申请日2014.06.04
公开(公告)日2014.10.29
IPC分类号F04D13/06; F04D7/04
摘要
本实用新型公开了一种新型污水排水泵，包括电机，所述电机的电机轴下方连接叶轮，电机下方安装有包围叶轮的涡壳，所述涡壳上设置有进水口和出水口，所述叶轮正对涡壳的进水口，叶轮被构造为转动时把水吸入涡壳的进水口并从涡壳的出水口排出，所述叶轮下方设置有连接电机轴的叶轮搅拌器，所述叶轮搅拌器位于涡壳的进水口处，叶轮搅拌器被构造为跟随叶轮同步转动时将通过进水口的异物打碎。这种新型污水排水泵设计有叶轮搅拌器，当叶轮搅拌器跟叶轮一起转动时，较大的异物在旋涡水流带动力下撞击旋转中的叶轮搅拌器，较大的异物经过数次撞击后粉碎成小颗粒，然后小颗粒和污水经过涡壳然后被排出泵外，有效改善水泵堵塞的问题。

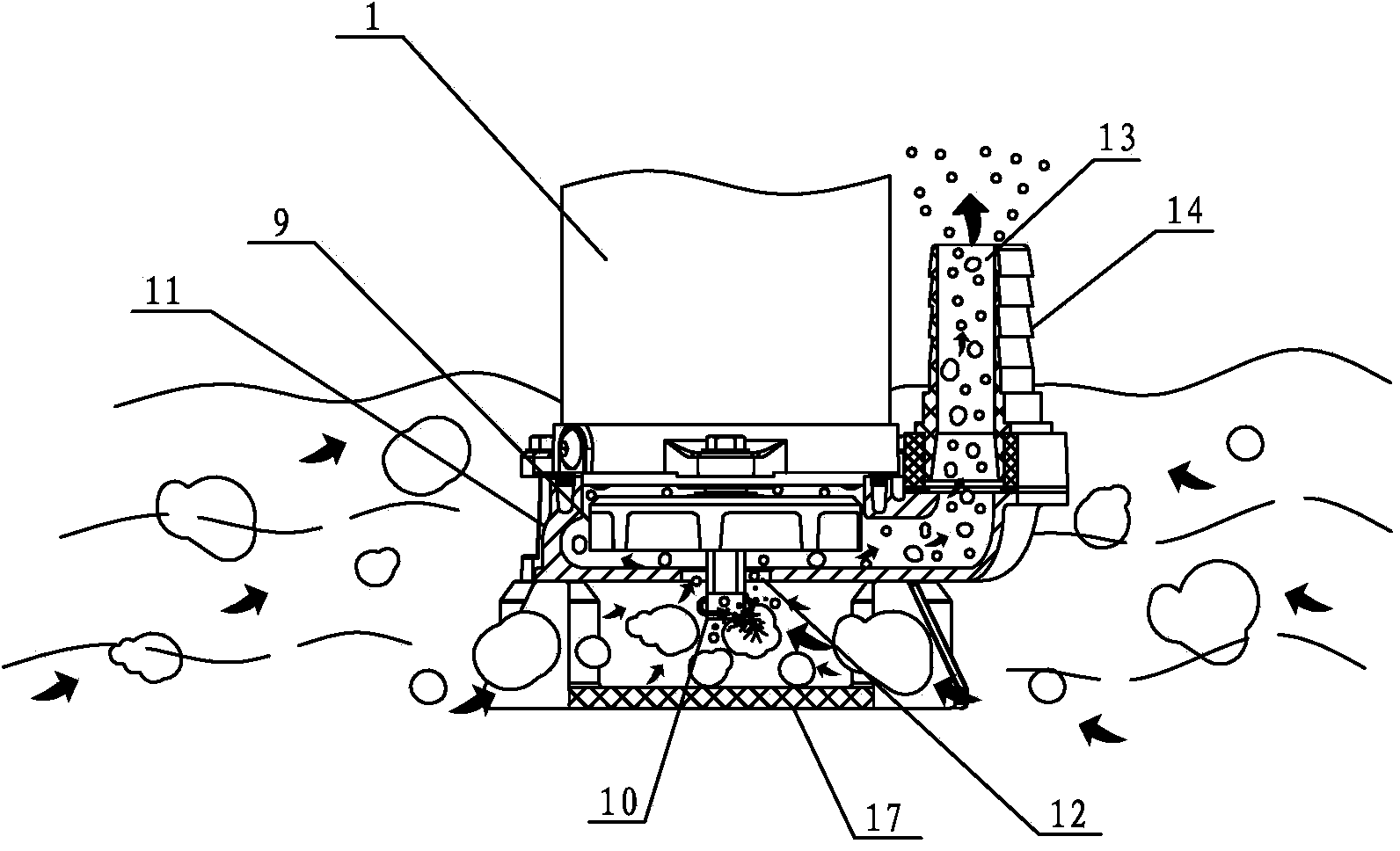

摘要附图
权利要求书
1.一种新型污水排水泵，包括电机(1)，所述电机(1)的电机轴(4)下方连接叶轮(9)，电机(1)下方安装有包围叶轮(9)的涡壳(11)，所述涡壳(11)上设置有进水口(12)和出水口(13)，所述叶轮(9)正对涡壳(11)的进水口(12)，叶轮(9)被构造为转动时把水吸入涡壳(11)的进水口(12)并从涡壳(11)的出水口(13)排出，其特征在于，所述叶轮(9)下方设置有连接电机轴(4)的叶轮搅拌器(10)，所述叶轮搅拌器(10)位于涡壳(11)的进水口(12)处，叶轮搅拌器(10)被构造为跟随叶轮(9)同步转动时将通过进水口(12)的异物打碎。
2.根据权利要求1所述的一种新型污水排水泵，其特征在于，所述电机(1)包括电机外壳(2)，电机外壳(2)内固定有定子(3)，定子(3)内部设置有带电机轴(4)的转子(5)。
3.根据权利要求2所述的一种新型污水排水泵，其特征在于，所述电机外壳(2)上部设置有电机上盖(6)，所述电机外壳(2)下部与叶轮(9)之间设置有油腔体(7)和油腔盖(8)。
4.根据权利要求3所述的一种新型污水排水泵，其特征在于，所述电机(1)上方设置有顶盖(15)，所述顶盖(15)上安装有把手(16)。
5.根据权利要求1所述的一种新型污水排水泵，其特征在于，所述叶轮搅拌器(10)为一柱体，叶轮搅拌器(10)位于涡壳(11)的进水口(12)中部。
6.根据权利要求1至5任一权利要求所述的一种新型污水排水泵，其特征在于，所述涡壳(11)的出水口(13)处安装有出水连接管(14)。
7.根据权利要求1至5任一权利要求所述的一种新型污水排水泵，其特征在于，所述涡壳(11)下部安装有底座(17)。
说明书
一种新型污水排水泵
技术领域
本实用新型涉及排水泵，特别是一种带防堵功能的新型污水排水泵。
背景技术
根据实际研究，人类生活废水、建筑废水、工业污水，水里包含着各式各样体积大小不一的异物。当水泵运转时，较大的异物容易堵塞住水泵的进水口或卡在叶轮上，从而降低水泵的工作效率和损坏水泵设备。
实用新型内容
为了解决上述技术问题，本实用新型的目的是提供一种带防堵功能的新型污水排水泵，能有效防止较大的异物堵塞水泵或者卡住叶轮。
本实用新型所采用的技术方案是：
一种新型污水排水泵，包括电机，所述电机的电机轴下方连接叶轮，电机下方安装有包围叶轮的涡壳，所述涡壳上设置有进水口和出水口，所述叶轮正对涡壳的进水口，叶轮被构造为转动时把水吸入涡壳的进水口并从涡壳的出水口排出，所述叶轮下方设置有连接电机轴的叶轮搅拌器，所述叶轮搅拌器位于涡壳的进水口处，叶轮搅拌器被构造为跟随叶轮同步转动时将通过进水口的异物打碎。
进一步，所述电机包括电机外壳，电机外壳内固定有定子，定子内部设置有带电机轴的转子。
进一步，所述电机外壳上部设置有电机上盖，所述电机外壳下部与叶轮之间设置有油腔体和油腔盖。
进一步，所述电机上方设置有顶盖，所述顶盖上安装有把手，便于提放。
进一步，所述叶轮搅拌器为一柱体，叶轮搅拌器位于涡壳的进水口中部。
进一步，所述涡壳的出水口处安装有出水连接管。
进一步，所述涡壳下部安装有底座。
本实用新型的有益效果是：
本实用新型的新型污水排水泵设计有叶轮搅拌器，当叶轮搅拌器跟叶轮一起转动时，较大的异物在旋涡水流带动力下撞击旋转中的叶轮搅拌器，较大的异物经过数次撞击后粉碎成小颗粒，然后小颗粒和污水经过涡壳然后被排出泵外，有效改善水泵堵塞的问题。
