申请日2001.06.08
公开(公告)日2003.04.30
IPC分类号C02F3/30; C02F11/02; C02F1/28
摘要
本实用新型提供了一种粪尿、厨房污水以及生活污水的处理装置，该装置包括：一次发酵槽2，将空气通入一次发酵槽2的通气设备8，二次发酵槽4，吸附槽5，储水槽6，其中一次发酵槽2和二次发酵槽4中包含有木质菌床，二次发酵槽4侧面有微孔17且上部与空气接触。本实用新型的装置能将污水全部分解成净水和气体，且能循环使用净化水。

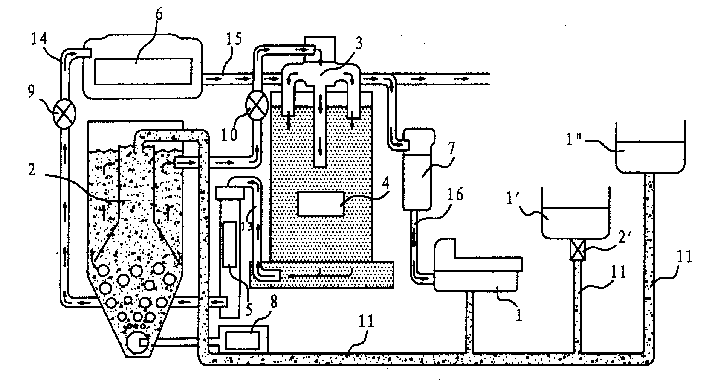

摘要附图
权利要求书
1.一种粪尿、厨房污水以及生活污水的处理装置，该装置包括：
与粪尿、厨房污水以及生活污水相连的一次发酵槽(2)，
将空气通入一次发酵槽(2)的通气设备(8)，
与一次发酵槽(2)相连的二次发酵槽(4)，
与二次发酵槽(4)相连的吸附槽(5)，
与吸附槽(5)相连的储水槽(6)，
其特征在于，一次发酵槽(2)和二次发酵槽(4)中包含有木质菌床，二次发酵槽(4) 侧面有微孔(17)且上部与空气接触。
2.根据权利要求1所述的装置，其特征在于，所述木质菌床是完全脱水的，其 直径为4至20毫米。
3.根据权利要求2所述的装置，其特征在于，该木质菌床是脱水的木质菌床。
4.根据权利要求1所述的装置，其特征在于，一次发酵槽中的木质菌床加入量 为一次发酵槽体积的1-20%，二次发酵槽中的木质菌床加入量为二次发酵槽体积的 80-100%。
5.根据权利要求1所述的装置，其特征在于，所述木质菌床的材料选自松木和 柞木。
6.根据权利要求1所述的装置，其特征在于，二次发酵槽(4)顶部还包含有分散 管(3)。
说明书
粪尿、厨房污水及生活污水的处理装置
本发明总体上涉及污水处理装置。更具体地说，本发明涉及通过两次发酵和吸附 来处理粪尿、厨房污水以及生活污水的装置。
传统家庭用污水处理系统为沉淀、过滤、氧化过程，大部分注入的粪尿和污水经 一定时间的沉淀后，固体成分一年清理一次，液体成分在厌氧状态下把有机物去除后 再输入废水处理系统。
传统的处理方法效率低，处理后的污水排入下水系统，因此污染环境并且下水的 处理费用昂贵，固体残留物须经封闭运输，发生二次环境污染并需处理费用。
日本公开的专利公告第10-72858公开了一种不需水的循环式粪便处理装置，其 中对便器排出的大便进行发酵处理，大便池和小便池出来的液体经消毒槽贮存，经消 毒后的液体再供便池的冲洗用水。
但是，这样的循环式粪尿装置对固体和液体分别处理十分麻烦。
针对上述问题，本发明的目的是提供对家庭用厕所、厨房洗涤污水以及生活污水 进行处理的装置，它能使家庭用厕所、厨房洗涤污水以及生活污水完全分解，不形成 固体残留物，因此无需对液体和固体分别进行处理，而净化后的液体可供便池冲洗用。
下面将详细描述为实现这些目的的本发明技术方案。
本发明的一个方面是提供一种粪尿、厨房污水以及生活污水的处理装置，该装置 包括：
与粪尿、厨房污水以及生活污水相连的一次发酵槽2，
将空气通入一次发酵槽2的通气设备8，
与一次发酵槽2相连的二次发酵槽4，
与二次发酵槽4相连的吸附槽5，
与吸附槽5相连的储水槽6，
其特征在于，一次发酵槽2和二次发酵槽4中包含有木质菌床，二次发酵槽4 侧面有微孔17且上部与空气接触。
在本发明的一个较佳实施方案中，所述木质菌床是完全脱水的，其直径为4至 20毫米。更佳的，该木质菌床可通过在加热炉中80-100℃下加热35-40小时脱水制得。 一次发酵槽中的木质菌床加入量为一次发酵槽体积的1-20%，二次发酵槽中的木质菌 床加入量为二次发酵槽体积的80-100%。在一次发酵槽中通入的空气量宜为一次发酵 槽体积的0.3-3.0%。所述木质菌床的材料宜选自松木或柞木。另外，二次发酵槽4 顶部还包含有分散管3，从而使来自一次发酵槽2的一次发酵液可通过分散管3依靠 重力作用通过二次发酵槽4中的木质菌床。储水槽6可通过管道15和16与便器清洗 器7相连，从而实现净化水的循环使用。
本发明的粪尿、洗涤污水及生活污水处理装置有如下优点：第一，粪尿、洗涤污 水、生活污水中的固体成分和液体成分全部分解成净水和气体，同时实现净化水再利 用，因此不需要处理固体成分，是卫生的无公害的;第二，安装方便简单，工期短; 第三，不需要对便器进行上水供应，节约大量费用，运转费用少;第四，本发明装置 不仅适用于一般家庭，同时也适用于野外供水和排水困难的地方;第五，除发酵槽内 微生物生长的菌床每年5～10%的充填以外，本发明装置是一种半永久性的装置;第 六，本发明的装置可对粪尿、洗涤污水、生活污水同时进行处理。
