申请日2001.06.11
公开(公告)日2002.03.13
IPC分类号C02F3/28
摘要
一种无动力生活污水强化处理装置,它是在消化池末端依次设置有多级厌氧悬浮污泥床池、多级升流厌氧滤池,各级厌氧悬浮污泥床池均通过竖流配水管彼此连通,竖流配水管下端通至厌氧悬浮污泥床池的底部,各级升流厌氧滤池均通过折流配水管彼此连通,折流配水管下端通至本级升流厌氧滤池的底部,最后一级升流厌氧滤池上部设置有出水管。本实用新型具有结构简单、建造成本低的优点,它可稳定处理效果,减少运行故障,提高污水处理效率。

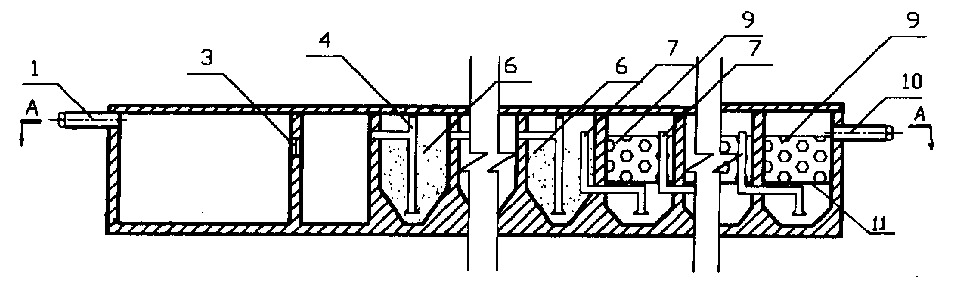

摘要附图
权利要求书
1.一种无动力生活污水强化处理装置，包括有与进水管(1)连通的消化 池(2)，其特征在于：在消化池(2)末端依次设置有多级厌氧悬浮污泥床池(5)、 多级升流厌氧滤池(8)，各级厌氧悬浮污泥床池(5)均通过竖流配水管(4)彼此 连通，竖流配水管(4)上端通至厌氧悬浮污泥床池(5)上部的进水口处，下端 通至厌氧悬浮污泥床池(5)的底部，各级升流厌氧滤池(8)均通过折流配水管 (7)彼此连通，折流配水管(7)上端通至前一级池的顶部，下端通至本级升流 厌氧滤池(8)的底部，最后一级升流厌氧滤池(8)上部设置有出水管(10)，各级 升流厌氧滤池(8)中均设置有厌氧滤层。
2.如权利要求1所述的无动力生活污水强化处理装置，其特征在于： 厌氧滤层是升流厌氧滤池(8)内设置有滤板(11)，滤板(11)上方设置有厌氧滤料 (9)。
3.如权利要求1、2所述的无动力生活污水强化处理装置，其特征在 于：消化池(2)、厌氧悬浮污泥床池(5)、多级升流厌氧滤池(8)的上部均设置 有排气管(12)。
4.如权利要求1、2所述的无动力生活污水强化处理装置，其特征在 于：消化池(2)中设置有格栅(3)。
说明书
无动力生活污水强化处理装置
本实用新型涉及一种污水处理装置，特别是一种无动力生活污水强化 处理装置。
在我国绝大多数地区，生活污水尚不能完全纳入大型污水处理厂处理， 因而分散的中小型生活污水处理设施是防治此类污染的重要方式之一。在 该类处理设施中，按在处理过程中否使用电力，将其分为有动力处理与无 动力处理两种方式。通常有动力处理方式在建造、运行费用上投资较高， 处理后水质较好;而无动力处理方式在建造、运行费用上投资较低，但处 理后水质较差，在对排水要求不高的地方有较多的应用。在现行的无动力 生活污水处理方式中，前处理通常是消化池，后续处理大多采用厌氧生物 膜接触法或厌氧生物滤池法，这种两种处理方式虽然取得了较好的处理效 果，但在无动力条件下实施均存在着如下的严重不足：在厌氧生物接触法 中，由于活性生物固定在填料上，在污水无法充分搅拌混合的情况下，会 造成污水与活性生物膜不能充分接触而大大降低处理效率，而且使得活性 生物膜新陈代谢不畅，甚至被无机颗粒包裹填料表面而失效。厌氧生物滤 池法最为常见的弊端是滤池堵塞，不但失去了处理效果，严重时还造成污 水外溢，其原因就是在无动力条件下，污水既未经良好的预处理，又无滤 池冲洗设备，堵塞滤池的可能性必然大增。
本实用新型的目的就是提供一种结构简单、建造成本低的无动力生活 污水强化处理装置，它可以稳定污水处理效果，减少运行故障，提高污水 处理效率。
本实用新型的目的是通过这样的技术方案实现的，它包括与进水管连 通的有消化池，其特征在于：在消化池末端依次设置有多级厌氧悬浮污泥 床池、多级升流厌氧滤池，各级厌氧悬浮污泥床池均通过竖流配水管彼此 连通，竖流配水管上端通至厌氧悬浮污泥床池上部的进水口处，下端通至 厌氧悬浮污泥床池的底部，各级升流厌氧滤池均通过折流配水管彼此连通， 折流配水管上端通至前一级池的顶部，下端通至本级升流厌氧滤池的底部， 最后一级升流厌氧滤池上部设置有出水管，各级升流厌氧滤池中均设置有 厌氧滤层。
本实用新型是这样工作的：待处理的污水从进水管自然流入消化池， 进行初步泥水分离，通过竖流配水管将污水依次引入各级厌氧悬浮污泥床 池的底部，在厌氧条件下，污水在缓缓升流过程中，自然形成厌氧悬浮污 泥床，厌氧悬浮污泥床中含有大量厌氧活性污泥，污水透过该污泥床，水 中的有机物得以吸附分解，无机颗粒物得以沉降，经多级厌氧悬浮污泥床 池处理后，通过折流配水管将前面处理过的污水依次引入各级升流厌氧滤 池的底部，污水缓缓升流透过厌氧滤层，厌氧滤层上的自然形成的生物膜 再吸纳分解水中的有机污染物，经多级处理后的达标水从出水管排出。由 于采用了多级厌氧悬浮污泥床池，完全替代了常用的厌氧生物膜接触法或 厌氧生物滤池，利用污水在升流过程中产生的厌氧悬浮污泥分解有机物， 在污水无法充分搅拌混合的情况下，避免了厌氧生物膜接触法的造成污水 与活性生物膜不能充分接触而大大降低处理效率，且厌氧悬浮污泥床不会 出现生物活性失效的问题。由于采用了多级升流厌氧滤池，因在前端的厌 氧悬浮污泥床对水中无机颗粒吸附沉降作用，避免了升流厌氧滤池最常见 的滤池堵塞，又进一步吸附分解污水中有机污染物，从而起到稳定处理效 果、减少运行故障、提高处理效率的作用。
由于采用了上述技术方案，本实用新型具有结构简单、建造成本低的 优点，它可以稳定污水处理效果，减少运行故障，提高污水处理效率，广 泛适用于住宅小区、宾馆、饭店、商厦、工矿企业和部队的生活污水的无 动力处理，也可用作与生活污水相类似的有机污水的处理。
