申请日2001.05.17
公开(公告)日2002.07.03
IPC分类号C02F1/78; C02F1/28
摘要
一种借助臭氧参与以城市自来水为水源的流程前三级输入无氮氧化物衍生物的净水处理装置,其特征在PE滤芯(2)、炭滤(3)、烧结炭滤(4)的前级分别投加不同量的臭氧。其投加臭氧的方法是通过小型的气水混合器(6)、(7)、(8)在水流流动的情况下产生的负压来实现。其另一特征是对气水混合器(6)、(7)、(8)投加的是无氮氧化物衍生物的臭氧。此装置不仅可使水的洁净度得以提高,而且无对人体有害的氮氧化物溶入水中。

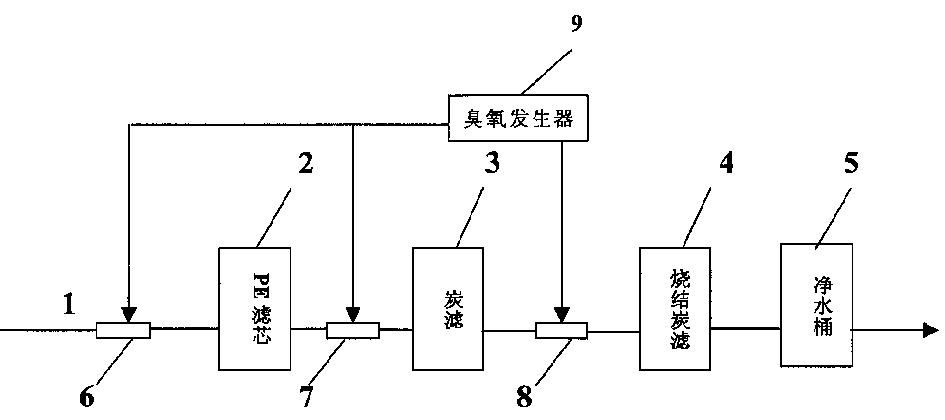

摘要附图
权利要求书
1.一种流程前三级输入无氮氧化物衍生物的净水处理装置，其处理程序装 置包括PE滤芯(2)、炭滤(3)、烧结活性炭(4)及净水桶(5)，其特征在于 PE滤芯(2)与炭滤(3)之间接上小型气水混合器(7);在烧结活性炭(4)与 炭滤(3)之间接上小型气水混合器(8);在PE滤芯与源水进水口(1)之间接 上小型气水混合器(6)，气水混合器(6)、(7)、(8)的臭氧来源于臭氧发生器 (9)。
2.如权利要求1所述的净水处理装置，其特征在于臭氧发生器(9)所产生 的臭氧是无氮氧化物衍生物的。
说明书
流程前三级输入无氮氧化物衍生物的净水处理装置
本实用新型涉及一种以城市自来水为水源作饮水机的水处理净化器，特别是 公开一种借助臭氧气体参与水处理的流程前三级输入无氮氧化物衍生物的净水 处理装置，属水处理领域。
一般的水处理均用各种不同的滤器加以过滤，这的确可以提高水的质量。但 对存在于水中的有机物、重金属离子、农药的残存物、细菌等往往不易通过简单 的过滤加以去除，也往往不易被人们发现。
本实用新型就是公开一种流程前三级输入无氮氧化物衍生物的净水处理装 置，以达到提高水净化的效果。
本实用新型是这样实现的。
城市自来水从入水口(1)经过小型气水混合器流向第一级PE滤芯，由于城 市水网的水压在气水混合器会产生一负压(即真空态)，此时臭氧发生器(9)所 产生的臭氧会随水的冲力将臭氧气与水充分混合，在混合的过程中会将水中的有 机物氧化(大分子团的有机物会被分解成小分子团)，同时也会对各种金属离子 进行氧化，这就大大提高了PE滤芯(2)的过滤效果。同理在炭滤(3)与PE 滤芯(2)之间接上小型气水混合器，从臭氧发生器(9)中产生的臭氧气体也会 进入从气水混合器(7)中出来的水，使水中的有机物、重金属等进一步氧化， 有利活性炭(3)的吸附。由于水的流速较快，仅靠一级活性炭是不够的，故在 活性炭(3)的后面再加一级密度更大的烧结活性炭(4)，同理气水混合器会进 一步的将水中的有机物及金属离子氧化。由于此时水中的有机物已比原水少了许 多，所以此时水中的臭氧不仅是起氧化作用而且还可对烧结活性面料(4)杀菌。 活性炭虽可以对水中的有机物有良好的吸附作用，但也是细菌生存的有益场所， 对最终的净水进行消毒、杀菌，这样产生的净水才是真正洁净、安全的水。
