申请日2014.09.15
公开(公告)日2015.04.08
IPC分类号B09B3/00; C12M1/107; E02D5/00
摘要
本实用新型的长钉盖与收集井用法兰连接、螺栓固定，防止填埋气泄漏。收集井的外壁面长圆孔收集填埋气体，上下孔分布疏密不均，前后左右孔交错排列，利于填埋气体的收集。长钉盖上设有填埋气抽排管和渗滤液抽排管，联合抽排填埋气和渗滤液。渗滤液收集槽外壁的小孔，收集井被抬起时渗滤液渗入其内。收集井内还设有降解液排出管，降解液通过总管输送至各支管，再流入收集井附近垃圾填埋场内，有利于填埋垃圾降解完全。渗滤液收集槽与长钉头为一体，外径小于收集井内径，以便收集井从长钉头部提起。长钉头实心，钻入垃圾填埋场底部，正四棱锥形状。本实用新型填埋气和渗滤液实现联合抽排，定期降解液，施工周期短，设备费用少，结构简单。
权利要求书

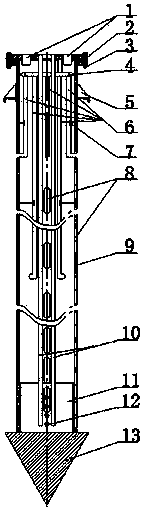

1.长钉式垃圾填埋场填埋气与渗滤液联合抽排收集井，其特征在于：包括填埋气体抽排管、长钉盖、固定螺栓、降解液总管、耳式吊钩、降解液支管、管支撑、填埋气通气孔、收集井、渗滤液抽排管、渗滤液收集槽、渗流孔、长钉头;所述的长顶盖上设有填埋气抽排管和渗滤液抽排管;所述的收集井与长钉盖采用法兰形式连接，固定螺栓锁紧;所述的收集井内壁套在渗滤液收集槽外面;所述的收集井内壁上方与管支撑连接;所述的收集井外壁有耳式吊钩连接;所述的收集井壁面充满了填埋气通气孔;所述的收集井内设有降解液总管和降解液支管;所述的长钉头与渗滤液收集槽为一体;所述的渗流孔在渗滤液收集槽壁面上，在收集井被抬起时，渗滤液可以进入。
2.如权利要求1所述的长钉式垃圾填埋场填埋气与渗滤液联合抽排收集井，其特征在于：所述的长钉头形状为正四棱锥。
3.如权利要求1所述的长钉式垃圾填埋场填埋气与渗滤液联合抽排收集井，其特征在于：所述的的降解液总管为圆盘型管道。
4.如权利要求1所述的长钉式垃圾填埋场填埋气与渗滤液联合抽排收集井，其特征在于：所述的填埋气通气孔依据填埋场的高度分布不均匀，且前后左右交错排列。
5.如权利要求1所述的长钉式垃圾填埋场填埋气与渗滤液联合抽排收集井，其特征在于：所述的降解液支管分为若干组分布于填埋场不同高度处。
说明书
长钉式垃圾填埋场填埋气与渗滤液联合抽排收集井
技术领域
长钉式垃圾填埋场填埋气与渗滤液联合抽排收集井涉及一种垃圾填埋场收集井，在我国环保领域和积极发展生态型垃圾处理技术，改变末端处理的被动局面发挥着重要作用。尤其是涉及一种垃圾填埋场填埋气与渗滤液联合抽排施工用收集井，解决城市生活垃圾处理产业化的一个重要环节问题。
背景技术
随着我国的经济的高速发展,城市化进程不断加快和城市化规模不断扩大，我国城市垃圾产生量急剧增加。目前,我国城市垃圾已达1.4亿吨以上,人均垃圾产量在450kg左右。虽然我国城市生活垃圾现在推荐采用的主要处理方式是卫生填埋，但是大部分城市采用的还是集中堆放或简易填埋方式。
这种城市生活垃圾集中堆放和简易填埋过程中和填埋后,垃圾中有机成分好氧和厌氧发酵过程均产生一定量的填埋气体，主要成分是甲烷和其他一些有毒气体，甲烷是一种易燃易爆气体，填埋场中的气体如果不及时排出，在封闭的填埋场中可能会发生爆炸，对附近的居民生命财产造成威胁。
另外，在垃圾填埋后，垃圾腐败过程中还会产生大量的酸性和碱性有机污染物，并会将垃圾中的重金属溶解出来，形成有机物、重金属和病原微生物的污染源，其内所含水量和雨水随这些污染源渗入土壤中，造成地表和地下水严重污染。
我国采用的卫生填埋法虽相比简易填埋法，污染能稍加控制，但是针对我国的垃圾填埋场的大部分是集中堆放的现状，需要挖掘出来另外堆放。在施工过程中会不断的释放出填埋气体，并且垃圾填埋场中填埋气与渗滤液采用独立抽排方式，需要分别进行施工，这对施工人员造成严重危害，施工难度大，周期长，人力物力投入大。
发明内容
本实用新型的目的就是为了解决以上问题，提供一种成本低、应用方便、针对我国垃圾填埋现状的填埋气与渗滤液联合抽排施工用收集井。
本实用新型所采用的技术方案是：包括填埋气体抽排管、长钉盖、固定螺栓、降解液总管、耳式吊钩、降解液支管、管支撑、填埋气通气孔、收集井、渗滤液抽排管、渗滤液收集槽、渗流孔、长钉头;所述的长顶盖上设有填埋气抽排管和渗滤液抽排管;所述的收集井与长钉盖采用法兰形式连接，固定螺栓锁紧;所述的收集井内壁套在渗滤液收集槽外面;所述的收集井内壁上方与管支撑连接;所述的收集井外壁有耳式吊钩连接;所述的收集井壁面充满了填埋气通气孔;所述的收集井内设有降解液总管和降解液支管;所述的长钉头与渗滤液收集槽为一体。所述的渗流孔在渗滤液收集槽壁面上，在收集井被抬起时，渗滤液可以进入。
所述的长钉式垃圾填埋场填埋气与渗滤液联合抽排收集井，其特征在于：所述的长钉头形状为正四棱锥。
所述的长钉式垃圾填埋场填埋气与渗滤液联合抽排收集井，其特征在于：所述的的降解液总管为圆盘型管道。
所述的长钉式垃圾填埋场填埋气与渗滤液联合抽排收集井，其特征在于：所述的填埋气通气孔依据填埋场的高度分布不均匀，且前后左右交错排列。
所述的长钉式垃圾填埋场填埋气与渗滤液联合抽排收集井，其特征在于：所述的降解液支管分为若干组分布于填埋场不同高度处。
长钉盖与收集井用法兰进行连接，用螺栓固定，防止填埋气泄漏。在收集井的外壁面充满了长圆孔用来收集填埋气体，并且在垃圾填埋场的下端孔分布较密，上端分布较疏，前后左右的孔交错排列。长钉盖上有填埋气体抽排管，用来收集进入井内的填埋气体。长钉盖上还设有渗滤液抽排管，与之相连的管子直接插入渗滤液收集槽中对渗滤液进行抽吸。渗滤液收集槽外壁充满了小孔，以使渗滤液渗入其内。渗滤液收集槽与长钉头为一体，且外径小于收集井内径，收集井可以从长钉头部提起。长钉头是实心的，用于钻入垃圾填埋场底部，其形状接近正四棱锥，类此钉子头。降解液总管为一圆盘型管道，下方连结八根降解液支管，在垃圾堆放一定时间后，降解液通过总管流向支管，从而输送到收集井之外的垃圾填埋区域，降解液支管分布于收集井的上下两部分，有利于填埋垃圾降解完全。
本实用新型的长钉式垃圾填埋场填埋气与渗滤液联合抽排收集井具有以下有益效果：该长钉式垃圾填埋场填埋气与渗滤液抽排收集井，进行一次施工将收集井钻入垃圾填埋场底部，就可以实现填埋气与渗滤液联合抽排，简单易用，减少了人力物力投入。在该收集井中添加了降解液排出管，能加快垃圾填埋场降解。对于现有大型卫生填埋的垃圾场，不需要另外堆埋，可以直接使用，采用法兰密封，避免填埋气体泄漏。
