申请日2014.07.10
公开(公告)日2014.11.19
IPC分类号B01D35/04; F16K51/00
摘要
本发明提供污水排气阀部件，包括污水阀管路，其中，在污水阀管路的一端设置清洗口，通过清洗管路与外置水箱连接，所述清洗管路中设置有加压泵，所述污水阀管路的出口端设置有闭合装置，所述闭合装置前端设有清洗出口，所述清洗出口通过过滤管路和过滤筛体与沉淀池连接，所述沉淀池通过回流管路与清洗管路连接，所述回流管路经过加压泵加压。本发明具有的优点和积极效果是：清洗装置与污水复式排气阀一体设计制造，结构简单、清洗方便，既可以节约用水量，还可以保持使用场地的清洁，清洁效果更好，使用寿命更长。
权利要求书
1.污水排气阀部件，包括污水阀管路，其特征在于：在污水阀管路的一 端设置清洗口，通过清洗管路与外置水箱连接，所述清洗管路中设置有加压 泵，所述污水阀管路的出口端设置有闭合装置，所述闭合装置前端设有清洗 出口，所述清洗出口通过过滤管路和过滤筛体与沉淀池连接，所述沉淀池通 过回流管路与清洗管路连接，所述回流管路经过加压泵加压。
2.根据权利要求1所述的污水排气阀部件，其特征在于：所述过滤筛体 由过滤网和固定支撑装置组成。
3.根据权利要求1所述的污水排气阀部件，其特征在于：所述闭合装置 可关闭或开启污水阀管路。
4.根据权利要求1所述的污水排气阀部件，其特征在于：所述污水阀管 路为直管、弯管或其他异性管路。
说明书
污水排气阀部件
技术领域
本发明属于阀门制造技术领域，尤其是涉及污水排气阀部件。
背景技术
污水复合式排气阀用于管路上的最高点或有闭气的地方，排除管内的气 体来疏通管道，达到正常工作，如不装排气阀，管内流动的液体产生动热引 起气体，形成短路，使管道出水容量达不到要求，其次，管道运转时出现停 电、停泵管道会出现负压力，而会引起管道振动或破裂，排(吸)气阀就迅 速把空气吸入管内，防止管道振动或破裂。污水排气阀因为管路内部的介质 很容易粘在内壁上，需要定期通过高压水清洁，在设备固定安装后高压清洗 容易造成场地的脏污和水的浪费，需要通过一种辅助设备来解决。
发明内容
本发明要解决的问题是解决污水复合式排气阀内部管路的清洗问题，特 别适合于需要保持场地清洁的工作条件。

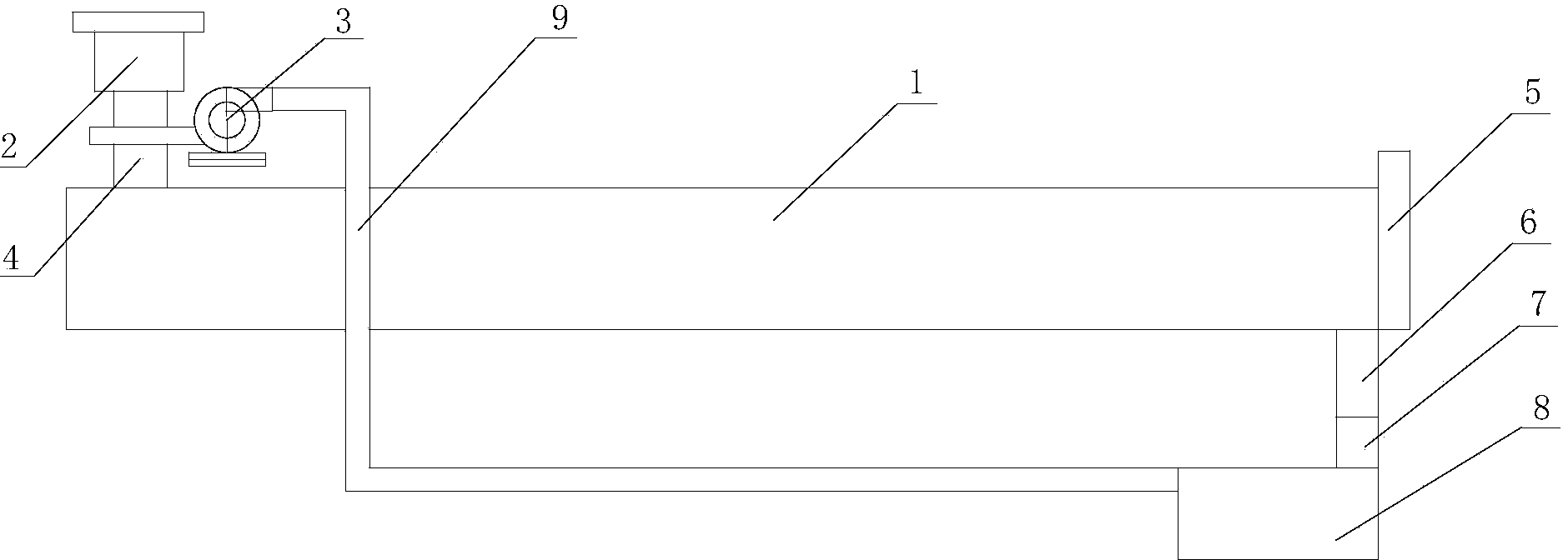

为解决上述技术问题，本发明采用的技术方案是：污水排气阀部件，包 括污水阀管路，其中，在污水阀管路的一端设置清洗口，通过清洗管路与外 置水箱连接，所述清洗管路中设置有加压泵，所述污水阀管路的出口端设置 有闭合装置，所述闭合装置前端设有清洗出口，所述清洗出口通过过滤管路 和过滤筛体与沉淀池连接，所述沉淀池通过回流管路与清洗管路连接，所述 回流管路经过加压泵加压。
进一步，所述过滤筛体由过滤网和固定支撑装置组成。
进一步，所述闭合装置可关闭或开启污水阀管路。
进一步，所述污水阀管路为直管、弯管或其他异性管路。
本发明具有的优点和积极效果是：清洗装置与污水复式排气阀一体设计 制造，结构简单、清洗方便，既可以节约用水量，还可以保持使用场地的清 洁，清洁效果更好，使用寿命更长。
