申请日2014.07.10
公开(公告)日2014.12.10
IPC分类号C02F1/00
摘要
一种草浆造纸废水池的自动扩容装置，涉及一种废水池自动扩容装置，橡胶筒(4)的下口紧密连接在池体(6)的池子上口(5)上，浮力机构的方框(3)固定连接在橡胶筒的上口上，所述浮力机构的多个浮筒(2)处于所述池体池腔(8)中，多个浮筒串连为一体，多根斜支撑杆(1)的下端连接在浮筒上，多根斜支撑杆的上端呈放射状分布，多根斜支撑杆的上端连接所述方框;多根防倾斜杆(9)下端在池体外壁上，所述多根防倾斜杆的上部间隔环绕在橡胶筒的外缘;本实用新型通过浮筒使连接废水池池子上口的橡胶筒向上运动，获取了废水池的自动扩容。
权利要求书

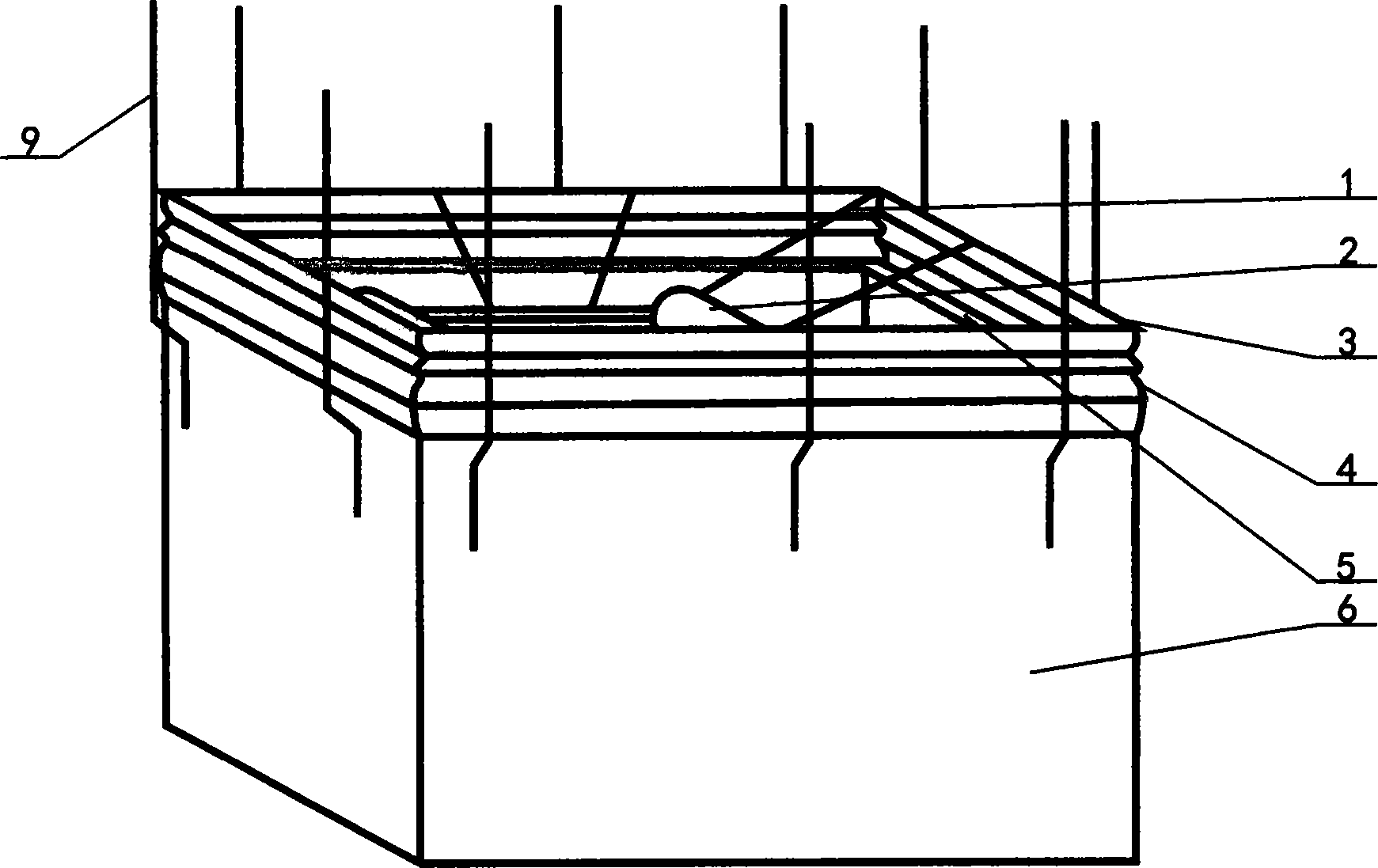

1.一种草浆造纸废水池的自动扩容装置，包括池体(6)、橡胶筒(4)、 浮力机构和防倾斜杆(9)，其特征是：橡胶筒(4)的下口紧密连接在池 体(6)的池子上口(5)上，浮力机构的方框(3)固定连接在橡胶筒(4) 的上口上，所述浮力机构的多个浮筒(2)处于所述池体(6)池腔(8) 中，多个浮筒(2)串连为一体，多根斜支撑杆(1)的下端连接在浮筒(2) 上，多根斜支撑杆(1)的上端呈放射状分布，多根斜支撑杆(1)的上端 连接所述方框(3);多根防倾斜杆(9)下端在池体(6)外壁上，所述多 根防倾斜杆(9)的上部间隔环绕在橡胶筒(4)的外缘。
2.根据权利要求1所述的草浆造纸废水池的自动扩容装置，其特征 是：所述多个浮筒(2)由连接杆(7)串连为一体，也就是多个浮筒(2) 由多根连接杆(7)的两端分别连接。
说明书
一种草浆造纸废水池的自动扩容装置
【技术领域】
本实用新型涉及一种废水池自动扩容装置，尤其是涉及一种草浆造纸废 水池的自动扩容装置。
【背景技术】
公知的，草浆(straw pulp)纸浆是以草类(常用稻草、麦秆、龙须草 等)为原料，用烧碱法、硫酸盐法、中性亚硫酸盐法或氯化法等制得。一般 含有较多的半纤维素，易打浆和施胶。但各草种又有显著的不同，例如稻草 浆纤维细短，杂细胞多，滤水性差，成纸伸缩率大，质脆，撕裂度较低;麦 秆浆纤维长度和滤水性都较稻草浆好，成纸较坚挺，透明性也较高;龙须草 浆洁净强韧，纤维细长，有优越的交织力，成纸较细腻平滑，机械强度良好。 漂白的龙须草浆和净制处理过程的其他草浆，可用于制造各种中高级书写纸 和打字纸等。我国中小型造纸厂多采用碱法制浆技术.只用了原料中的纤维 部分.其余约一半左右原料有机物被溶解成废水排掉。由于草浆造纸废水一 般循环利用不外排;所以建造的废水池通常根据建厂时的生产量涉及，在产 能扩容后，原有的废水池便不在适用，若新建必将耗费大量的土地资源和资 金，所以有必要通过增容实现原有废水池的利用。
【发明内容】
为了克服背景技术中的不足，本实用新型公开了一种草浆造纸废水池的 自动扩容装置，通过浮筒使连接废水池池子上口的橡胶筒向上运动，获取了 废水池的自动扩容。
为实现上述发明目的，本实用新型采用如下技术方案：
一种草浆造纸废水池的自动扩容装置，包括池体、橡胶筒、浮力机构和 防倾斜杆，橡胶筒的下口紧密连接在池体的池子上口上，浮力机构的方框固 定连接在橡胶筒的上口上，所述浮力机构的多个浮筒处于所述池体池腔中， 多个浮筒串连为一体，多根斜支撑杆的下端连接在浮筒上，多根斜支撑杆的 上端呈放射状分布，多根斜支撑杆的上端连接所述方框;多根防倾斜杆下端 在池体外壁上，所述多根防倾斜杆的上部间隔环绕在橡胶筒的外缘。
所述的草浆造纸废水池的自动扩容装置，所述多个浮筒由连接杆串连为 一体，也就是多个浮筒由多根连接杆的两端分别连接。
由于采用了上述技术方案，本实用新型具有如下有益效果：
本实用新型所述的草浆造纸废水池的自动扩容装置，使用与池子上口外 缘相匹配的橡胶筒固定在废水池的池子上口上，然后将多个连接为一体的浮 筒放入废水池池体的池腔内，将连接浮筒的方框固定在橡胶筒上口上，使用 时出现过多废水时，由废水托起浮筒使连接废水池池子上口的橡胶筒向上运 动，便可获取废水池的自动扩容;本实用新型构思巧妙，实现了草浆造纸废 水池的自动扩容目的。
