申请日2014.04.18
公开(公告)日2014.07.09
IPC分类号B01D36/04
摘要
本发明公开了一种用于吸污车的多级污水处理循环再利用系统。本发明的多级污水处理循环再利用系统包括集污罐和清水箱。当集污罐的水位大于第一阈值，并且，当清水箱的水位小于第二阈值时，多级污水处理循环再利用系统能自动对集污罐的污水作多级过滤和沉淀处理，并将处理后的清水储存在清水箱中。因此，与现有技术相比，本发明的多级污水处理循环再利用系统增加了吸污车作业时间，提高了吸污效率。此外，由于采用多级过滤和多级沉淀装置，本发明的多级污水处理循环再利用系统提高了污水处理粒度，降低了吸污车的使用和维修成本。

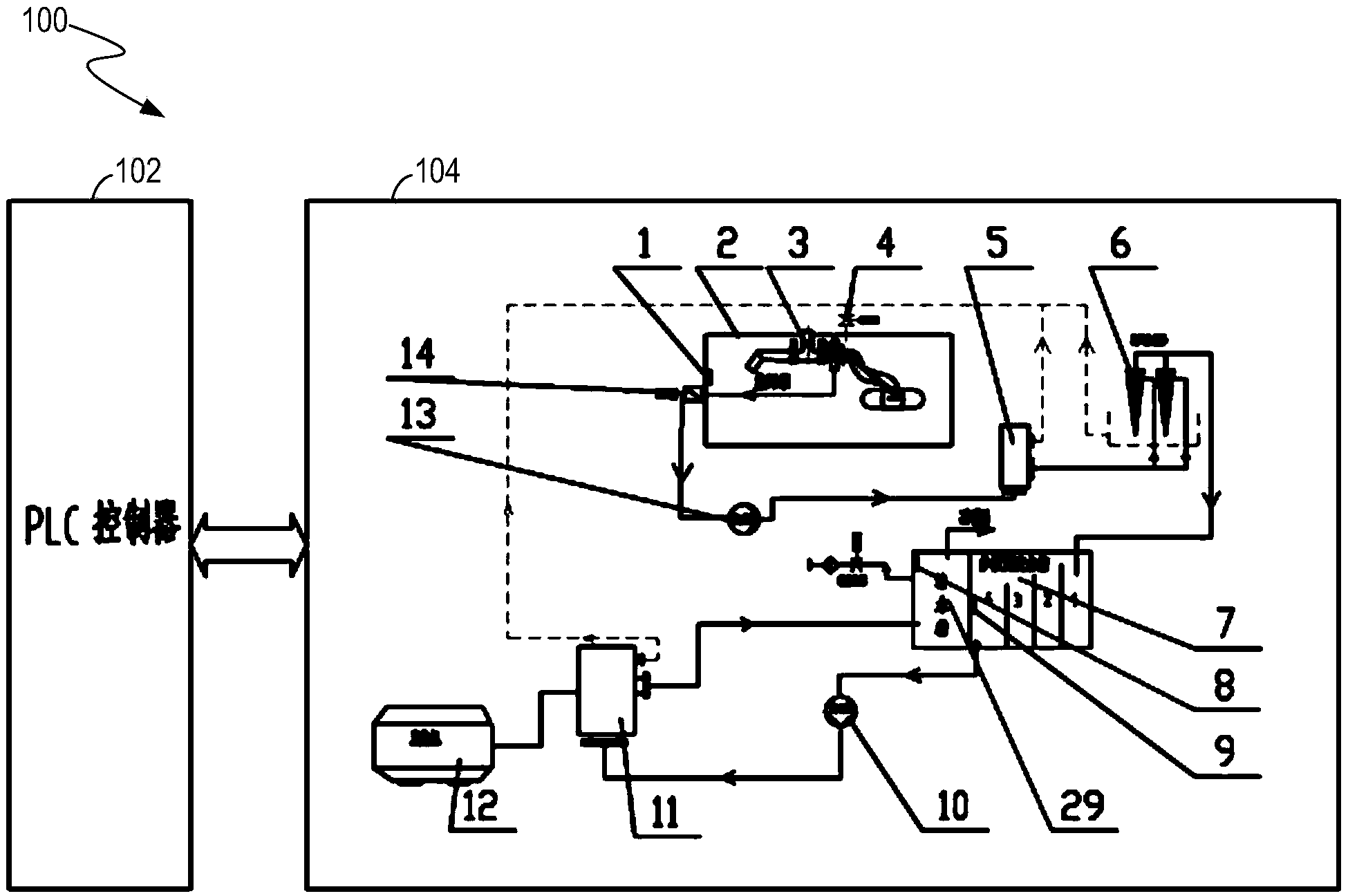

摘要附图
权利要求书
1.一种用于吸污车的多级污水处理循环再利用系统，其特征在于，所述多级污水处理循环再利用系统包括：
集污罐，用于收集所述吸污车抽吸的污水;所述集污罐包括集污罐液位传感器，用于测定所述集污罐的水位，并产生表示所述集污罐水位的第一传感信号;
清水箱，用于储存清水，所述清水箱包括清水箱液位传感器，用于测定所述清水箱内的水位，并产生表示所述清水箱水位的第二传感信号;
与所述集污罐相连的自吸泵;
与所述自吸泵相连的水力驱动自清洗过滤器，用于对污水进行初级过滤;
与所述水力驱动自清洗过滤器相连的旋流器，用于对污水进行第二级过滤;
与所述旋流器相连的多级沉淀水箱，用于对污水进行多级沉淀分离;
与所述多级沉淀水箱相连的污水泵;
与所述污水泵和所述清水箱相连的电驱动反冲洗滤清器，用于对污水进行精过滤;以及
与所述集污罐、清水箱和自吸泵的PLC控制器，用于接收所述第一传感信号和所述第二传感信号;
其中，当所述第一传感信号和所述第二传感信号表示所述集污罐的水位大于第一预设水位阈值且所述清水箱的水位小于第二预设水位阈值时，所述PLC控制器开启所述自吸泵和所述污水泵;所述自吸泵将所述集污罐内的污水抽吸入所述水力驱动自清洗过滤器;所述水力驱动自清洗过滤器对所述来自集污罐的污水进行初级过滤，并将初级过滤后的污水排入所述旋流器;所述旋流器对来自所述水力驱动自清洗过滤器的污水进行第二级过滤，并将第二级过滤后的水排入所述多级沉淀水箱;所述多级沉淀水箱对来自所述水力驱动自清洗过滤器的污水进行多级沉淀分离，并由所述污水泵将多级沉淀分离后的水抽吸入所述电驱动反冲洗滤清器;所述电驱动反冲洗滤清器对所述污水泵传送来得水进行精过滤，并将经过滤以后的水存入所述清水箱;
当所述第一传感信号和所述第二传感信号表示所述集污罐的水位小于所述第一预设水位阈值，或者，所述清水箱的水位大于所述第二预设水位阈值时，所述PLC控制器产生第二控制信号给所述自吸泵;所述自吸泵根据所述第二控制信号停止将所述集污罐内的污水抽吸入所述水力驱动自清洗过滤器。
2.根据权利要求1所述的多级污水处理循环再利用系统，其特征在于，所述集污罐还包括：
浮式吸口，所述浮式吸口包括下水道入水口、集污罐出水口、集污罐进水口、与所述自吸泵和所述集污罐进水口相连的软管;
安装于所述集污罐出水口和所述下水道入水口之间的吸污控制阀;
安装于所述集污罐进水口和所述下水道入水口之间的反排控制阀;以及
安装于所述软管和所述集污罐进水口的连接处的污水循环控制阀，
其中，所述浮式吸口有选择的工作于污水循环再利用模式和高压反排模式;当所述浮式吸口工作于污水循环再利用模式时，所述PLC控制器开启所述吸污控制阀且关闭所述反排控制阀，以将所述吸污车外的污水通过所述浮式吸口的下水道入水口和集污罐出水口吸入所述集污罐;
当所述浮式吸口工作于污水循环再利用模式，并且，当所述第一传感信号和所述第二传感信号表示所述集污罐的水位大于所述第一预设水位阈值且所述清水箱的水位小于所述第二预设水位阈值时，所述PLC控制器开启所述污水循环控制阀，以使得所述自吸泵通过所述集污罐进水口和所述软管将所述集污罐的水抽吸入所述水力驱动自清洗过滤器;
当所述浮式吸口工作于污水循环再利用模式，并且，当所述第一传感信号和所述第二传感信号表示所述集污罐的水位小于所述第一预设水位阈值，或者，所述清水箱的水位大于所述第二预设水位阈值时，所述PLC控制器关闭所述污水循环控制阀。
3.根据权利要求2所述的多级污水处理循环再利用系统，其特征在于，当所述浮式吸口工作于所述高压反排模式时，所述PLC控制器关闭所述吸污控制阀和所述污水循环控制阀，并且开启所述反排控制阀，以使得所述集污罐的水通过所述集污罐进水口和所述下水道入水口排出所述集污罐。
4.根据权利要求1或2或3所述的多级污水处理循环再利用系统，其特征在于，所述多级处理循环再利用系统还包括：
与所述电驱动清洗过滤器相连的发电机，用于给所述电驱动反冲洗过滤器供电，
其中，当所述第一传感信号和所述第二传感信号表示所述集污罐的水位大于所述第一预设水位阈值且所述清水箱的水位小于所述第二预设水位阈值时，所述PLC控制器开启所述发电机和所述污水泵;
当所述第一传感信号和所述第二传感信号表示所述集污罐的水位小于所述第一预设水位阈值，或者，所述清水箱的水位大于所述第二预设水位阈值时，所述PLC控制器关闭所述发电机和所述污水泵。
5.根据权利要求1或2或3所述的多级处理循环再利用系统，其特征在于，所述水力驱动自清洗过滤器过滤粒度大于第一阈值的微粒，所述旋流器过滤粒度大于第二阈值的微粒，所述电驱动反冲洗滤清器过滤粒度大于第三阈值的微粒，其中，所述第一阈值大于所述第二阈值，并且，所述第二阈值大于所述第三阈值。
6.根据权利要求1或2或3所述的多级处理循环再利用系统，其特征在于，所述多级沉淀水箱包括多级沉底水箱控制阀、高压水泵控制阀和高压水泵;当所述多级沉淀水箱进入自清洁模式时，所述多级沉底水箱控制阀和高压水泵控制阀开启，高压水泵喷出高压水对沉淀水箱进行冲洗，并将冲洗后的水经所述多级沉底水箱控制阀排到所述吸污车外。
说明书
一种用于吸污车的多级污水处理循环再利用系统
技术领域
本发明涉及环卫工程机械行业，尤其涉及一种用于吸污车的多级污水处理循环再利用系统。
背景技术
随着中国专用工程机械车辆的发展，吸污车在城市下水道的应用越来越普遍。吸污车的主要功能包括收集、运输和疏通清理污水。现有的多数吸污车仅具有简单的真空抽吸污水或者用清水高压冲洗的功能。在实际应用过程中，由于车辆自带水箱容积有限，能够储存的水量少，从而造成吸污车作业时间短。而且，频繁的添加清水也降低了吸污车的作业半径和工作效率。
现有的其他吸污车可能安装污水处理系统，将污水净化处理，循环使用。然而，这些污水处理系统不能在吸污车高压疏通或者真空吸污阶段使用，因此，吸污车不能进行持续时间长的疏通和吸污作业。此外，这些处理系统的污水处理粒度不高，例如：50μ以下微粒无法处理，并且处理后的水仍然含有大量细小絮状物。当高压水泵使用处理水进行清洗工作时，大量细小微粒和絮状物对高压水泵以及高压冲洗管路的磨损很大，从而增加吸污车使用和维修成本。
发明内容
本发明所要解决的技术问题是提供一种用于吸污车的多级污水处理循环再利用系统，以实现吸污车在高压疏通或者真空吸污阶段持续高效的净化处理污水，提高污水处理粒度，延长吸污车作业半径，提高吸污车工作效率。
本发明解决其技术问题采用以下的技术方案：
本发明提供了一种用于吸污车的多级污水处理循环再利用系统，其特征在于，所述多级污水处理循环再利用系统包括：
集污罐，用于收集所述吸污车抽吸的污水;所述集污罐包括集污罐液位传感器，用于测定所述集污罐的水位，并产生表示所述集污罐水位的第一传感信号;
清水箱，用于储存清水，所述清水箱包括清水箱液位传感器，用于测定所述清水箱内的水位，并产生表示所述清水箱水位的第二传感信号;
与所述集污罐相连的自吸泵;
与所述自吸泵相连的水力驱动自清洗过滤器，用于对污水进行初级过滤;
与所述水力驱动自清洗过滤器相连的旋流器，用于对污水进行第二级过滤;
与所述旋流器相连的多级沉淀水箱，用于对污水进行多级沉淀分离;
与所述多级沉淀水箱相连的污水泵;
与所述污水泵和所述清水箱相连的电驱动电驱动反冲洗滤清器，用于对污水进行精过滤;以及
与所述集污罐、清水箱和自吸泵的PLC控制器，用于接收所述第一传感信号和所述第二传感信号;
其中，当所述第一传感信号和所述第二传感信号表示所述集污罐的水位大于第一预设水位阈值且所述清水箱的水位小于第二预设水位阈值时，所述PLC控制器开启所述自吸泵和所述污水泵;所述自吸泵将所述集污罐内的污水抽吸入所述水力驱动自清洗过滤器;所述水力驱动自清洗过滤器对所述来自集污罐的污水进行初级过滤，并将初级过滤后的污水排入所述旋流器;所述旋流器对来自所述水力驱动自清洗过滤器的污水进行第二级过滤，并将第二级过滤后的水排入所述多级沉淀水箱;所述多级沉淀水箱对来自所述水力驱动自清洗过滤器的污水进行多级沉淀分离，并由所述污水泵将多级沉淀分离后的水抽吸入所述电驱动电驱动反冲洗滤清器;所述电驱动电驱动反冲洗滤清器对所述污水泵传送来得水进行精过滤，并将经过滤以后的水存入所述清水箱;
当所述第一传感信号和所述第二传感信号表示所述集污罐的水位小于所述第一预设水位阈值，或者，所述清水箱的水位大于所述第二预设水位阈值时，所述PLC控制器产生第二控制信号给所述自吸泵;所述自吸泵根据所述第二控制信号停止将所述集污罐内的污水抽吸入所述水力驱动自清洗过滤器。
在一个实施例中，所述集污罐还包括：
浮式吸口，所述浮式吸口包括下水道入水口、集污罐出水口、集污罐进水口、与所述自吸泵和所述集污罐进水口相连的软管;
安装于所述集污罐出水口和所述下水道入水口之间的吸污控制阀;
安装于所述集污罐进水口和所述下水道入水口之间的反排控制阀;以及
安装于所述软管和所述集污罐进水口的连接处的污水循环控制阀，
其中，所述浮式吸口有选择的工作于污水循环再利用模式和高压反排模式;当所述浮式吸口工作于污水循环再利用模式时，所述PLC控制器开启所述吸污控制阀且关闭所述反排控制阀，以将所述吸污车外的污水通过所述浮式吸口的下水道入水口和集污罐出水口吸入所述集污罐;
当所述浮式吸口工作于污水循环再利用模式，并且，当所述第一传感信号和所述第二传感信号表示所述集污罐的水位大于所述第一预设水位阈值且所述清水箱的水位小于所述第二预设水位阈值时，所述PLC控制器开启所述污水循环控制阀，以使得所述自吸泵通过所述集污罐进水口和所述软管将所述集污罐的水抽吸入所述水力驱动自清洗过滤器;
当所述浮式吸口工作于污水循环再利用模式，并且，当所述第一传感信号和所述第二传感信号表示所述集污罐的水位小于所述第一预设水位阈值，或者，所述清水箱的水位大于所述第二预设水位阈值时，所述PLC控制器关闭所述污水循环控制阀。
在一个实施例中，当所述浮式吸口工作于所述高压反排模式时，所述PLC控制器关闭所述吸污控制阀和所述污水循环控制阀，并且开启所述反排控制阀，以使得所述集污罐的水通过所述集污罐进水口和所述下水道入水口排出所述集污罐。
在一个实施例中，所述多级处理循环再利用系统还包括：
与所述电驱动清洗过滤器相连的发电机，用于给所述电驱动清洗过滤器供电，
其中，当所述第一传感信号和所述第二传感信号表示所述集污罐的水位大于所述第一预设水位阈值且所述清水箱的水位小于所述第二预设水位阈值时，所述PLC控制器开启所述发电机和所述污水泵;
当所述第一传感信号和所述第二传感信号表示所述集污罐的水位小于所述第一预设水位阈值，或者，所述清水箱的水位大于所述第二预设水位阈值时，所述PLC控制器关闭所述发电机和所述污水泵。
在一个实施例中，所述水力驱动自清洗过滤器过滤粒度大于第一阈值的微粒，所述旋流器过滤粒度大于第二阈值的微粒，所述电驱动反冲洗滤清器过滤粒度大于第三阈值的微粒，其中，所述第一阈值大于所述第二阈值，并且，所述第二阈值大于所述第三阈值。
在一个实施例中，所述多级沉淀水箱包括多级沉底水箱控制阀、高压水泵控制阀和高压水泵;当所述多级沉淀水箱进入自清洁模式时，所述多级沉底水箱控制阀和高压水泵控制阀开启，高压水泵喷出高压水对沉淀水箱进行冲洗，并将冲洗后的水经所述多级沉底水箱控制阀排到所述吸污车外。
与现有技术相比，本发明的多级污水处理循环再利用系统能够在吸污车高压疏通或者真空吸污阶段监测集污罐和清水箱的水位，并根据监测水位进行污水处理。也就是说，当集污罐的污水快要储存满且清水箱的水将要用完时，本发明的多级污水处理循环再利用系统能够及时将集污罐的污水净化处理为清水存储到清水箱。因此，增加了吸污车作业时间，提高了吸污效率。此外，多级污水处理循环再利用系统还采用多级过滤和多级沉淀装置，提高了污水处理粒度，降低了吸污车的使用和维修成本。
