申请日2017.10.20
公开(公告)日2018.03.27
IPC分类号B07B1/30; B07B1/42; B07B1/46
摘要
本发明涉及一种筛选设备，尤其涉及一种污水处理用石灰块筛选设备。本发明要解决的技术问题是提供一种污水处理用石灰块筛选设备。为了解决上述技术问题，本发明提供了这样一种污水处理用石灰块筛选设备，包括有安装板、摆动装置、筛选框等;安装板顶部右侧设有摆动装置，摆动装置顶部设有筛选框，筛选框内上部设有网板，筛选框右侧下部开有出料口，筛选框右侧下部设有导向板，导向板位于出料口下方，安装板顶部左侧设有第一L形支杆。本发明达到了筛选石灰块效率高和筛选仔细的效果，当杂质会掉落在放料框内时，人们可以手动通过拉手打开盖板，再将石灰块放入放料框内，然后人们再手动通过拉手将盖板盖上，从而使得杂质不会掉落在放料框内。
权利要求书
1.一种污水处理用石灰块筛选设备，其特征在于，包括有安装板(1)、摆动装置(2)、筛选框(3)、导向板(5)、第一L形支杆(6)、出料装置(7)和网板(8)，安装板(1)顶部右侧设有摆动装置(2)，摆动装置(2)顶部设有筛选框(3)，筛选框(3)内上部设有网板(8)，筛选框(3)右侧下部开有出料口(4)，筛选框(3)右侧下部设有导向板(5)，导向板(5)位于出料口(4)下方，安装板(1)顶部左侧设有第一L形支杆(6)，第一L形支杆(6)右端设有出料装置(7)，出料装置(7)位于筛选框(3)正上方。
2.根据权利要求1所述的一种污水处理用石灰块筛选设备，其特征在于，摆动装置(2)还包括有滑轨(201)、滑块(202)、第一支杆(203)、第二支杆(204)、第一导套(205)、导杆(206)、底座(207)、电机(208)、第一转轴(209)、圆盘(2010)和连杆(2011)，安装板(1)顶部右侧镶嵌式设有滑轨(201)，滑轨(201)顶部左右两侧对称设有滑块(202)，左右两方滑块(202)顶部对称设有第一支杆(203)，左右两方的第一支杆(203)上端与筛选框(3)底部连接，安装板(1)顶部左侧设有第二支杆(204)，第二支杆(204)顶端设有第一导套(205)，第一导套(205)内设有导杆(206)，导杆(206)右端与左方第一支杆(203)左侧中部连接，安装板(1)顶部左侧设有底座(207)，底座(207)位于导杆(206)左方，底座(207)前侧上部设有电机(208)，电机(208)前侧设有第一转轴(209)，第一转轴(209)前端设有圆盘(2010)，圆盘(2010)前侧上部转动式设有连杆(2011)，连杆(2011)右端与导杆(206)左端转动式连接。
3.根据权利要求2所述的一种污水处理用石灰块筛选设备，其特征在于，出料装置(7)还包括有放料框(71)、第一合页(72)、第一挡板(73)、第三支杆(74)和气缸(75)，第一L形支杆(6)右端设有出料装置(7)，出料装置(7)下部左侧设有第一合页(72)，第一合页(72)连接有第一挡板(73)，第一L形支杆(6)底部右侧设有第三支杆(74)，第三支杆(74)位于放料框(71)左方，第三支杆(74)右侧下部设有气缸(75)，气缸(75)右端与第一挡板(73)左侧下部连接。
4.根据权利要求3所述的一种污水处理用石灰块筛选设备，其特征在于，还包括有第二L形支杆(9)、轴承座(10)、第二转轴(11)、风扇(12)、第一皮带轮(13)、第二皮带轮(14)和平皮带(15)，底座(207)顶部设有第二L形支杆(9)，第二L形支杆(9)顶端设有轴承座(10)，轴承座(10)上安装有第二转轴(11)，第二转轴(11)前端设有风扇(12)，风扇(12)位于圆盘(2010)上方，第二转轴(11)上设有第一皮带轮(13)，第一皮带轮(13)位于风扇(12)后方，第一转轴(209)中间设有第二皮带轮(14)，第二皮带轮(14)位于圆盘(2010)后方，第二皮带轮(14)和第一皮带轮(13)上绕有平皮带(15)。
5.根据权利要求4所述的一种污水处理用石灰块筛选设备，其特征在于，还包括有橡胶板(16)、弹簧(18)、推板(19)、连接杆(20)和橡胶凸起(21)，筛选框(3)内左壁下部设有橡胶板(16)，橡胶板(16)下端与筛选框(3)内底部连接，筛选框(3)左侧下部开有通孔(17)，筛选框(3)左侧下部上下对称设有弹簧(18)，上下两方弹簧(18)左端设有推板(19)，推板(19)右侧设有连接杆(20)，连接杆(20)穿过通孔(17)，连接杆(20)右端设有橡胶凸起(21)。
6.根据权利要求5所述的一种污水处理用石灰块筛选设备，其特征在于，还包括有第二合页(22)、盖板(23)和拉手(24)，放料框(71)顶部左侧设有第二合页(22)，第二合页(22)上连接有盖板(23)，盖板(23)顶部右侧设有拉手(24)。
7.根据权利要求6所述的一种污水处理用石灰块筛选设备，其特征在于，还包括有第二导套(25)和L形挡板(26)，筛选框(3)右侧下部设有第二导套(25)，第二导套(25)内设有L形挡板(26)。
说明书
一种污水处理用石灰块筛选设备
技术领域
本发明涉及一种筛选设备，尤其涉及一种污水处理用石灰块筛选设备。
背景技术
公元前8世纪古希腊人已用于建筑，中国也在公元前7世纪开始使用石灰。至今石灰仍然是用途广泛的建筑材料。石灰有生石灰和熟石灰(即消石灰)，按其氧化镁含量(以5%为限)又可分为钙质石灰和镁质石灰。由于其原料分布广，生产工艺简单，成本低廉。石灰具有较强的碱性，在常温下，能与玻璃态的活性氧化硅或活性氧化铝反应，生成有水硬性的产物，产生胶结。因此，石灰还是建筑材料工业中重要的原材料。
石灰块多用于建筑材料工业中，在平常的使用时，通常需要人们手动去筛选石灰块，导致筛选石灰块效率不够高和筛选不仔细，因此亟需研发一种筛选石灰块效率高和筛选仔细的污水处理用石灰块筛选设备。
发明内容
(1)要解决的技术问题
本发明为了克服在平常的使用时，通常需要人们手动去筛选石灰块，导致筛选石灰块效率不够高和筛选不仔细的缺点，本发明要解决的技术问题是提供一种污水处理用石灰块筛选设备。
(2)技术方案

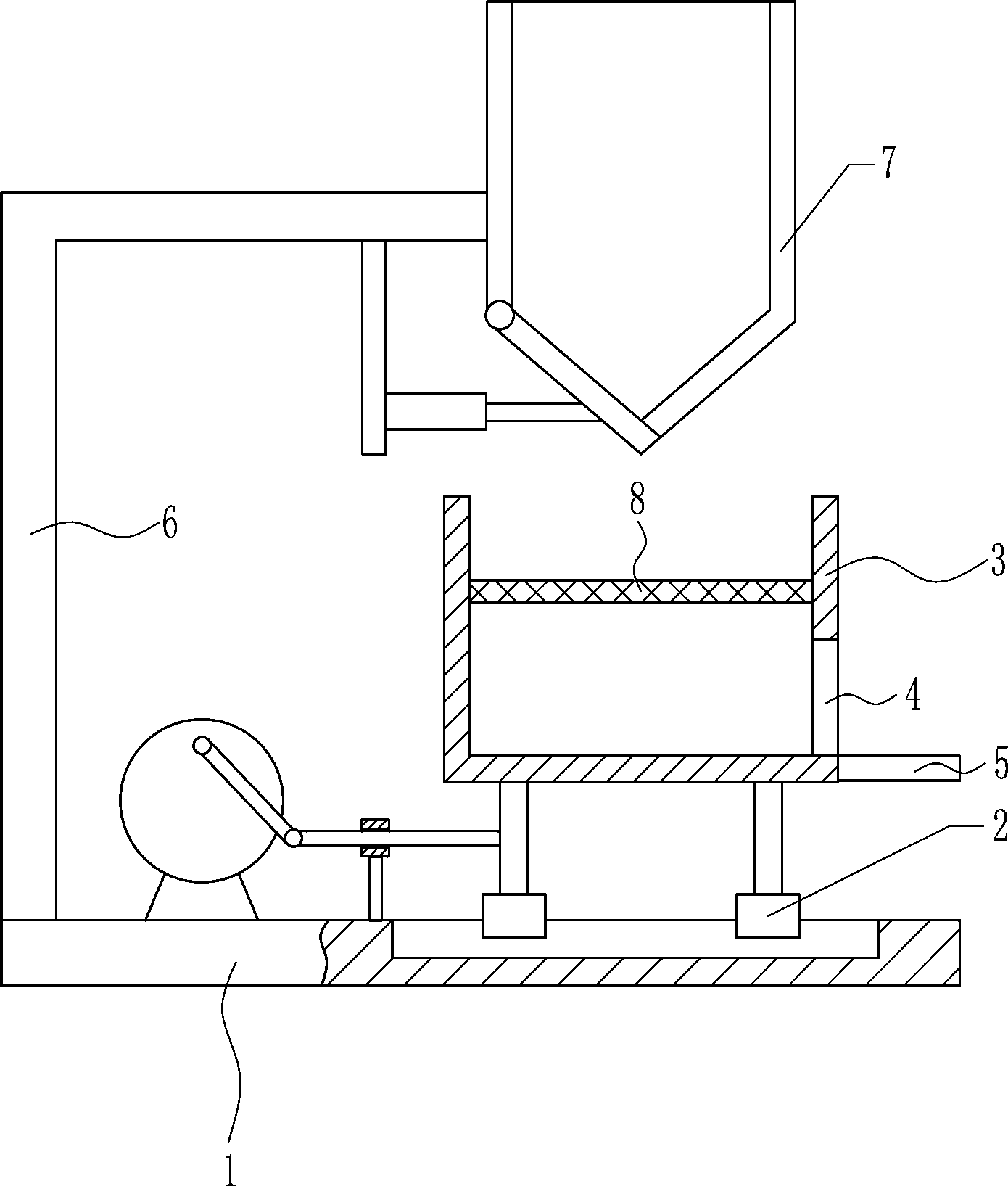

为了解决上述技术问题，本发明提供了这样一种污水处理用石灰块筛选设备，包括有安装板、摆动装置、筛选框、导向板、第一L形支杆、出料装置和网板，安装板顶部右侧设有摆动装置，摆动装置顶部设有筛选框，筛选框内上部设有网板，筛选框右侧下部开有出料口，筛选框右侧下部设有导向板，导向板位于出料口下方，安装板顶部左侧设有第一L形支杆，第一L形支杆右端设有出料装置，出料装置位于筛选框正上方。
优选地，摆动装置还包括有滑轨、滑块、第一支杆、第二支杆、第一导套、导杆、底座、电机、第一转轴、圆盘和连杆，安装板顶部右侧镶嵌式设有滑轨，滑轨顶部左右两侧对称设有滑块，左右两方滑块顶部对称设有第一支杆，左右两方的第一支杆上端与筛选框底部连接，安装板顶部左侧设有第二支杆，第二支杆顶端设有第一导套，第一导套内设有导杆，导杆右端与左方第一支杆左侧中部连接，安装板顶部左侧设有底座，底座位于导杆左方，底座前侧上部设有电机，电机前侧设有第一转轴，第一转轴前端设有圆盘，圆盘前侧上部转动式设有连杆，连杆右端与导杆左端转动式连接。
优选地，出料装置还包括有放料框、第一合页、第一挡板、第三支杆和气缸，第一L形支杆右端设有出料装置，出料装置下部左侧设有第一合页，第一合页连接有第一挡板，第一L形支杆底部右侧设有第三支杆，第三支杆位于放料框左方，第三支杆右侧下部设有气缸，气缸右端与第一挡板左侧下部连接。
优选地，还包括有第二L形支杆、轴承座、第二转轴、风扇、第一皮带轮、第二皮带轮和平皮带，底座顶部设有第二L形支杆，第二L形支杆顶端设有轴承座，轴承座上安装有第二转轴，第二转轴前端设有风扇，风扇位于圆盘上方，第二转轴上设有第一皮带轮，第一皮带轮位于风扇后方，第一转轴中间设有第二皮带轮，第二皮带轮位于圆盘后方，第二皮带轮和第一皮带轮上绕有平皮带。
优选地，还包括有橡胶板、弹簧、推板、连接杆和橡胶凸起，筛选框内左壁下部设有橡胶板，橡胶板下端与筛选框内底部连接，筛选框左侧下部开有通孔，筛选框左侧下部上下对称设有弹簧，上下两方弹簧左端设有推板，推板右侧设有连接杆，连接杆穿过通孔，连接杆右端设有橡胶凸起。
优选地，还包括有第二合页、盖板和拉手，放料框顶部左侧设有第二合页，第二合页上连接有盖板，盖板顶部右侧设有拉手。
优选地，还包括有第二导套和L形挡板，筛选框右侧下部设有第二导套，第二导套内设有L形挡板。
工作原理：平时的石灰块多用于建筑材料工业中，当人们需要筛选石灰块时，人们将事先准备好的石灰块放入出料装置内，方便接下来的使用，随后人们启动出料装置，使得出料装置内的石灰块掉落在网板上，然后人们启动摆动装置，摆动装置左右摆动使得石灰块在网板上左右滚动，从而使得小的石灰块可以通过网板掉落在筛选框内，石灰块随之从出料口滚动出去，当人们将石灰块筛选完后时，人们关闭出料装置和摆动装置，然后再将网板上剩余的石灰块取走即可。
因为摆动装置还包括有滑轨、滑块、第一支杆、第二支杆、第一导套、导杆、底座、电机、第一转轴、圆盘和连杆，安装板顶部右侧镶嵌式设有滑轨，滑轨顶部左右两侧对称设有滑块，左右两方滑块顶部对称设有第一支杆，左右两方的第一支杆上端与筛选框底部连接，安装板顶部左侧设有第二支杆，第二支杆顶端设有第一导套，第一导套内设有导杆，导杆右端与左方第一支杆左侧中部连接，安装板顶部左侧设有底座，底座位于导杆左方，底座前侧上部设有电机，电机前侧设有第一转轴，第一转轴前端设有圆盘，圆盘前侧上部转动式设有连杆，连杆右端与导杆左端转动式连接，所以当人们需要通过摆动来筛选石灰块时，人们启动电机，电机带动第一转轴转动，随之带动圆盘转动，圆盘转动带动连杆左右推动导杆，随之带动导杆左右推动第一支杆，第一支杆左右摆动带动筛选框左右摆动，从而使得人们可以左右摆动筛选框来筛选石灰块，当人们筛选完石灰块时，人们关闭电机即可。
因为出料装置还包括有放料框、第一合页、第一挡板、第三支杆和气缸，第一L形支杆右端设有出料装置，出料装置下部左侧设有第一合页，第一合页连接有第一挡板，第一L形支杆底部右侧设有第三支杆，第三支杆位于放料框左方，第三支杆右侧下部设有气缸，气缸右端与第一挡板左侧下部连接，所以当人们需要对石灰块筛选时，人们启动气缸收缩，气缸收缩带动第一挡板向左移动，第一挡板向左移动到合适距离后再关闭气缸，挡板向左移动使得放料框内的石灰块可以掉落在筛选框内，从而使得人们可以将放料框内的石灰块掉落在筛选框内，当筛选框内的石灰块收集到合适程度时，人们启动气缸伸长，气缸伸长带动第一挡板向右移动，第一挡板向右移动到合适距离后再关闭气缸，第一挡板向右移动使得放料框内的石灰块不再掉落，从而使得放料框内的石灰块不再掉落出来。
因为还包括有第二L形支杆、轴承座、第二转轴、风扇、第一皮带轮、第二皮带轮和平皮带，底座顶部设有第二L形支杆，第二L形支杆顶端设有轴承座，轴承座上安装有第二转轴，第二转轴前端设有风扇，风扇位于圆盘上方，第二转轴上设有第一皮带轮，第一皮带轮位于风扇后方，第一转轴中间设有第二皮带轮，第二皮带轮位于圆盘后方，第二皮带轮和第一皮带轮上绕有平皮带，所以当筛选石灰块时人们觉得很热时，第一转轴转动可以带动第二皮带轮转动，第二皮带轮转动通过平皮带带动第一皮带轮转动，第一皮带轮转动带动第二转轴转动，第二转轴转动带动风扇转动，风扇可以对人们进行吹风，从而使得人们在筛选石灰块时不会热，当人们筛选完后，再关闭电机即可。
因为还包括有橡胶板、弹簧、推板、连接杆和橡胶凸起，筛选框内左壁下部设有橡胶板，橡胶板下端与筛选框内底部连接，筛选框左侧下部开有通孔，筛选框左侧下部上下对称设有弹簧，上下两方弹簧左端设有推板，推板右侧设有连接杆，连接杆穿过通孔，连接杆右端设有橡胶凸起，所以当筛选框内有残留的石灰块时，橡胶板可以对石灰块做导向作用，然后人们手动将推板向左移动，推板向左移动使得弹簧被拉伸，推板向左移动带动连接杆向左移动，推板向左移动到合适距离后，人们放开推板，弹簧随之复位，弹簧复位带动连接杆敲击橡胶板，使得人们可以将橡胶板上残留的石灰块清理干净，连接杆右端的橡胶凸起可以保护连接杆敲击橡胶板时不会被损坏。
因为还包括有第二合页、盖板和拉手，放料框顶部左侧设有第二合页，第二合页上连接有盖板，盖板顶部右侧设有拉手，所以当杂质会掉落在放料框内时，人们可以手动通过拉手打开盖板，再将石灰块放入放料框内，然后人们再手动通过拉手将盖板盖上，从而使得杂质不会掉落在放料框内。
因为还包括有第二导套和L形挡板，筛选框右侧下部设有第二导套，第二导套内设有L形挡板，所以人们可以在筛选前将L形挡板放入第二导套，从而使得在筛选过程中石灰块不会滚动出来，筛选完后手动将L形挡板向上移动，从而使得人们可以将筛选完的石灰块取出。
本发明的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本发明主要用来保护机械装置，所以本发明不再详细解释控制方式和电路连接。
(3)有益效果
本发明达到了筛选石灰块效率高和筛选仔细的效果，当杂质会掉落在放料框内时，人们可以手动通过拉手打开盖板，再将石灰块放入放料框内，然后人们再手动通过拉手将盖板盖上，从而使得杂质不会掉落在放料框内。
