申请日2014.07.03
公开(公告)日2014.11.26
IPC分类号C02F9/04
摘要
本实用新型公开了一种稀土废水循环综合利用装置，包括预处理水池、沉淀反应池和反渗透装置，所述预处理水池、沉淀反应池和反渗透装置依次连接。通过预处理水池、沉淀反应池和反渗透装置依次连接，将稀土萃取中产生的废水进行过滤，沉淀物中可以提取残余稀土，通过反渗透装置得到纯水，从而提高稀土的萃取效率，同时使得水资源得到循环利用。
权利要求书

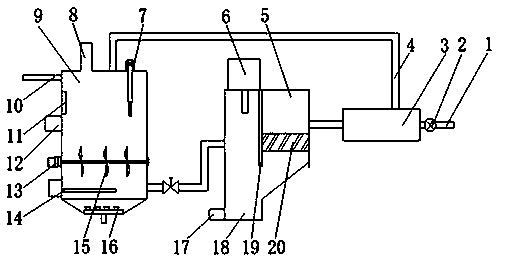

1.一种稀土废水循环综合利用装置，包括预处理水池、沉淀反应池和反渗透装置，其特征在于，所述预处理水池、沉淀反应池和反渗透装置依次连接;所述预处理水池内设有PH计和液位计，预处理水池顶部设有加药口，所述预处理水池的底部设有搅拌桨、加热装置和曝气管，搅拌浆连接外部电机，所述预处理水池的废水进口设置在顶部;所述沉淀反应池内设置隔板，隔板将沉淀反应池分为沉淀区和清水溢流区，所述沉淀区上方连接加药箱，所述沉淀区下方设有收集槽，且收集槽外设有排污口;所述清水溢流区的溢流口连接反渗透装置的进口，所述反渗透装置的纯水出口上设有温度传感器，所述反渗透装置的浓水出口通过浓水管道连接预处理水池。
2.根据权利要求1所述的一种稀土废水循环综合利用装置，其特征在于，所述清水溢流区的底部是为倾斜状。
3.根据权利要求1所述的一种稀土废水循环综合利用装置，其特征在于，所述清水溢流区的溢流口下方设有栅板。
说明书
一种稀土废水循环综合利用装置
技术领域
本实用新型涉及一种水循环综合利用装置，具体是一种稀土废水循环综合利用装置。
背景技术
稀土废水是稀土冶炼分离生产过程中产生的酸性废水，其一般是在将分离提纯后
的稀土料液用草酸沉淀的过程中产生的，该废水酸性高、腐蚀性强，而且还含有部分稀土沉淀及溶解的稀土元素，直接排放不仅会对环境造成污染，还会损失宝贵的稀土资源。
实用新型内容
本实用新型的目的在于提供一种稀土废水循环综合利用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种稀土废水循环综合利用装置，包括预处理水池、沉淀反应池和反渗透装置，所述预处理水池、沉淀反应池和反渗透装置依次连接;所述预处理水池内设有PH计和液位计，预处理水池顶部设有加药口，所述预处理水池的底部设有搅拌桨、加热装置和曝气管，搅拌桨连接外部电机，所述预处理水池的废水进口设置在顶部;所述沉淀反应池内设置隔板，隔板将沉淀反应池分为沉淀区和清水溢流区，所述沉淀区上方连接加药箱，所述沉淀区下方设有收集槽，且收集槽外设有排污口;所述清水溢流区的溢流口连接反渗透装置的进口，所述反渗透装置的纯水出口上设有温度传感器，所述反渗透装置的浓水出口通过浓水管道连接预处理水池。
作为本实用新型进一步的方案：所述清水溢流区的底部是为倾斜状。
作为本实用新型再进一步的方案：所述清水溢流区的溢流口下方设有栅板。
与现有技术相比，本实用新型的有益效果是：通过预处理水池、沉淀反应池和反渗透装置依次连接，将稀土萃取中产生的废水进行过滤，沉淀物中可以提取残余稀土，通过反渗透装置得到纯水，从而提高稀土的萃取效率，同时使得水资源得到循环利用。
