申请日2014.07.02
公开(公告)日2014.09.03
IPC分类号E03D5/10; E03C1/12
摘要
本发明公开了一种免附加水箱式公寓废水再利用系统，上层洗漱间副落水管上至少设置有第一、二出水接口，第一出水接口通过第一连接管道与下层卫生间冲便水箱相连通连接，第二出水接口通过第二连接管道与卫生间的主落水管相连通连接，下层卫生间冲便水箱上还设有自来水进水管，第一连接管道上安装有可启闭的过滤装置，第一、二连接管道与上层洗漱间副落水管连接处分别设置第一、二调节阀。上述提供的免附加水箱式公寓废水再利用系统，无需在各个楼层安装污水收集箱，污水在任何情况下都处于流动状态，不会造成大量污物的沉淀和沉积，有利于用化学和人工的方法进行除污处理，保证管道和环境的清洁。
权利要求书
1.一种免附加水箱式公寓废水再利用系统，其特征在于：上层 洗漱间副落水管上至少设置有第一、二出水接口，第一出水接口通过 第一连接管道与下层卫生间冲便水箱相连通连接，第二出水接口通过 第二连接管道与卫生间的主落水管相连通连接，下层卫生间冲便水箱 上还设有自来水进水管，第一连接管道上安装有可启闭的过滤装置， 第一、二连接管道与上层洗漱间副落水管连接处分别设置第一、二调 节阀。
2.如权利要求1所述的免附加水箱式公寓废水再利用系统，其 特征在于：上层洗漱间副落水管的进水口处设置可拆卸的第一滤网， 过滤装置出水口与第一连接管道连接处设置可拆卸的第二滤网。
3.如权利要求1或2所述的免附加水箱式公寓废水再利用系统， 其特征在于：下层卫生间冲便水箱的自来水进水管和出水管上分别设 置第一、二控制阀。
4.如权利要求3所述的免附加水箱式公寓废水再利用系统，其 特征在于：下层卫生间冲便水箱中采用红外对管检测装置进行水位检 测。
5.如权利要求4所述的免附加水箱式公寓废水再利用系统，其 特征在于：该系统还包括便池上方设置的对如厕人员进行数据采集的 感应探头以及控制装置，控制装置接收红外对管检测装置和感应探头 采集的信号对系统各组件进行如下调控;
S1：若红外对管检测装置检测到下层卫生间冲便水箱内水位到达 排水线则调节第二控制阀打开进行排水，否则执行步骤S2;
S2：若感应探头没有采集到如厕人员，则继续向下层卫生间冲便 水箱内注入废水，若感应探头采集到有如厕人员，执行步骤S3;
S2：检测下层卫生间冲便水箱内是否注满水，若没有注满水，调 节打开第一控制阀注入自来水;若注满水，调节第二控制阀打开进行 排水，关闭感应探头，每隔1s对下层卫生间冲便水箱内水位进行一 次检测，至少检测65次，期间若下层卫生间冲便水箱内水满则打开 第二控制阀排水，若不够则注入废水进行补充;
如此循环重复执行步骤S1～S3。
6.如权利要求2所述的免附加水箱式公寓废水再利用系统，其 特征在于：第一过滤网的网孔孔径为10nm，第二过滤网的网孔孔径 为5nm。
7.如权利要求3所述的免附加水箱式公寓废水再利用系统，其 特征在于：过滤装置包括一过滤水箱，过滤水箱内设置有可打开过滤 器，第一、二调节阀为手动阀，第一、二控制阀为电磁阀。
说明书
免附加水箱式公寓废水再利用系统
技术领域
本发明涉及水资源循环利用领域，具体涉及一种免附加水箱式公 寓废水再利用系统。
背景技术
水是人类生产和生活不可缺少的自然资源，也是生物赖以生存的 环境资源。水资源分布很不均衡，水资源的短缺也已演变成世界倍受 关注的资源环境问题之一。我国是世界上最缺水的13个国家之一， 水资源短缺已成为制约我国社会经济可持续发展的重要因素。
目前，如校园等公寓的洗漱间大都和卫生间设计在一起，公寓和 洗漱间的平面图如图1所示。落水管在洗漱间和卫生间各设有一个， 卫生间为主落水管。洗漱间平常洗漱和洗衣服所产生的大量废水经洗 漱间的副落水管流入卫生间的主落水管排入下水道，这种方式造成大 量具有再次利用价值的污水的直接浪费。
目前也有对公寓废水再利用的系统，但是这些系统都需要在每一 层的洗漱间单独设立1至2个水箱，用于收集各公寓楼层洗漱间产生 的污水，每一个水箱引出1至2个水管与下层的冲便水箱相连，水箱 中的污水臭味较大，除臭工作量大，占地面积大，整体工程量大，难 以大范围推广实施。
发明内容
本发明的目的在于提供一种免附加水箱式公寓废水再利用系统， 其可有效解决上述问题，无需在各个楼层安装污水收集箱，污水在任 何情况下都处于流动状态，不会造成大量污物的沉淀和沉积，有利于 用化学和人工的方法进行除污处理，保证管道和环境的清洁。
为实现上述目的，本发明采用如下技术方案进行实施：

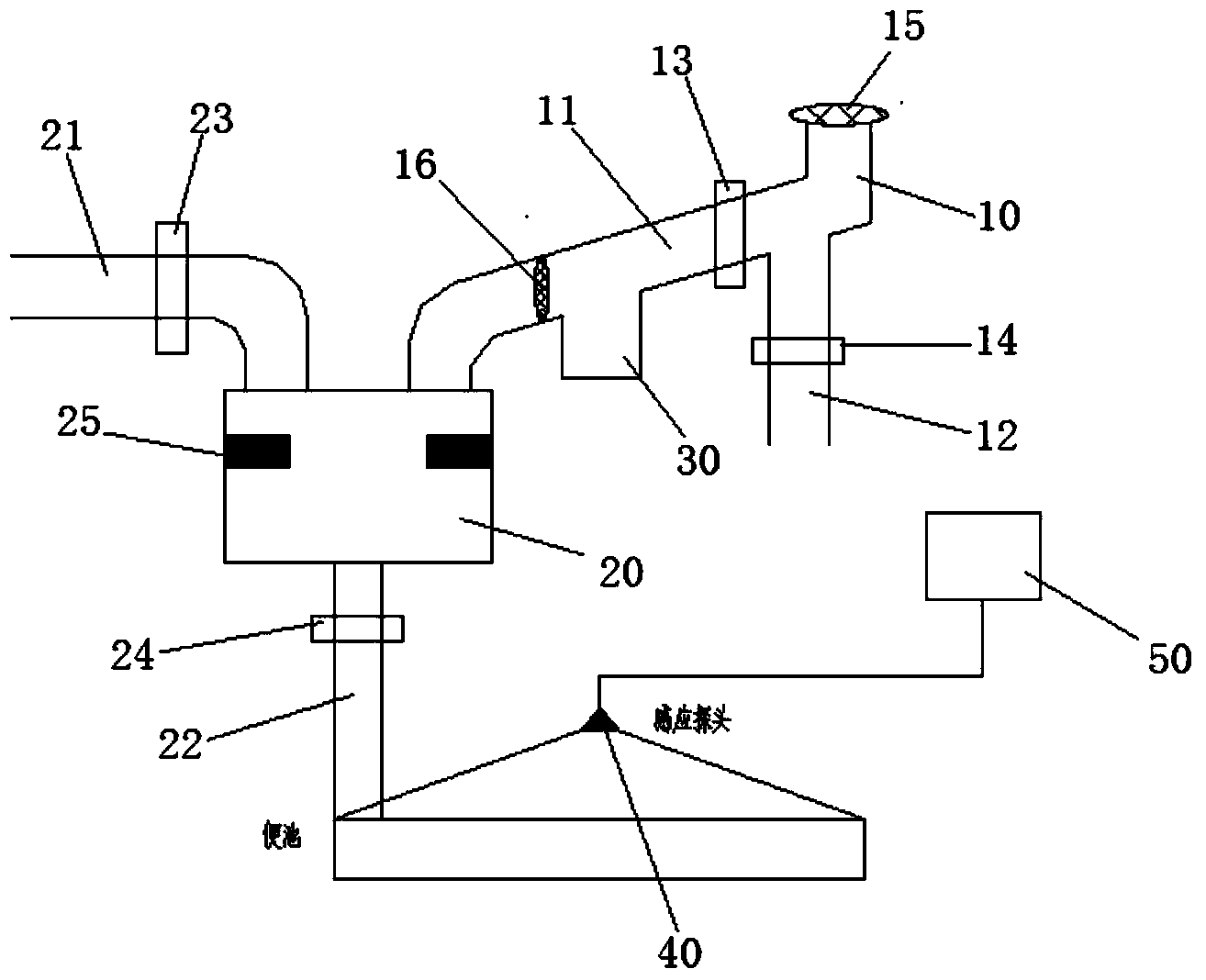

一种免附加水箱式公寓废水再利用系统，其特征在于：上层洗漱 间副落水管上至少设置有第一、二出水接口，第一出水接口通过第一 连接管道与下层卫生间冲便水箱相连通连接，第二出水接口通过第二 连接管道与卫生间的主落水管相连通连接，下层卫生间冲便水箱上还 设有自来水进水管，第一连接管道上安装有可启闭的过滤装置，第一、 二连接管道与上层洗漱间副落水管连接处分别设置第一、二调节阀。
进一步的方案为：
上层洗漱间副落水管的进水口处设置可拆卸的第一滤网，过滤装 置出水口与第一连接管道连接处设置可拆卸的第二滤网。下层卫生间 冲便水箱的自来水进水管和出水管上分别设置第一、二控制阀。下层 卫生间冲便水箱中采用红外对管检测装置进行水位检测。第一过滤网 的网孔孔径为10nm，第二过滤网的网孔孔径为5nm。过滤装置包括 一过滤水箱，过滤水箱内设置有可打开过滤器，第一、二调节阀为手 动阀，第一、二控制阀为电磁阀。
该系统还包括便池上方设置的对如厕人员进行数据采集的感应 探头以及控制装置，控制装置接收红外对管检测装置和感应探头采集 的信号对系统各组件进行如下调控;
S1：若红外对管检测装置检测到下层卫生间冲便水箱内水位到达 排水线则调节第二控制阀打开进行排水，否则执行步骤S2;
S2：若感应探头没有采集到如厕人员，则继续向下层卫生间冲便 水箱内注入废水，若感应探头采集到有如厕人员，执行步骤S3;
S2：检测下层卫生间冲便水箱内是否注满水，若没有注满水，调 节打开第一控制阀注入自来水;若注满水，调节第二控制阀打开进行 排水，关闭感应探头，每隔1s对下层卫生间冲便水箱内水位进行一 次检测，至少检测65次，期间若下层卫生间冲便水箱内水满则打开 第二控制阀排水，若不够则注入废水进行补充;
如此循环重复执行步骤S1～S3。
上述提供的免附加水箱式公寓废水再利用系统，无需在各个楼层 安装污水收集箱，污水在任何情况下都处于流动状态，不会造成大量 污物的沉淀和沉积，有利于用化学和人工的方法进行除污处理，保证 管道和环境的清洁
