申请日2015.07.02
公开(公告)日2015.11.11
IPC分类号C02F9/04
摘要

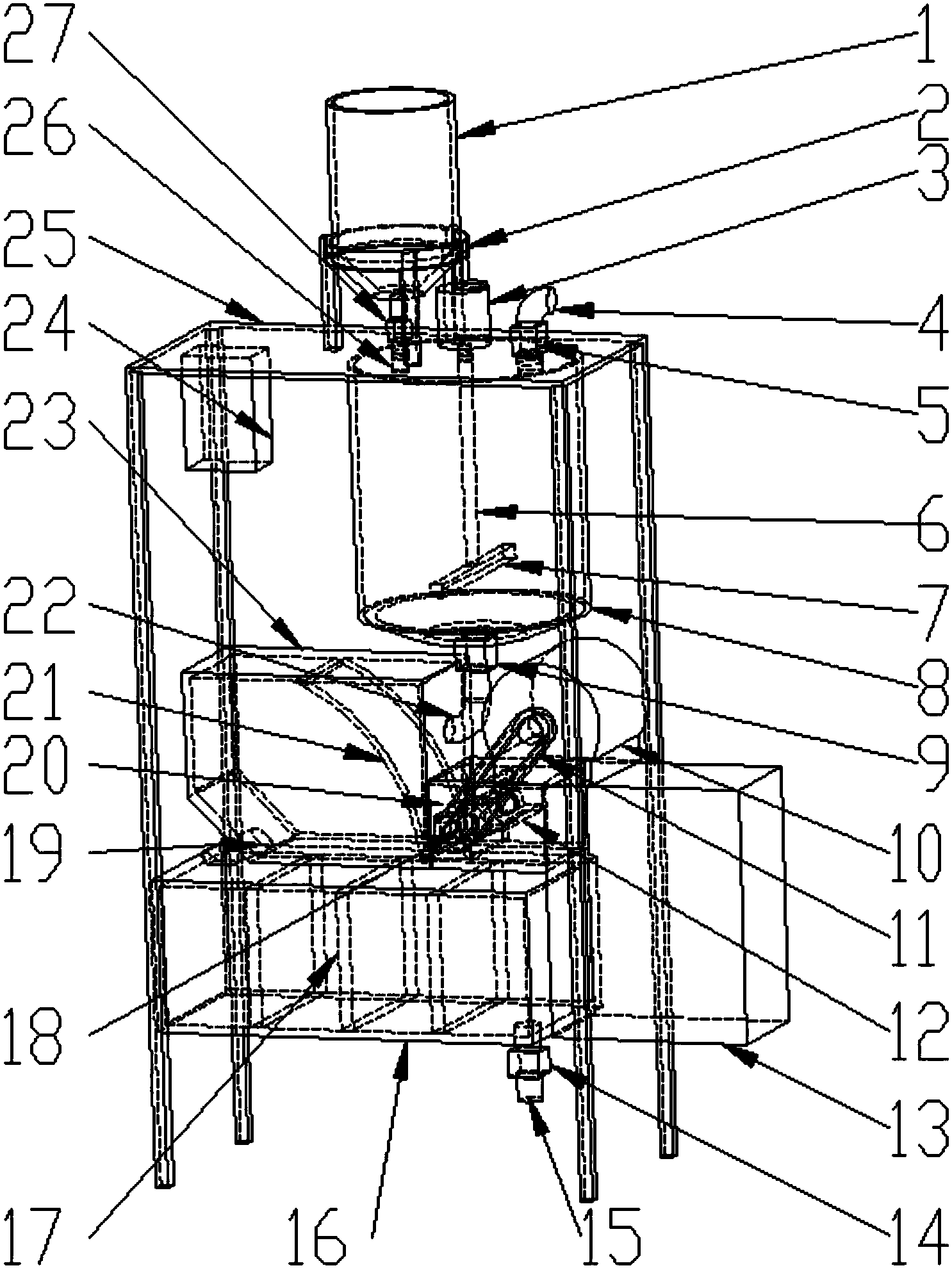

本实用新型公开一种膜分离过滤污水设备，包括沉淀剂储罐、支撑架A、电机A、进水管、控制阀A、转轴A、搅拌头、沉淀罐、控制阀B、电机B、传送带、翻料辊、储泥箱、控制阀C、出水管、膜分离箱、超滤膜、转轴B、导管A、排泥口、弧形滤网、导管B、滤箱、逻辑控制单元、支撑架B、进料管和控制阀C，沉淀剂储罐通过控制阀C和进料管与沉淀罐相连，沉淀罐通过控制阀B和导管B与滤箱相连，滤箱的右侧通过排泥口与储泥箱相连，翻料辊安装在转轴B上，转轴B安装在储泥箱的左部，滤箱的左侧通过导管A与膜分离箱相连，超滤膜安装在膜分离箱中，逻辑控制单元安装在支架B上。
权利要求书
1.一种膜分离过滤污水设备，其特征在于：包括沉淀剂储罐、支撑架A、电机A、进水管、控制阀A、转轴A、搅拌头、沉淀罐、控制阀B、电机B、传送带、翻料辊、储泥箱、控制阀C、出水管、膜分离箱、超滤膜、转轴B、导管A、排泥口、弧形滤网、导管B、滤箱、逻辑控制单元、支撑架B、进料管和控制阀C，所述沉淀剂储罐通过所述控制阀C和所述进料管与所述沉淀罐相连，所述沉淀罐通过所述控制阀B和所述导管B与所述滤箱相连，所述滤箱的右侧通过所述排泥口与所述储泥箱相连，所述翻料辊安装在所述转轴B上，所述转轴B安装在所述储泥箱的左部，所述滤箱的左侧通过所述导管A与所述膜分离箱相连，所述超滤膜安装在所述膜分离箱中，所述逻辑控制单元安装在所述支撑架B上。
2.根据权利要求1所述的一种膜分离过滤污水设备，其特征在于：所述支撑架A安装在所述支撑架B的上方，且其上安装有所述沉淀剂储罐。
3.根据权利要求1所述的一种膜分离过滤污水设备，其特征在于：所述电机B的转轴与所述转轴B通过所述传送带相连。
4.根据权利要求1所述的一种膜分离过滤污水设备，其特征在于：所述转轴A的上端与安装在所述沉淀罐上的所述电机A相连，且其下端与所述搅拌头相连。
5.根据权利要求1所述的一种膜分离过滤污水设备，其特征在于：所述弧形滤网安装在所述滤箱中，且其凸面与所述导管B的左端口相对。
说明书
一种膜分离过滤污水设备
技术领域
本实用新型属于污水处理设备装置领域，尤其涉及一种膜分离过滤污水设备。
背景技术
重金属原义是指比重大于5的金属(密度大于4.5克每立方厘米的金属)，包括金、银、铜、铁、铅等。重金属污染与其他有机化合物的污染不同。不少有机化合物可以通过自然界本身物理的、化学的或生物的净化，使有害性降低或解除。而重金属具有富集性，很难在环境中降解。
目前中国由于在重金属的开采、冶炼、加工过程中，造成不少重金属如铅、汞、镉、钴等进入大气、水、土壤引起严重的环境污染。如随废重金属水排出的重金属，即使浓度小，也可在藻类和底泥中积累，被鱼和贝类体表吸附，产生食物链浓缩，从而造成公害。水体中金属有利或有害不仅取决于金属的种类、理化性质，而且还取决于金属的浓度及存在的价态和形态，即使有益的金属元素浓度超过某一数值也会有剧烈的毒性，使动植物中毒，甚至死亡。金属有机化合物(如有机汞、有机铅、有机砷、有机锡等)比相应的金属无机化合物毒性要强得多;可溶态的金属又比颗粒态金属的毒性要大;六价铬比三价铬毒性要大等等。
且重金属在人体内能和蛋白质及各种酶发生强烈的相互作用，使它们失去活性，也可能在人体的某些器官中富集，如果超过人体所能耐受的限度，会造成人体急性中毒、亚急性中毒、慢性中毒等，对人体会造成很大的危害，例如，日本发生的水俣病(汞污染)和骨痛病(镉污染，等公害病，都是由重金属污染引起的。
废水中的重金属是各种常用方法不能分解破坏的，而只能转移它们的存在位置和转变它们的物理和化学形态。重金属废水经处理后形成两种产物，一是基本上脱除了重金属的处理水，一是重金属的浓缩产物。目前，重金属污水处理设备采用的处理方法主要分类有：化学沉淀法吸附法、离子交换法和纳米重金属水处理技术，但是处理效果不甚理想，所采用的单一方法设计的设备难以满足日益增多的重金属污水状况。
因此，有必要针对重金属污水的特点，针对性地设计一种膜分离过滤污水设备，保证对重金属污水的有效处理。
发明内容
本实用新型针对上述技术问题，提供了一种结构简单，针对性强，可对污水中的重金属进行沉淀，可对沉淀后的处理水进行膜分离，对重金属污水采用双重过滤，能够达到良好的过滤效果。
为了解决上述技术问题，本实用新型提供了一种膜分离过滤污水设备，其特征在于：包括沉淀剂储罐、支撑架A、电机A、进水管、控制阀A、转轴A、搅拌头、沉淀罐、控制阀B、电机B、传送带、翻料辊、储泥箱、控制阀C、出水管、膜分离箱、超滤膜、转轴B、导管A、排泥口、弧形滤网、导管B、滤箱、逻辑控制单元、支撑架B、进料管和控制阀C，所述沉淀剂储罐通过所述控制阀C和所述进料管与所述沉淀罐相连，所述沉淀罐通过所述控制阀B和所述导管B与所述滤箱相连，所述滤箱的右侧通过所述排泥口与所述储泥箱相连，所述翻料辊安装在所述转轴B上，所述转轴B安装在所述储泥箱的左部，所述滤箱的左侧通过所述导管A与所述膜分离箱相连，所述超滤膜安装在所述膜分离箱中，所述逻辑控制单元安装在所述支撑架B上。
进一步地，所述支撑架A安装在所述支撑架B的上方，且其上安装有所述沉淀剂储罐。
进一步地，所述电机B的转轴与所述转轴B通过所述传送带相连。
进一步地，所述转轴A的上端与安装在所述沉淀罐上的所述电机A相连，且其下端与所述搅拌头相连。
进一步地，所述弧形滤网安装在所述滤箱中，且其凸面与所述导管B的左端口相对。
与现有技术相比，本实用新型一种膜分离过滤污水设备具有以下有益效果：
(1)本实用新型采用沉淀剂对重金属污水进行预处理，保证了良好的预处理效果。
(2)本实用新型采用膜分离技术对沉淀后的重金属污水进行超滤，保证了优良的最终过滤效果。
(3)本实用新型结构紧凑，节省安装空间，提高了空间适用性。
(4)本实用新型通过逻辑控制单元采用变频处理动作，通过控制各种传感器和设备，能够快速地对一定量的污水进行处理。
(8)本实用新型性价比高，针对性强，因此，其具有广泛的应用前景，适于推广应用。
