申请日2014.07.01
公开(公告)日2014.11.26
IPC分类号C01B25/04; C02F9/04
摘要
本实用新型公开了一种溶磷废水处理系统，包括依次相连的磷泥池、污水暗沟、折流式第一沉降池、折流式第二沉降池、折流式后续沉降池和回用水回收装置，所述磷泥池连接有磷泥回收装置，所述折流式第二沉降池分别与石灰乳配置池和絮凝剂配制槽连接，与现有技术相比，本实用新型将原有的曝气沟改为污水暗沟，改善了污水处理现场环境，增设了一个折流沉降池，且在第二个折流沉降池处连接有絮凝剂配制槽，通过生石灰中和-絮凝平流沉降装置来处理净化溶磷废水，处理效率高、出水水质好，且回用水可以继续用于车间生产或者厂区绿化用水，节能环保。
权利要求书

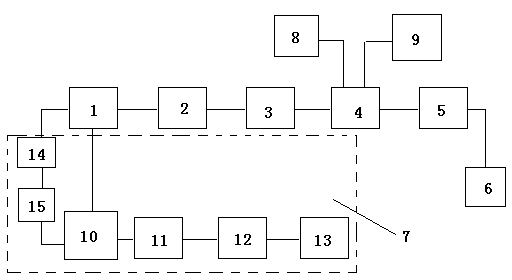

1.一种溶磷废水处理系统，其特征在于：包括依次相连的磷泥池(1)、污水暗沟(2)、折流式第一沉降池(3)、折流式第二沉降池(4)、折流式后续沉降池(5)和回用水回收装置(6)，所述磷泥池(1)连接有磷泥回收装置(7)，所述磷泥回收装置(7)包括依次相连的粗磷回收槽(10)、粗磷泵(11)、精制锅(12)和磷贮槽(13)，所述折流式第二沉降池(4)分别与石灰乳配置池(8)和絮凝剂配制槽(9)连接。
2.根据权利要求1所述的溶磷废水处理装置，其特征在于，所述磷泥池(1)与粗磷回收槽(10)之间设置有粗磷泵(14)和斜板槽(15)。
说明书
一种溶磷废水处理系统
技术领域
本实用新型涉及一种污水处理装置，具体是一种溶磷废水处理系统。
背景技术
黄磷是易燃物，一般存放在桶里。在以黄磷为原料生产其他含磷产品的工厂，原料车间的废水是工业废水，主要污染物是未能充分利用的溶磷，为溶解性固体、排放量大、治
理有难度，黄磷废水经处理后其有害成分虽然会降低，但毒性仍较大，环境管理部门禁止含磷废水排放，因此黄磷废水的处理必须着眼于循环利用。常用的溶磷废水处理工艺有生石灰中和-平流沉降法和斜板沉降-石灰(烧碱)中和法，前者流程简单，操作方便但是清理污泥时易爆燃，需频繁清理污泥，出水水质差，回水管内壁易结垢，后者装置少、占地面积小，投资少，但是操作难度大、斜板易腐蚀、回水管内壁易结垢、设备维护维修工作量大，黄磷废水经处理后其有害成分虽然会降低，但毒性仍较大，环境管理部门禁止含磷废水排放，因此黄磷废水的处理必须着眼于循环利用。
实用新型内容
本实用新型的目的在于提供一种采用生石灰中和-絮凝平流沉降法、出水水质好、零排放、处理效率高的溶磷废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种溶磷废水处理系统，包括依次相连的磷泥池、污水暗沟、折流式第一沉降池、折流式第二沉降池、折流式后续沉降池和回用水回收装置，所述磷泥池连接有磷泥回收装置，所述磷泥回收装置包括依次相连的粗磷回收槽、粗磷泵、精制锅和磷贮槽，所述折流式第二沉降池分别与石灰乳配置池和絮凝剂配制槽连接。
作为本实用新型进一步的方案：所述磷泥池与粗磷回收槽之间设置有粗磷泵和斜板槽。
与现有技术相比，本实用新型的有益效果是：本实用新型将原有的曝气沟改为污水暗沟，曝气沟虽能将废水中的部分磷元素氧化去除，但由于是明沟，废水的水蒸气附带着P205，氟化等污染物逸出弥漫在生产现场，特别是气温低时现场雾气明显，改为污水暗沟后有效改善污水处理现场环境;增设了一个折流沉降池，且在第二个折流沉降池处连接有絮凝剂配制槽，通过生石灰中和-絮凝平流沉降装置来处理净化溶磷废水，不会产生爆燃现象，处理效率高、出水水质好，且回用水可以继续用于车间生产或者厂区绿化用水，絮凝剂的加入能使悬浮胶体粒子脱水，失去消化外壳而聚凝沉降，不但提高了悬浮物的去除效率，还能使池底污泥更紧密，增加沉降池清理周期，便于污泥清理及回收利用，节能环保。
