申请日2014.03.30
公开(公告)日2014.09.10
IPC分类号C02F1/30; C02F1/32; A61L101/02; A61L9/20; A61L9/18
摘要
光触媒污水与空气异味处理装置，它包括：带孔的外框;放置在所述外框内的若干塑料多面空心球，各空心球表面均匀分布有光触媒;所述外框上各孔的尺寸均小于空心球的尺寸，以防止空心球从外框内钻出;安装在所述外框顶部、用于将空心球封闭于外框内的上盖板;通过第一固定装置安装在所述上盖板上、用于采集太阳光给光触媒提供能量的导光管采光装置，该采光装置一端伸入外框内部，另一端伸至上盖板上方。采用导光管采光装置采集太阳光，在白天为光触媒提供能量，同时设置紫外光光源，在晚上为光触媒提供能量，与导光管采光装置互补，为光触媒提供足够的能量，避免因光线不足导致处理效果降低的问题，并降低运行成本。
权利要求书

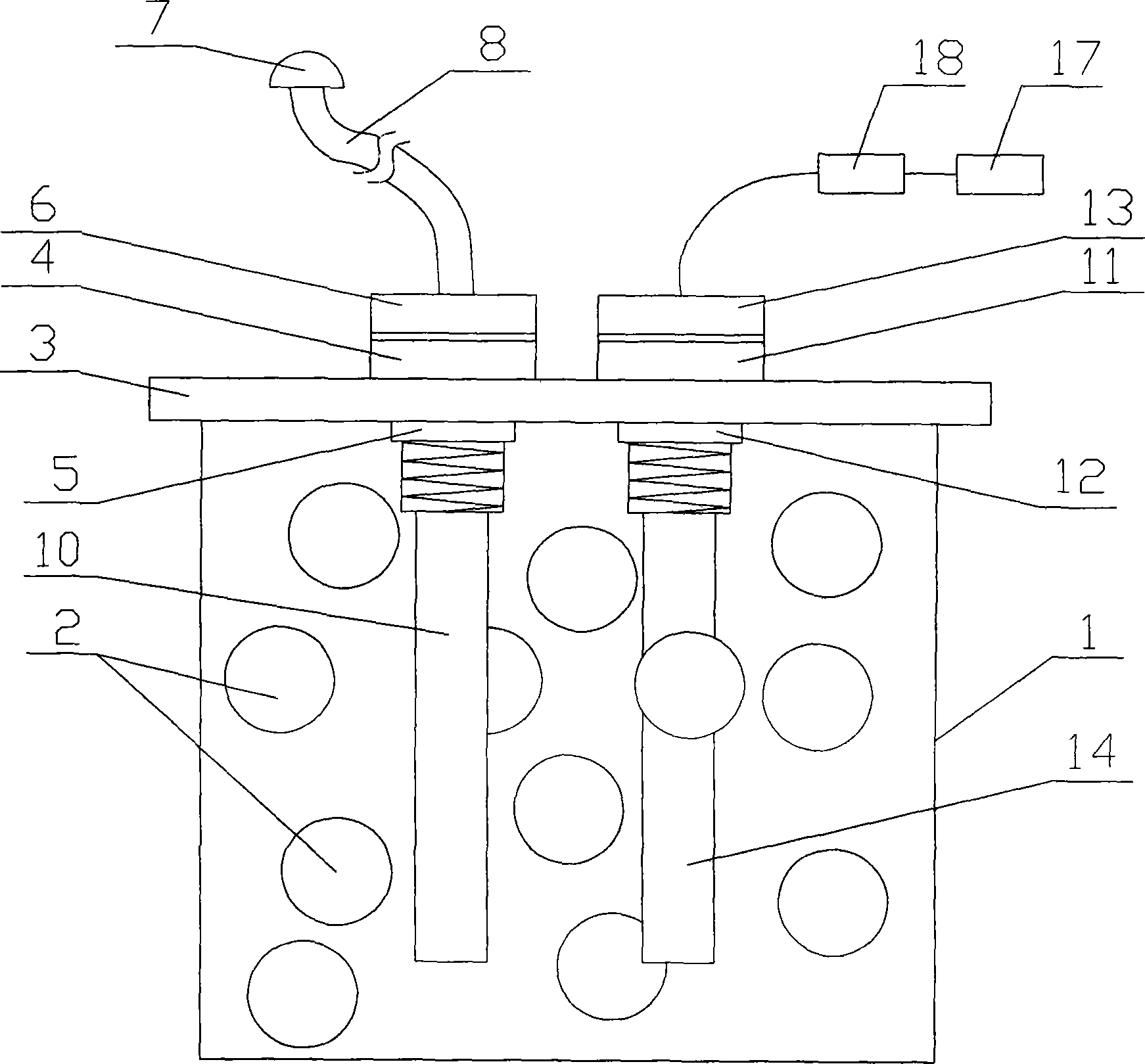

1.一种光触媒污水与空气异味处理装置，其特征在于它包括：
带孔的外框(1);
放置在所述外框(1)内的若干塑料多面空心球(2)，各空心球(2)表面均匀分布有光触媒;所述外框(1)上各孔的尺寸均小于空心球(2)的尺寸;
安装在所述外框(1)顶部、用于将空心球(2)封闭于外框(1)内的上盖板(3);
通过第一固定装置安装在所述上盖板(3)上、用于采集太阳光给光触媒提供能量的导光管采光装置，该采光装置一端伸入外框(1)内部，另一端伸至上盖板(3)上方。
2.根据权利要求1所述的光触媒污水与空气异味处理装置，其特征在于：所述上盖板(3)上通过第二固定装置安装有用于给光触媒提供能量的紫外光光源。
3.根据权利要求1或2所述的光触媒污水与空气异味处理装置，其特征在于：所述第一固定装置包括整体呈中空螺杆形的第一胶木连接座(4)，该连接座的杆部垂直贯穿上盖板(3)并伸入外框(1)内，头部位于上盖板(3)上方;所述第一胶木连接座(4)杆部加工有外螺纹，并螺纹连接有紧贴上盖板(3)下表面以实现与上盖板(3)固定的第一胶木螺母(5);所述第一胶木连接座(4)头部通过螺钉同轴安装有第一连接座盖板(6)，该连接座盖板与第一胶木连接座(4)之间设置防水密封圈。
4.根据权利要求3所述的光触媒污水与空气异味处理装置，其特征在于：所述导光管采光装置由位于上盖板(3)上方用于采集太阳光的采光器(7)、与所述采光器(7)相连并穿过第一连接座盖板(6)的导光软管(8)、与所述导光软管(8)末端相连且位于第一胶木连接座(4)内的漫射器(9)、以及同轴安装在第一胶木连接座(4)内且末端外露并伸至外框(1)内的透明玻璃管(10)组成。
5.根据权利要求2所述的光触媒污水与空气异味处理装置，其特征在于： 所述第二固定装置包括整体呈中空螺杆形的第二胶木连接座(11)，该连接座的杆部垂直贯穿上盖板(3)并伸入外框(1)内，头部位于上盖板(3)上方;所述第二胶木连接座(11)杆部加工有外螺纹，并螺纹连接有紧贴上盖板(3)下表面以实现与上盖板(3)固定的第二胶木螺母(12);所述第二胶木连接座(11)头部通过螺钉同轴安装有第二连接座盖板(13)，该连接座盖板与第二胶木连接座(11)之间设置防水密封圈。
6.根据权利要求5所述的光触媒污水与空气异味处理装置，其特征在于：所述紫外光光源包括同轴安装在第二胶木连接座(11)内且末端外露并伸至外框(1)内的透明保护套管(14)、位于所述保护套管(14)内部的紫外灯管(15)、安装在所述第二连接座盖板(13)上用于连接紫外灯管(15)的灯座(16)、以及通过电源线与灯座(16)相连的电源(17)。
7.根据权利要求6所述的光触媒污水与空气异味处理装置，其特征在于：所述灯座(16)与电源(17)之间连接有根据光线控制该电路通断的光敏开关(18)。
8.根据权利要求1或2所述的光触媒污水与空气异味处理装置，其特征在于：所述外框(1)采用不锈钢丝编织而成。
说明书
光触媒污水与空气异味处理装置
技术领域
本实用新型涉及一种将光触媒完美应用于污水和空气异味处理的装置，适 用于污水处理、水净化和空气异味处理等技术领域。
背景技术
纳米的二氧化钛颗粒由于尺寸很小，所以电子比较容易扩散到晶体表面， 导致原本不带电的晶体表面的2个不同部分出现了极性相反的2个微区-光生电 子和光生空穴。由于光生电子和光生空穴都有很强的能量，远远高出一般有机 污染物的分子链的强度，所以可以轻易将有机污染物分解成最原始的状态。同 时光生空穴还能与水分子形成反应，产生氢氧自由基亦可分解有机污染物并且 杀灭细菌病毒。因此纳米二氧化钛在污水处理中可以分解污水分子中较难处理 的大分子化合物、降低COD、氨氮、磷、苯等有机化合物。如需纳米二氧化钛 产生光催化作用，最好能提供一定的紫外光能量以激发二氧化钛中电子的产生。 同时反应的接触表面积必须足够大，方能达到规模处理污水或净化水的目的。
发明内容
本实用新型要解决的技术问题是：针对上述存在的问题提供一种结构简单、 运行成本低、使用范围广的光触媒污水和空气异味处理装置。
本实用新型的技术方案是：
光触媒污水和空气异味处理装置，它包括：
带孔的外框;
放置在所述外框内的若干塑料多面空心球，各空心球表面均匀分布有光触 媒;所述外框上各孔的尺寸均小于空心球的尺寸，以防止空心球从外框内钻出;
安装在所述外框顶部、用于将空心球封闭于外框内的上盖板;
通过第一固定装置安装在所述上盖板上、用于采集太阳光给光触媒提供能 量的导光管采光装置，该采光装置一端伸入外框内部，另一端伸至上盖板上方。
作为优选，所述上盖板上通过第二固定装置安装有用于给光触媒提供能量 的紫外光光源。
作为优选，所述第一固定装置包括整体呈中空螺杆形的第一胶木连接座， 该连接座的杆部垂直贯穿上盖板并伸入外框内，头部位于上盖板上方;所述第 一胶木连接座杆部加工有外螺纹，并螺纹连接有紧贴上盖板下表面以实现与上 盖板固定的第一胶木螺母;所述第一胶木连接座头部通过螺钉同轴安装有第一 连接座盖板，该连接座盖板与第一胶木连接座之间设置防水密封圈。
作为优选，所述导光管采光装置由位于上盖板上方用于采集太阳光的采光 器、与所述采光器相连并穿过第一连接座盖板的导光软管、与所述导光软管末 端相连且位于第一胶木连接座内的漫射器、以及同轴安装在第一胶木连接座内 且末端外露并伸至外框内的透明玻璃管组成。
作为优选，所述第二固定装置包括整体呈中空螺杆形的第二胶木连接座， 该连接座的杆部垂直贯穿上盖板并伸入外框内，头部位于上盖板上方;所述第 二胶木连接座杆部加工有外螺纹，并螺纹连接有紧贴上盖板下表面以实现与上 盖板固定的第二胶木螺母;所述第二胶木连接座头部通过螺钉同轴安装有第二 连接座盖板，该连接座盖板与第二胶木连接座之间设置防水密封圈。
作为优选，所述紫外光光源包括同轴安装在第二胶木连接座内且末端外露 并伸至外框内的透明保护套管、位于所述保护套管内部的紫外灯管、安装在所 述第二连接座盖板上用于连接紫外灯管的灯座、以及通过电源线与灯座相连的 电源。
作为优选，所述灯座与电源之间连接有根据光线控制该电路通断的光敏开 关。
作为优选，所述外框采用不锈钢丝编织而成。
本实用新型的有益效果是：
1、采用导光管采光装置采集太阳光，在白天为光触媒提供能量，从而降低 了运行成本。
2、设置紫外光光源，在晚上为光触媒提供能量，与导光管采光装置互补， 能够为光触媒提供足够的能量，避免因光线不足导致污水和空气异味处理装置 处理效果降低的问题。
3、利用光敏开关控制紫外光光源的开启和关断，实现导光管采光装置和紫 外光光源照射的自动切换。
4、采用塑料多面空心球作为光触媒的载体，具有较大的比表面积和光触媒 反应表面积，污水和空气异味处理效率高、效果好。
5、可以根据环境要求水平或垂直放置于污水处理或水净化环境中，如污水 处理池、河道、景观用水池、水产养殖池等环境中，应用范围广。
6、可以象搭积木一样叠加该装置以达到更好的处理效果。
