申请日2014.03.19
公开(公告)日2014.08.20
IPC分类号C02F11/12
摘要
本实用新型公开了一种反喷式污泥干燥器，包括：污泥混合仓、气流分离器、干污泥仓、接收室、燃烧器、鼓风机、旋风分离器、返料输送机、洗涤器及引风机;其特征在于：所述接收室位于燃烧器的上方;所述气流分离器位于接收室的上方，气流分离器顶端的排气口依次连接旋风分离器、洗涤器和引风机。本实用新型通过污泥与燃烧器热空气混合进行蒸发，热量传递表面积增大，污泥干化速度快。
权利要求书

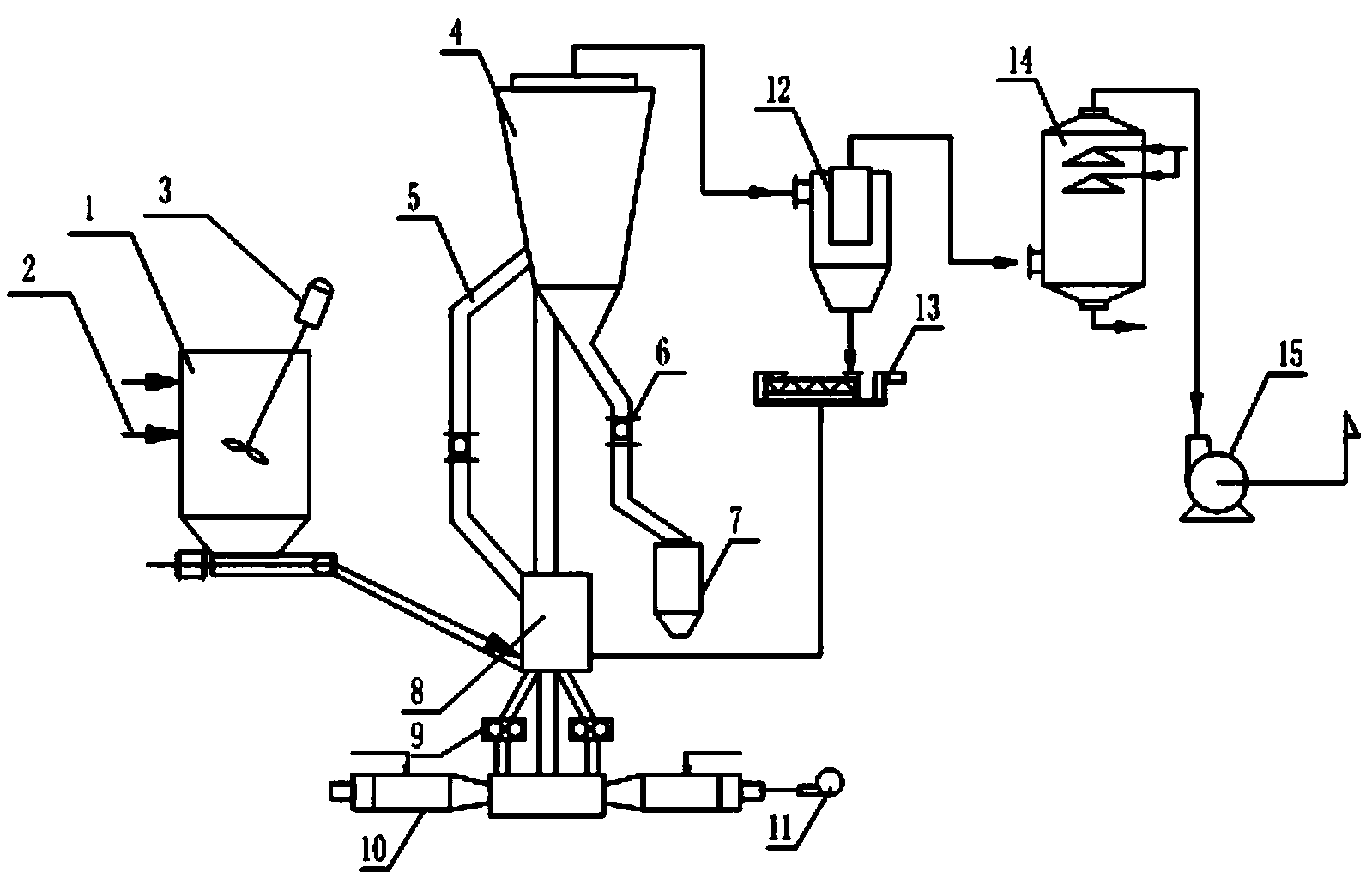

1.一种反喷式污泥干燥器，包括：污泥混合仓(1)、气流分离器(4)、干污泥仓(7)、接收室(8)、燃烧器(10)、鼓风机(11)、旋风分离器(12)、返料输送机(13)、洗涤器(14)及引风机(15);其特征在于：所述接收室(8)位于燃烧器(10)的上方;所述气流分离器(4)位于接收室(8)的上方，气流分离器(4)顶端的排气口依次连接旋风分离器(12)、洗涤器(14)和引风机(15)。
2.根据权利要求1所述的一种反喷式污泥干燥器，其特征在于：所述污泥混合仓(1)内设置有搅拌机(3)。
3.根据权利要求1所述的一种反喷式污泥干燥器，其特征在于：所述气流分离器(4)与干污泥仓(7)之间的管道上设有旋转阀(6)。
说明书
一种反喷式污泥干燥器
技术领域
本实用新型涉及一种反喷式污泥干燥器，属于环保污泥处理技术领域。
背景技术
随着城市工业废水与生活污水的排放量日益增多，城市污水处理率也逐年提高，城市污水处理厂的污泥产量也急剧增加。污水处理厂要排放大量的剩余污泥，数量巨大的污泥需要做进一步处理，如果污泥得不到合理处理，将造成二次污染。一般的城市生活污水厂或废水厂均产生大量生活污泥，通常的污泥处理方法是：将生活污泥经压滤后，其含水率通常在80% 左右，高含水率的污泥大多用于填埋、高温堆肥等，这就容易造成新的环境污染。而污泥的焚烧处理是最彻底的污泥解决方案，但含水率高的污泥不能直接焚烧，必须先进行脱水、干化或添加燃烧辅料,一般污泥焚烧前均要先进行干化。污水污泥的处理处置费用较高，在污水处理厂的全部建设费用中，用于处理污泥的占五分之一以上，污水污泥的成分很复杂，除含有大量的水分外，还含大量有用资源，目前对于城市污泥处理方法有多种，一般有填埋、焚烧和综合利用，但在资源化利用之前，需对污泥进行预处理，进行调理，包括浓缩、脱水、干燥。经过干化后的污泥，可运用于土地改良，建材利用等。如何降低污泥的含水率，降低在脱水的能耗，在干化过程中还应避免二次污染产生，这是污泥处理的重要任务。
实用新型内容
本实用新型的目的在于提供一种反喷式污泥干燥器，通过污泥与燃烧器热空气混合进行蒸发，热量传递表面积增大，污泥干化速度快。
本实用新型的目的通过下述技术方案实现：一种反喷式污泥干燥器，包括：污泥混合仓、气流分离器、干污泥仓、接收室、燃烧器、鼓风机、旋风分离器、返料输送机、洗涤器及引风机;其特征在于：所述接收室位于燃烧器的上方;所述气流分离器位于接收室的上方，气流分离器顶端的排气口依次连接旋风分离器、洗涤器和引风机。
所述污泥混合仓内设置有搅拌机。
所述气流分离器与干污泥仓之间的管道上设有旋转阀。
综上所述，本实用新型的有益效果是：污泥通过接收室下方的双轴给料器污泥进入燃烧器，污泥被燃烧器热空气加入后蒸发，具有通过污泥与燃烧器热空气混合进行蒸发，热量传递表面积增大，污泥干化速度快，热污泥从中心管进入气流分离器，蒸发的污泥水汽所含潜能供气流分离器蒸发利用，干污泥被分离进入干污泥仓，气流分离器上部的气流进入旋风分离器进一步分离污泥，水蒸气在洗涤器中冷却，完成污泥干燥过程。
