申请日2014.04.29
公开(公告)日2014.10.08
IPC分类号C02F11/14; C02F11/12
摘要
本实用新型公开了一种集成式污泥深度脱水装置，包括加药组件、脱水反应组件、离心脱水组件和进泥管，所述加药组件和进泥管分别与脱水反应组件输入端连通，所述脱水反应组件输出端与离心脱水组件连通。该集成式污泥深度脱水装置能连续稳定脱水，易损件少，运行维护费用低，操作简便，所需人工少，处理效率高，处理循环周期短的优点。
权利要求书

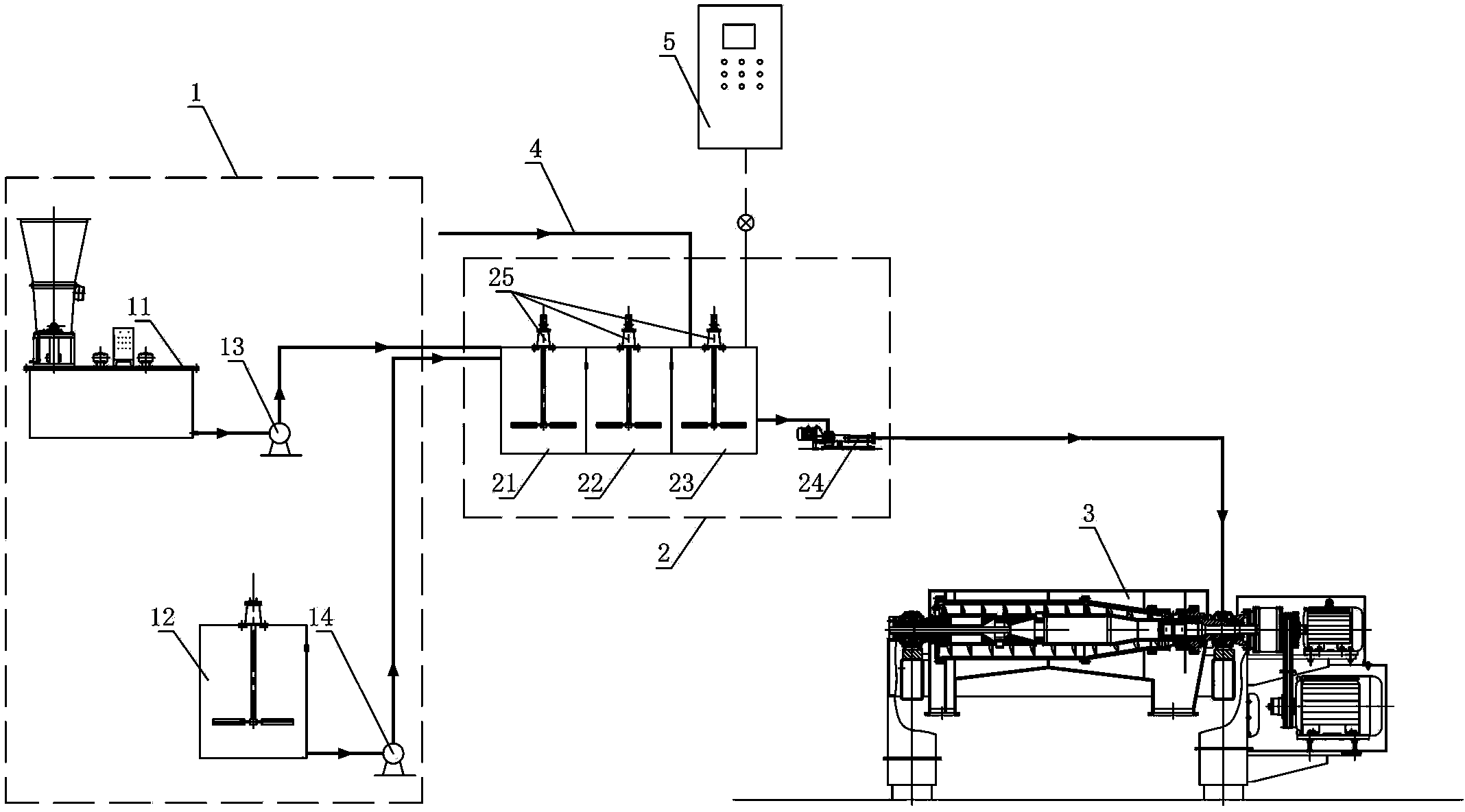

1.一种集成式污泥深度脱水装置，其特征在于：包括加药组件(1)、脱水反应组件(2)、离心脱水组件(3)和进泥管(4)，所述加药组件(1)和进泥管(4)分别与脱水反应组件(2)输入端连通，所述脱水反应组件(2)输出端与离心脱水组件(3)连通，所述加药组件(1)包括环保脱水剂制备器(11)和破胶剂制备器(12)，所述环保脱水剂制备器(11)通过环保脱水剂计量泵(13)与脱水反应组件(2)输入端连通，所述破胶剂制备器(12)通过破胶剂计量泵(14)与脱水反应组件(2)输入端连通，所述脱水反应组件(2)包括依次连通的脱水工作液生成器(21)、脱水工作液存储器(22)和脱水反应器(23)，所述环保脱水剂计量泵(13)和破胶剂计量泵(14)连接至脱水工作液生成器(21)，所述进泥管(4)连接至脱水反应器(23)，所述脱水反应器(23)输出端与离心脱水组件(3)连通。
2.根据权利要求1所述的集成式污泥深度脱水装置，其特征在于：所述脱水反应器(23)输出端设有连接至离心脱水组件(3)的螺杆泵(24)。
3.根据权利要求1所述的集成式污泥深度脱水装置，其特征在于：所述脱水工作液生成器(21)、脱水工作液存储器(22)和脱水反应器(23)均装设有机械搅拌器(25)。
4.根据权利要求1至3中任一项所述的集成式污泥深度脱水装置，其特征在于：还包括用于控制脱水工作液与污泥比重的比重控制器(5)，所述比重控制器(5)连接至进泥管(4)出口和脱水工作液存储器(22)出口。
5.根据权利要求4所述的集成式污泥深度脱水装置，其特征在于：所述加药组件(1)和比重控制器(5)设于中部，所述脱水反应组件(2)和离心脱水组件(3)分设于两侧。
说明书
集成式污泥深度脱水装置
技术领域
本实用新型涉及污泥脱水装置，尤其涉及集成式污泥深度脱水装置。
背景技术
污泥是污水的衍生物， 随着城镇污水处理设施的快速建设和污水处理率的提高，污泥产量急剧增加，污泥已成为污水处理发展的制约因素。深度脱水是目前国内主要的污泥处理技术之一，是指对污泥进行调理后，通过机械方式进一步去除污泥的水分，污泥含水率可达到55%~65%。现有的污泥深度脱水技术和装置，主要采用“化学调理+板框压滤”的组合方式，存在处理循环周期长，滤布经常更换，需辅助人工卸料，占地面积相对较大等问题。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的不足，提供一种能连续稳定脱水，易损件少，运行维护费用低，操作简便，所需人工少，处理效率高，处理循环周期短的集成式污泥深度脱水装置。
为解决上述技术问题，本实用新型采用以下技术方案：
一种集成式污泥深度脱水装置，包括加药组件、脱水反应组件、离心脱水组件和进泥管，所述加药组件和进泥管分别与脱水反应组件输入端连通，所述脱水反应组件输出端与离心脱水组件连通。
作为上述技术方案的进一步改进：
所述加药组件包括环保脱水剂制备器和破胶剂制备器，所述环保脱水剂制备器通过环保脱水剂计量泵与脱水反应组件输入端连通，所述破胶剂制备器通过破胶剂计量泵与脱水反应组件输入端连通。
所述脱水反应组件包括依次连通的脱水工作液生成器、脱水工作液存储器和脱水反应器，所述环保脱水剂计量泵和破胶剂计量泵连接至脱水工作液生成器，所述进泥管连接至脱水反应器，所述脱水反应器输出端与离心脱水组件连通。
所述脱水反应器输出端设有连接至离心脱水组件的螺杆泵。
所述脱水工作液生成器、脱水工作液存储器和脱水反应器均装设有机械搅拌器。
还包括用于控制脱水工作液与污泥比重的比重控制器，所述比重控制器连接至进泥管出口和脱水工作液存储器出口。
所述加药组件和比重控制器设于中部，所述脱水反应组件和离心脱水组件分设于两侧。
与现有技术相比，本实用新型的优点在于：
本实用新型的集成式污泥深度脱水装置，能连续稳定脱水，而且易损件少，运行维护费用低，所需人工少，操作简便，处理效率高，处理循环周期短;离心脱水组件可在高速旋转而产生强大离心力的作用下，对物料进行每天24小时的连续分离，脱水后的污泥含水率能降至50%以下，且物料处于全密封的状态下工作，保证环境清洁干净。
