申请日2014.03.13
公开(公告)日2014.06.04
IPC分类号C02F103/38; C02F9/04
摘要
本发明公开了一种基于离子交换的低浓度PVB废水
权利要求书
1.一种基于离子交换的低浓度PVB废水处理设备，用于处理蓄水池内的 废水并将处理后的水排入稀水回用池，其特征在于：包括砂滤罐、阳床、除碳 器、阴床、大孔树脂柱和活性炭过滤器，所述砂滤罐的入水口为所述低浓度PVB 废水处理设备的入水口，所述砂滤罐的出水口依次与所述阳床、所述除碳器、 所述阴床、所述大孔树脂柱和所述活性炭过滤器连接，所述活性炭过滤器的出 水口为所述低浓度PVB废水处理设备的出水口。
2.根据权利要求1所述的基于离子交换的低浓度PVB废水处理设备，其 特征在于：所述阳床、所述阴床和所述大孔树脂柱均为两个，通过调节阀门实 现并联或串联连接。
说明书
基于离子交换的低浓度PVB废水处理设备
技术领域
本发明涉及一种PVB废水处理设备，尤其涉及一种基于离子交换的低浓度 PVB废水处理设备。
背景技术
聚乙烯醇缩丁醛简称PVB，是聚乙烯醇和丁醛在盐酸的催化下产生的缩合 物，在PVB生产过程中会产生大量的PVB漂洗水，其废水中含有丁醛、聚乙烯 醇缩丁醛、聚乙烯醇、氯离子、氢离子，成分复杂，pH值低。单纯釆用生物法 或物理、化学法均很难处理达标，处理成本高且不易推广。国内外对该废水处 理工艺的研究也较少，目前还没有能够很好解决此问题的低浓度PVB废水处理 设备。
发明内容
本发明的目的就在于为了解决上述问题而提供一种基于离子交换的低浓度 PVB废水处理设备。
本发明通过以下技术方案来实现上述目的：

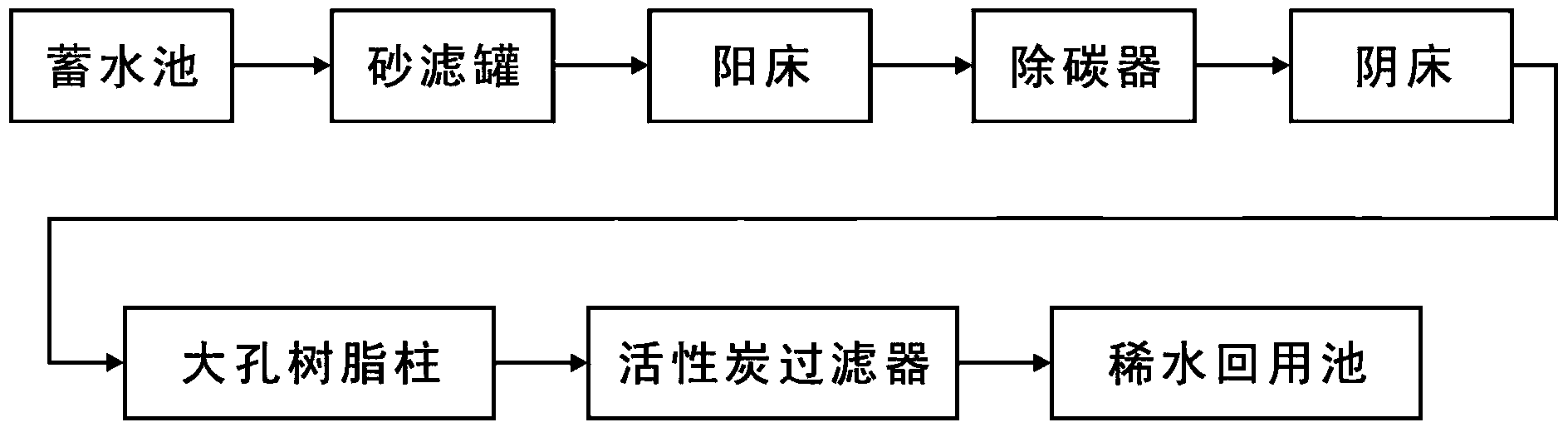

一种基于离子交换的低浓度PVB废水处理设备，用于处理蓄水池内的废水 并将处理后的水排入稀水回用池，包括砂滤罐、阳床、除碳器、阴床、大孔树 脂柱和活性炭过滤器，所述砂滤罐的入水口为所述低浓度PVB废水处理设备的 入水口，所述砂滤罐的出水口依次与所述阳床、所述除碳器、所述阴床、所述 大孔树脂柱和所述活性炭过滤器连接，所述活性炭过滤器的出水口为所述低浓 度PVB废水处理设备的出水口。
上述结构中，砂滤罐内填充石英沙，用于将不溶性物质过滤下来;阳床即 阳离子交换器，也称为压力式过滤器，用于去除废水中的钠离子;除碳器是一 种用鼓风脱气的方式除去水质游离二氧化碳的设备，用于除去废水中大部分碱 度;阴床即阴离子交换器，用于除去大部分的氯离子以及少量丁醛;大孔树脂 柱即填充有大孔树脂的过滤柱，用于除去大部分丁醛;活性炭过滤器即以活性 炭为过滤介质的过滤器，用于吸附余下的低含量有机物。砂滤罐、阳床、除碳 器、阴床、大孔树脂柱和活性炭过滤器均为现有常规设备。
为了提高效率，所述阳床、所述阴床和所述大孔树脂柱均为两个，通过调 节阀门实现并联或串联连接。
本发明的有益效果在于：
本发明将砂滤、阴阳离子交换、大孔树脂吸附结合在一起，实现了低浓度 PVB废水的高效处理，出水质量达标;处理后的稀水脱盐后回用，有利于降低 运行成本;整个设备无废水排放，无有毒有害固体废弃物对外排放，利于环保; 采用两个阳床、两个阴床和两个大孔树脂柱，有利于提高水质和处理效率，并 延长工作周期，节约再生费用。
