申请日2014.03.12
公开(公告)日2015.07.22
IPC分类号C02F3/00
摘要
本发明揭示了一种浮筒式滗水器，位于SBR反应池内，主要应用于城市污水处理、工业废水处理、化学环保污水处理等行业，其包括输气管道、限位柱、浮筒、进水管、中心管、设置在所述浮筒外壁上的复数配重装置、排水伸缩胶管以及排水弯管，所述输气管道通过一输气管与浮筒相通，用于向浮筒内输气或将浮筒内的气体排出，所述浮筒活动设置在限位柱上，且沿着限位柱上下升降，反应池内的澄清水经进水管由下往上汇集到中心管后，再依次经排水伸缩胶管、排水弯管排出池外。本发明适用于中小型的SBR工艺中，具有结构简单，无需传动机构驱动，自重轻便，造价低，安装便捷，便于推广等特点。
权利要求书
1.一种浮筒式滗水器，位于SBR反应池内，其特征在于：所述浮筒式 滗水器包括输气管道，限位柱，浮筒，进水管，中心管，设置在所述浮筒 外壁上的复数配重装置，与中心管相接的排水伸缩胶管，以及与所述排水 伸缩胶管相接的排水弯管，所述输气管道通过一输气管与所述浮筒相通， 用于向浮筒内输气或将浮筒内的气体排出，所述浮筒活动设置在限位柱上， 且沿着限位柱在所述SBR反应池内上下升降，在所述限位柱之间设置有限 位板，所述限位板对应浮筒内最低水位线设置，所述进水管包括穿过浮筒 的中部及伸出浮筒外的两个端部，所述端部的开口朝下，所述中心管设置 在所述进水管的中心位置且与进水管相通。
2.根据权利要求1所述的浮筒式滗水器，其特征在于，所述输气管道布 设在所述SBR反应池的外壁上。
3.根据权利要求1或2所述的浮筒式滗水器，其特征在于，所述输气管 道上设置有进气电磁阀和排气电磁阀，分别控制浮筒内的进气与排气，所 述输气管一端设置在进气电磁阀和排气电磁阀之间，另一端与浮筒相通。
4.根据权利要求1所述的浮筒式滗水器，其特征在于，所述SBR反应 池的上端设置一固定架，所述限位柱固定在所述固定架上。
5.根据权利要求1或4所述的浮筒式滗水器，其特征在于，所述浮筒通 过一限位滑块活动连接在限位柱上。
6.根据权利要求1所述的浮筒式滗水器，其特征在于，所述配重装置采 用配重管，所述配重管通过配重管固定块固定在浮筒外壁上。
7.根据权利要求1所述的浮筒式滗水器，其特征在于，所述浮筒的顶部 和底部分别设置有浮筒上盖和浮筒下盖。
8.根据权利要求7所述的浮筒式滗水器，其特征在于，所述浮筒下盖上 设置复数气压排水口。
9.根据权利要求1所述的浮筒式滗水器，其特征在于，所述排水弯管上 设置有出水电磁阀。
说明书
浮筒式滗水器
技术领域
本发明涉及环保设备技术领域，尤其是涉及一种无动力的、适用于中 小型的SBR工艺中的浮筒式滗水器。
背景技术
滗水器是SBR(Sequencing Batch Reactor Activated Sludge Process，序 列间歇式活性污泥法)工艺采用的定期排除澄清水的设备，它具有能从静 止的池表面将澄清水滗出，而不搅动沉淀，确保出水水质的作用。目前国 内污水处理中SBR滗水器主要有三种形式：虹吸式、旋转式、套筒式，其 中旋转式滗水器最为普遍，它是由撇水堰槽、下降管、水平管、水下轴承 组成一体，以水平管为转轴上下旋转，撇水堰槽随之上下移动，将水面表 层澄清水撇入，再经下降管汇入水平管，最后从出水管排出。
但旋转式滗水器主要定位于大中型以上的污水处理上，整体结构笨重， 安装和维护维修上极不方便;且一般都需要专门配备动力电源和控制系统， 操作复杂且造价高昂，而一些中小型的SBR处理工程中需要无动力、简便 易行、造价低廉的滗水装置，因此现有的旋转式滗水器已无法适应这些需 求。
发明内容
本发明的目的在于克服现有技术的缺陷，提供一种浮筒式滗水器，主 要适用于中小型的SBR工艺中，具有结构简单，自重轻便，造价低，安装 便捷等特点。

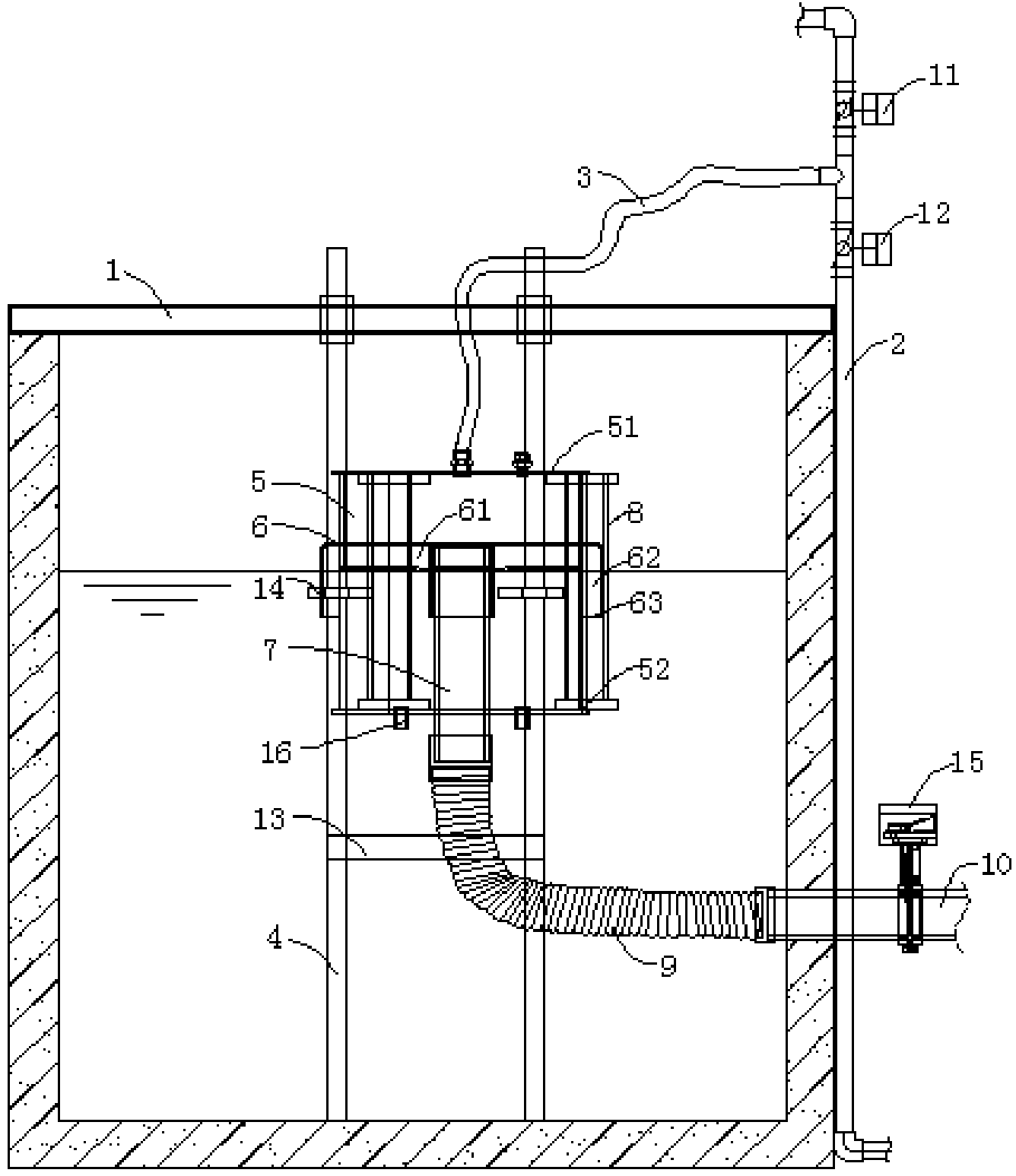

为实现上述目的，本发明提出如下技术方案：一种浮筒式滗水器，位 于SBR反应池内，用于滗出反应池上方的澄清水，所述SBR反应池内设 置最高水位线和最低水位线，所述浮筒式滗水器包括输气管道，限位柱， 浮筒，进水管，中心管，设置在所述浮筒外壁上的复数配重装置，与中心 管相接的排水伸缩胶管，以及与所述排水伸缩胶管相接的排水弯管，所述 输气管道通过一输气管与所述浮筒相通，用于向浮筒内输气或将浮筒内的 气体排出，所述浮筒活动设置在限位柱上，且沿着限位柱在所述最高水位 线与最低水位线间上下升降，所述进水管包括穿过浮筒的中部及伸出浮筒 外的两个端部，所述端部的开口朝下，所述中心管设置在所述进水管的中 心位置且与进水管相通，反应池内的澄清水经进水管汇聚到中心管后，再 依次经排水伸缩胶管、排水弯管排出池外。
优选地，所述输气管道布设在所述SBR反应池的外壁上。
优选地，所述输气管道上设置有可自动打开和关闭的进气电磁阀和排 气电磁阀，用于分别控制浮筒内的进气与排气，所述输气管一端设置在进 气电磁阀和排气电磁阀之间，另一端与浮筒相通。
优选地，所述SBR反应池的上端设置一固定架，所述限位柱固定在所 述固定架上。
优选地，所述浮筒通过一限位滑块活动连接在限位柱上，可避免浮筒 在浮力作用下发生倾斜，确保浮筒按照限位柱这一运行轨道上下升降，运 行可靠。
优选地，在所述限位柱之间设置有限位板，所述限位板对应所述最低 水位线设置，使得浮筒与池内水泥临界面保持一定距离。
优选地，所述配重装置采用配重管，所述配重管通过配重管固定块固 定在浮筒外壁上，用于增加浮筒上的重量。
优选地，所述浮筒的顶部和底部分别设置有浮筒上盖和浮筒下盖。
优选地，所述浮筒下盖上设置复数气压排水口，用于在浮筒内通气情 况下将浮筒内的水及时排到反应池内。
优选地，所述排水弯管上设置有出水电磁阀，便于排水弯管排水和待 机状态的切换。
与现有技术相比，本发明的有益效果是：
1、本发明利用浮筒自身的重力和浮力在反应池内自行升降，无需动力 驱动机构，结构简单，同时也相应降低了滗水器的制造成本，更实用，便 于推广。
2、本发明中的进水口开口朝下设计，使得池内澄清水的流向为由下往 上，由外到内，确保浮渣不会进入排水管道内，保证了水面的平稳性，进 而保证了出水水质。
3、浮筒依靠限定柱随水位自动升降，平稳不倾斜，运行可靠。
4、限位柱下方设有限位板，使得浮筒与池内水泥临界面保持一定距离， 工作时不扰动污泥层，进一步保证了排出水的水质。
5、本发明选用不锈钢材质和PP-H等防腐蚀的材质制造，使用寿命更长。
6、本发明中的管道均为软管连接，不受活动限制，连接处用卡箍紧固， 灵活方便，维护便捷。
