申请日2014.03.11
公开(公告)日2014.06.18
IPC分类号B01D24/02; C02F9/14; C02F9/02; C02F1/28
摘要
本发明专利公开了一种污水处理过滤装置，尤其涉及一种采用丝瓜络纤维进行污水一级A过滤处理或企业污水初步过滤处理的系统。本发明专利采用的技术方案为：一种采用丝瓜络纤维进行污水处理的过滤装置，其特征是，包括丝瓜络过滤导水装置、缓冲水池，所述丝瓜络过滤导水装置设置在缓冲水池出水口处。本实用新型专利的优点在于：丝瓜络属于纯天然植物纤维，丝瓜络内含有大量植物膜，也含有部分植物胶，过滤吸附性极佳,既能过滤水中的悬浮物，还可以吸附色素，降低出水色度;并且透水性好，耐腐蚀性强，易清洗，清洗后可循环利用，不会对水质造成二次污染。
权利要求书
1.一种采用丝瓜络纤维进行污水处理的过滤装置，其特征是，包括丝瓜络过滤导水装置、缓冲水池(2)，所述丝瓜络过滤导水装置设置在缓冲水池(2)出水口处。
2.根据权利要求1所述的采用丝瓜络纤维进行污水处理的过滤装置，其特征是，所述丝瓜络过滤导水装置是固定于墙体的钢槽(8)填塞至少两层导水栅栏组成的导水墙(4)。
3.根据权利要求2所述的采用丝瓜络纤维进行污水处理的过滤装置，其特征是，所述导水栅栏是用大眼钢网将去除皮去籽后的至少两层丝瓜络进行均匀压制形成的统一规格的导水栅栏。

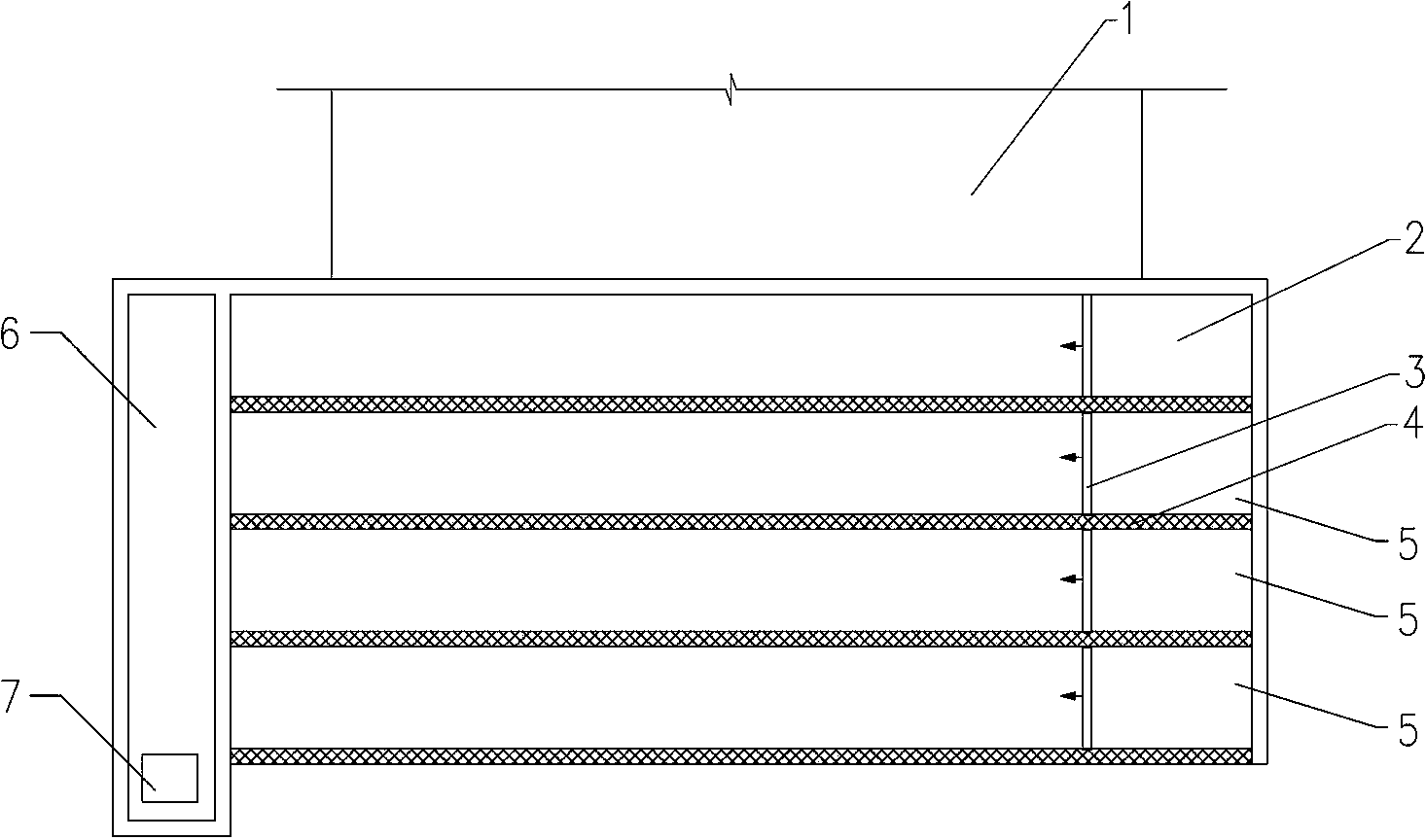

4.根据权利要求1或2所述的采用丝瓜络纤维进行污水处理的过滤装置，其特征是，还包括缓冲水池(2)进水口相连的二沉池(1)、沉淀井(6)、污泥泵(7)、多级过滤水池(5);缓冲水池(2)设置在多级过滤水池(5)上部，所述多级过滤水池(5)为阶梯式水池，缓冲水池(2)与多级过滤水池(5)上下之间、过滤水池上下之间设置丝瓜络过滤导水装置，缓冲水池(2)和多级过滤水池(5)底部设有沉淀槽(9)，沉淀槽(9)内设有污泥刮推器(3)，缓冲水池(2)和多级过滤水池(5)一侧设沉淀井(6)，沉淀井内(6)设有污泥泵(7)，沉淀井(6)与多级过滤水池(5)和缓冲水池(2)的沉淀槽(9)之间设有连接阀门，丝瓜络过滤导水装置外侧下方设有高压喷水反冲洗头(10)，内侧上方设有高压喷水直冲洗头(11)，高压喷水反冲洗头(10)、高压喷水直冲洗头(11)固定于钢槽(8)上。
5.根据权利要求4所述的采用丝瓜络纤维进行污水处理的过滤装置，其特征是，所述丝瓜络过滤导水装置高于各水池内水位高度。
6.根据权利要求2所述的采用丝瓜络纤维进行污水处理的过滤装置，其特征是，所述丝瓜络过滤导水装置的钢槽(8)是立体框架结构或箱型框架结构。
说明书
采用丝瓜络纤维进行污水处理的过滤装置
技术领域
本发明专利公开了一种污水处理过滤装置，尤其涉及一种采用丝瓜络纤维进行污水一级A过滤处理或企业污水初步过滤处理的系统。
背景技术
随着社会经济的快速发展，工业化和城市化水平的不断提高，水体污染问题越来越严重，致使我国水环境污染和水质富营养化问题更加突出，水质富营养化会导致水体中藻类大量繁殖，引起赤潮和水华等问题，使水体大面积产生蓝藻，造成水体发臭，不但会引起严重的生态环境危害，污染城市和工业给水水源，直接影响到广大人民饮水的安全，而且造成十分惨重的经济损失。
在我国很多地区，水环境污染和水质富营养化已经成为社会经济可持续发展的重要制约因素。实现工业企业清洁生产，污水全面治理和各种污染物有效控制，已经成为当前非常紧迫和艰巨的任务。
特别是污染企业排水口，污水未经处理，直接排放。现在及未来，必须在排水口设立污水处理装置。
发明内容
本发明专利公开了一种污水处理过滤装置，可用于一级A水处理及污染企业的污水初步过滤，采用植物原料降低水中ss、COD、总磷总氮含量及解决污水处理脱色难题，解决当前处理技术成本高的问题。
本发明专利采用的技术方案为：一种采用丝瓜络纤维进行污水处理的过滤装置，其特征是，包括丝瓜络过滤导水装置、缓冲水池，所述丝瓜络过滤导水装置设置在缓冲水池出水口处。
根据所述的采用丝瓜络纤维进行污水处理的过滤装置，其特征是，所述丝瓜络过滤导水装置是固定于墙体的钢槽填塞至少两层导水栅栏组成的导水墙4。
根据所述的采用丝瓜络纤维进行污水处理的过滤装置，其特征是，所述导水栅栏是用大眼钢网将去除皮去籽后的至少两层丝瓜络进行均匀压制形成的统一规格的导水栅栏。
根据所述的采用丝瓜络纤维进行污水处理的过滤装置，其特征是，还包括缓冲水池进水口相连的二沉池、沉淀井、污泥泵、多级过滤水池;缓冲水池设置在多级过滤水池上部，所述多级过滤水池为阶梯式水池，缓冲水池与多级过滤水池上下之间、过滤水池上下之间设置丝瓜络过滤导水装置，缓冲水池和多级过滤水池底部设有沉淀槽，沉淀槽内设有污泥刮推器，缓冲水池和多级过滤水池一侧设沉淀井，沉淀井内设有污泥泵，沉淀井与多级过滤水池和缓冲水池的沉淀槽之间设有连接阀门，丝瓜络过滤导水装置外侧下方设有高压喷水反冲洗头，内侧上方设有高压喷水直冲洗头，高压喷水反冲洗头、高压喷水直冲洗头固定于钢槽上。
根据所述的采用丝瓜络纤维进行污水处理的过滤装置，其特征是，所述丝瓜络过滤导水装置高于各水池内水位高度。
根据所述的采用丝瓜络纤维进行污水处理的过滤装置，其特征是，所述丝瓜络过滤导水装置的钢槽是立体框架结构或箱型框架结构。
本发明专利的优点在于：
1、丝瓜络属于纯天然植物纤维，丝瓜络内含有大量植物膜，也含有部分植物胶，过滤吸附性极佳,既能过滤水中的悬浮物，还可以吸附色素，降低出水色度;并且透水性好，耐腐蚀性强，易清洗，清洗后可循环利用，不会对水质造成二次污染。此外，使用过的丝瓜络废料，晒干后可焚烧发电，遵循可持续发展的原则。
2、去掉原有技术使用水泵房抽水的过程，节约了在生产的电量消耗，降低了运行成本。
