申请日2014.01.28
公开(公告)日2014.07.02
IPC分类号C02F1/00
摘要
本实用新型公开了一种环保型油田污水回收装置，是由过滤沉降器、接收缓冲罐、污水泵和移动台车组成，过滤沉降器、接收缓冲罐和污水泵均设置在移动台车上，过滤沉降器与接收缓冲罐连通，接收缓冲罐与污水泵的进口连通，过滤沉降器的进口端与注水间连通，污水泵的出口与集油间连通;采用牵引车直接将本实用新型牵引到现场，工艺衔接简单，减少人员操作，不需要铲车、吊车配合，降低了污水回收的复杂性和成本。
权利要求书

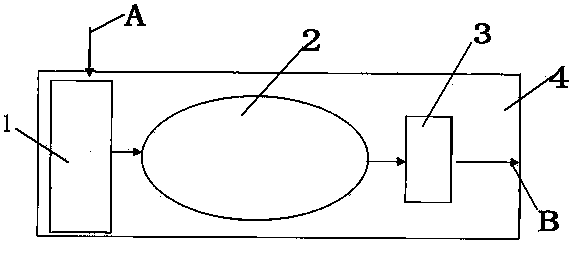

1.一种环保型油田污水回收装置，其特征在于：其是由过滤沉降器(1)、 接收缓冲罐(2)、污水泵(3)和移动台车(4)组成，过滤沉降器(1)、接 收缓冲罐(2)和污水泵(3)均设置在移动台车(4)上，过滤沉降器(1) 与接收缓冲罐(2)连通，接收缓冲罐(2)与污水泵(3)的进口连通，过滤 沉降器(1)的进口端与注水间(A)连通，污水泵(3)的出口与集油间(B) 连通。
说明书
环保型油田污水回收装置
技术领域
本实用新型涉及一种污水回收装置，特别涉及一种环保型油田污水回收 装置。
背景技术
在油田的生产中，原油生产与产出水永远相伴，经常出现需要排放生产污 水的情况，无序排放给土壤环保造成威胁，经过油田污水污染过的土地，几 年甚至几十年都无法耕种。油田污水主要有以下几种：注水管线冲洗;油、 水管线事故漏失;油、水井下作业等污水排放。
现有的污水回收设备存在安装复杂、运输不方便，投入操作人力多、需要 铲车和吊车配合以及污水回收成本高的问题。
发明内容
本实用新型的目的是为了解决现有的污水回收设备存在的上述问题，而提 供一种环保型油田污水回收装置。
本实用新型是由过滤沉降器、接收缓冲罐、污水泵和移动台车组成，过 滤沉降器、接收缓冲罐和污水泵均设置在移动台车上，过滤沉降器与接收缓 冲罐连通，接收缓冲罐与污水泵的进口连通，过滤沉降器的进口端与注水间 连通，污水泵的出口与集油间连通。
本实用新型的工作过程：
注水间冲洗管线污水自排污闸门排出后，进入过滤沉降器，经过缓冲、过 滤和颗粒物沉淀，基本达到较低机械杂质后，进入接收缓冲罐，再由污水泵 排入井组集油间的回油管线。即保障了油井正常生产。从而使单井能够注好 水、注够水，最终提高油田的开发效果。
本实用新型的有益效果：
采用牵引车直接将本实用新型牵引到现场，工艺衔接简单，减少人员操作， 不需要铲车、吊车配合，降低了污水回收的复杂性和成本。
本实用新型适用于注水井泄压、注水管线冲洗、油井冲沙排液、油井作业 排液、油田具备集油和注水配套工艺流程的污水回收。
