申请日2014.05.04
公开(公告)日2014.10.08
IPC分类号B01D36/04
摘要
本实用新型公开了一种污水的污杂物定时清除处理装置，包括水槽本体和控制器，水槽本体上设置有隔板，第一水槽上设置有污杂物清除机构，第二水槽上设置有玻璃钢过滤格栅，第三水槽上设置有沉淀斜板，第一水槽和第二水槽之间的连接通道上设置有与控制器连接的电磁阀，本实用新型由第一水槽中的污杂物清除机构完成对污杂物过滤和清除，去除污水当中的杂物和污油，经第二水槽中的玻璃钢过滤格栅进一步过滤及降低污水流速，有利于第三水槽中沉淀斜板的顺利工作，通过由控制器控制电磁阀确保污杂物在第一水槽中清除干净，与现有技术相比，本实用新型结构更加简单、合理，成本低，方便应用于家庭之中。
权利要求书

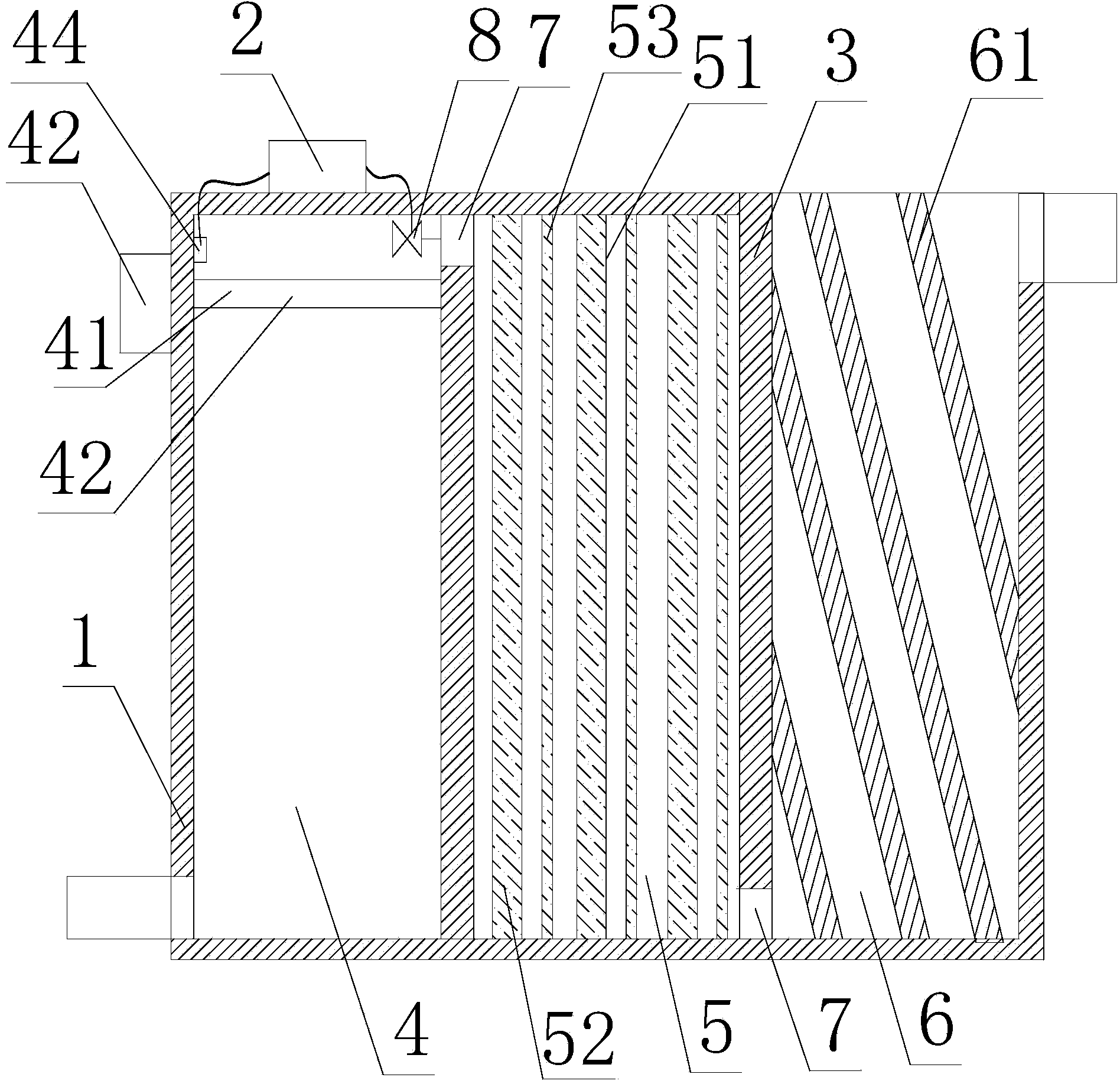

1.一种污水的污杂物定时清除处理装置，包括水槽本体(1)和控制器(2)，控 制器(2)固定在水槽本体(1)上，所述水槽本体(1)上设置有污水进水口 (11)和污水出水口(12)，其特征在于：所述水槽本体(1)上设置有隔板 (3)，所述隔板(3)将水槽本体(1)内腔分为第一水槽(4)、第二水槽(5) 和第三水槽(6)，所述第一水槽(4)、第二水槽(5)和第三水槽(6)经连 接通道(7)依次连通，所述第一水槽(4)上设置有污杂物清除机构(41)， 第二水槽(5)上设置有过滤格栅组(51)，第三水槽(6)上设置有沉淀斜板 (61)，所述第一水槽(4)和第二水槽(5)之间的连接通道(7)上设置有 与控制器(2)连接的电磁阀(8)。
2.如权利要求1所述的一种污水的污杂物定时清除处理装置，其特征在于：所 述污杂物清除机构(41)包括驱动电机(42)和污杂物输送履带(43)，所述 污杂物输送履带(43)水平固定在第一水槽(4)上，驱动电机(42)驱动连 接所述的污杂物输送履带(43)。
3.如权利要求2所述的一种污水的污杂物定时清除处理装置，其特征在于：所 述污杂物输送履带(43)的上方设置有液位传感器(44)，所述液位传感器(44) 与控制器(2)连接。
4.如权利要求1所述的一种污水的污杂物定时清除处理装置，其特征在于：所 述过滤格栅组(51)由粗格栅(52)和细格栅(53)相互间隔排列组合形成。
5.如权利要求1～4中任意一项所述的一种污水的污杂物定时清除处理装置，其 特征在于：所述污水进水口(11)位于水槽本体(1)的底部。
说明书
一种污水的污杂物定时清除处理装置
【技术领域】
本实用新型涉及家用水处理设备领域，特别是一种污水的污杂物定时清除 处理装置。
【背景技术】
造成我国水污染严重的主要原因之一是由于全国城市污水处理率较低，使 大量的城市污水未经处理而直接外排，导致了严重的水污染，并加剧了水资源 的短缺。加上随着城市化和工业化进程的加快，城市污水产生量不断增大，使 得水环境污染日益严重。
现有技术提供的污水处理装置设备结构复杂，虽能够起到净化效果，但是 成本较大，无法普及至普通家庭中，而目前生活上，人们无法清除污水中的杂 物，不能有效地实现了对油水混合物的分离，直接排出或二次利用后容易出现 管道堵塞的情况，生活十分不便。
【实用新型内容】
本实用新型的目的就是解决现有技术中的问题，提出一种污水的污杂物定 时清除处理装置，可以去除污水中杂质和油污，防止管道堵塞，方便二次利用 或直接排放。
为实现上述目的，本实用新型提出了一种污水的污杂物定时清除处理装置， 包括水槽本体和控制器，控制器固定在水槽本体上，所述水槽本体上设置有污 水进水口和污水出水口，所述水槽本体上设置有隔板，所述隔板将水槽本体内 腔分为第一水槽、第二水槽和第三水槽，所述第一水槽、第二水槽和第三水槽 经连接通道依次连通，所述第一水槽上设置有污杂物清除机构，第二水槽上设 置有玻璃钢过滤格栅，第三水槽上设置有沉淀斜板，所述第一水槽和第二水槽 之间的连接通道上设置有与控制器连接的电磁阀。
作为优选，所述污杂物清除机构包括驱动电机和污杂物输送履带，所述污 杂物输送履带水平固定在第一水槽上，驱动电机驱动连接所述的污杂物输送履 带。
作为优选，所述污杂物输送履带的上方设置有液位传感器，所述液位传感 器与控制器连接。
作为优选，所述过滤格栅组由粗格栅和细格栅相互间隔排列组合形成。
作为优选，所述污水进水口位于水槽本体的底部。
本实用新型的有益效果：本实用新型由第一水槽中的污杂物清除机构完成 对污杂物过滤和清除，去除污水当中的杂物和污油，经第二水槽中的玻璃钢过 滤格栅进一步过滤及降低污水流速，有利于第三水槽中沉淀斜板的顺利工作， 通过由控制器控制电磁阀确保污杂物在第一水槽中清除干净，与现有技术相比， 本实用新型结构更加简单、合理，成本低，方便应用于家庭之中。
