申请日2014.09.03
公开(公告)日2015.01.07
IPC分类号C02F1/52; B01F15/02
摘要
本实用新型涉及一种水处理溶药搅拌系统的配套装置，是一种在PAC、PAM药粉溶解过程中，为使药粉充分溶解的一种干粉投加装置。其主要特点包括有在料仓出口处设有可旋转并有离心作用的闸门，当闸门在静止状态时，起到了阻挡药粉排出的作用。当其旋转时，药粉在离心力的作用下，均匀抛向搅拌池内，配合搅拌机溶解搅拌，避免了药粉的结块及溶解不均匀等现象，大大提高溶药搅拌效果，该装置为溶药搅拌的配套设备。与配有螺旋输送等装置的干粉投加机相比较，具有药粉投加均匀，药粉抛洒分布面大，制造与运行成本低等优点。
权利要求书
1.一种水处理溶药搅拌系统的药粉投加装置，其特征在于包括有设有料斗，在料斗内设有减 速机动力系统，在料斗出口处设有可旋转并有离心作用的旋转闸门，减速机动力系统的传动 轴与旋转闸门固连;减速机动力系统设在隔离罩内，隔离罩设有透气管伸出料斗。
2.如权利要求1所述的水处理溶药搅拌系统的药粉投加装置，其特征在于在所述的旋转闸门 的上表面，均匀分布多个叶片，其叶片包角为75-85度，叶片呈弧状，圆弧R为120-150mm， 叶片高度为20-25mm;外径为320-400mm;叶片分布内径为85-100mm。
说明书
水处理溶药搅拌系统的药粉投加装置
技术领域：
本实用新型涉及一种药粉投加装置，尤其涉及用于水处理溶药搅拌系统的药粉投加装置。
背景技术：
在饮用水及污水处理工艺中，用于沉淀和混凝的化学药剂如PAC、PAM的投加与制配已 成为最常用的方法之一，而在应用这些工艺方法时，一个最重要的部分就是如何最经济的、 效果最好的将药剂干粉配制成所需的溶液。干粉投加是配制药剂溶液的一个重要环节。当前 在饮用水及污水处理的过程中，PAC、PAM的投加存在如下问题：
1、人工投加;全靠人工打开包装袋，将药粉整袋直接投入溶药池(罐)中，经搅拌获取 药剂溶液。所产生的溶解效果很不理想，存在药粉溶解不均匀，或者存在药粉结块沉于溶解 池底等现象。
2、应用现有的干粉投加设备，虽然大大提高了药粉的溶解效果，并且减轻了劳动强度， 但仍存在一些问题，其一;目前干粉投加机多采用螺旋输送结构，机型大，占地面积多，并 且设备制造成本高。其二;仍然是在溶解池面上某一部位开孔，集中投加。投加速度快时会 对药液的溶解效果仍有一定影响。
实用新型内容：
本实用新型的目的在于避免现有技术缺陷，提出一种水处理溶药搅拌系统的药粉投加装 置。以解决现有的PAM、PAC干粉投加设备结构复杂，造价高，投加点集中等问题。

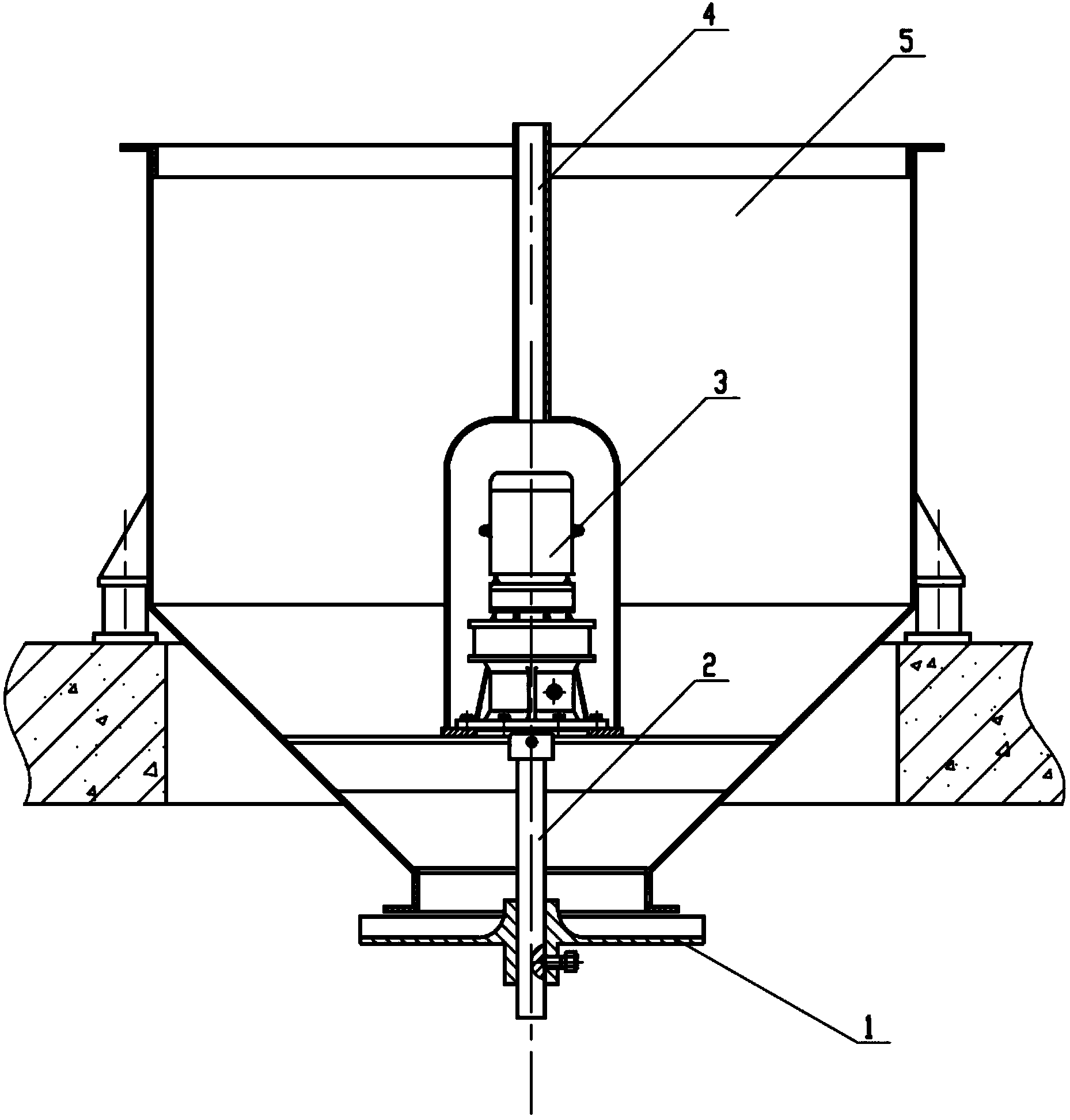

本实用新型的目的可以通过采用以下技术方案来实现：一种水处理溶药搅拌系统的药粉 投加装置，其主要特点在于包括有该投加装置设有料斗，在料斗内设有减速机动力系统，在 料仓出口处设有可旋转并有离心作用的旋转闸门，减速机动力系统的传动轴与旋转闸门固连; 减速机动力系统设在隔离罩内，隔离罩设有透气管伸出料仓。
当闸门在静止状态时，利用药粉的静内摩擦，起到了阻挡药粉排出的作用。当其旋转时， 药粉在离心力的作用下，均匀地，呈伞状地、圆形面分布地抛向搅拌池内的液面，配合搅拌 机溶解搅拌，避免了药粉的结块及溶解不均匀等现象，大大提高溶药搅拌效果，该装置为溶 药搅拌的配套设备。
所述的水处理溶药搅拌系统的药粉投加装置，在所述的旋转闸门的上表面，均匀分布多 个叶片，其叶片包角为75-85度，叶片呈弧状，圆弧R为120-150mm，叶片高度为20-25mm。 外径为320-400mm。叶片分布内径为85-100mm。
所述的水处理溶药搅拌系统的药粉投加装置，所述的减速机动力系统3提供给旋转闸门 的旋转线速度为2.5米/秒至4米/秒(视所需药粉抛洒分布面直径而定)，动力为0.37至 0.55KW。
本实用新型的有益效果是，与配有螺旋输送等装置的干粉投加机相比较，具有药粉投加 均匀，药粉抛洒分布面大，制造与运行成本低等优点。
