申请日2014.09.03
公开(公告)日2015.03.04
IPC分类号C02F9/14
摘要

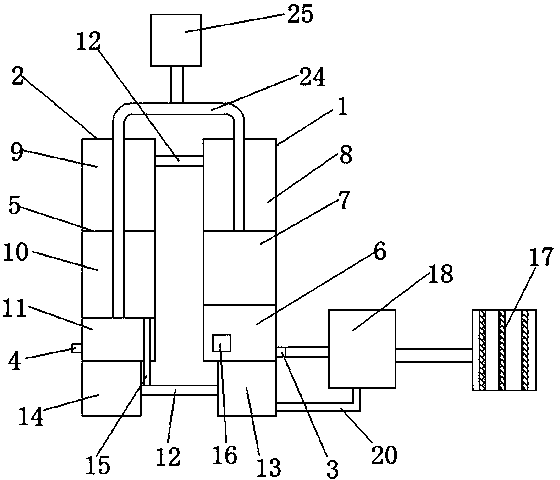

本实用新型公开了一种一体式污水处理设备，属于污水处理领域，该一种一体式污水处理设备，包括密封腔体一和腔体二，腔体一上设有进水口，腔体二上设有出水口，腔体一隔成污泥池、污泥吸附池和一级氧化池，腔体二隔成消毒池、三级氧化池和二级氧化池，腔体一和腔体二并排设置，一级氧化池和二级氧化池通过管道相连接，腔体一设有二沉池一，腔体二设有二沉池二，二沉池一和二沉池二通过管道相连接，二沉池一与污泥池相通，二沉池二下方设有排污管与三级氧化池相通，污泥池内设有污水泵，该一体式污水处理系统或设备设置在地表下方，不占地表面积，可以达到污水循环处理的能力，提升净化能力。
权利要求书
1.一种一体式污水处理设备，其特征在于：包括密封的圆柱形腔体一和腔体二，腔体一上设有进水口，腔体二上设有出水口，腔体一沿轴线设置有隔板，从进水口一侧依次隔成污泥池、污泥吸附池和一级氧化池，污泥池、污泥吸附池和一级氧化池相互之间是相通的，腔体二沿轴线设置有隔板，从出水口一侧依次隔成消毒池、三级氧化池和二级氧化池，消毒池、三级氧化池和二级氧化池相互之间是相通的，腔体一和腔体二并排设置，一级氧化池和二级氧化池位于同侧，两者通过管道相连接，腔体一靠近进水口的一侧设有二沉池一，腔体二靠近出水口的一侧设有二沉池二，二沉池一和二沉池二通过管道相连接，二沉池一与污泥池相通，二沉池二下方设有排污管与三级氧化池相通，所述污泥池内设有污水泵，该一体式污水处理系统或设备设置在地表下方。
2.根据权利要求1所述的一体式污水处理系统或设备，其特征在于：所述一体式污水处理系统或设备还包括调节池和缺氧池，调节池与缺氧池相连接，缺氧池与进水口相连接，调节池内设有栅格，缺氧池内设有NZP-II型填料，调节池和缺氧池设置在地表下方。
3.根据权利要求2所述的一体式污水处理系统或设备，其特征在于：所述污泥池内设有污泥硝化系统，污泥池上方设有回流污管与调节池相通。
4.根据权利要求1所述的一体式污水处理系统或设备，其特征在于：所述一体式污水处理系统或设备还包括支撑装置，该支撑装置包括平行设置的底板和盖板，底板和盖板之间垂直设有立柱，所述腔体一盒腔体二设置在支撑装置形成的空间内。
5.根据权利要求1所述的一体式污水处理系统或设备，其特征在于：所述一级氧化池和二级氧化池内设有NZP-I型填料，三级氧化池内设有NZP-II型填料。
6.根据权利要求1所述的一体式污水处理系统或设备，其特征在于：所述一体式污水处理系统或设备还包括外部风机，所述一级氧化池、二级氧化池和三级氧化池内在中心轴线上设有曝气管，曝气管与外部风机相连接。
说明书
一种一体式污水处理设备
技术领域
本实用新型涉及污水处理领域，特别涉及一种一体式污水处理设备。
背景技术
随着经济和人口的增长，对大自然的污染愈来愈受到人类的重视，人们对生活环境的质量要求逐步提高，污水处理设备成为必不可少的除污设备。污水处理按其原理，可分为物理、化学和生物处理三类，近年来，污水预处理采用的基本形式是：污水进水→粗格栅→集水井→提升泵房→细格栅→沉砂池，这主要针对污水中含有不同粒径的颗粒杂质进行过滤，而对生物类杂质却始终无法完全清除。
传统的污水处理装置往往安置在地面上，存在着结构分散，占用场地大，工艺复杂，环境变动因素较大等问题，给降低使用成本带来不小的难度。
发明内容
本实用新型所要解决的技术问题是提供一种一体式污水处理设备，不占地表面积，可以循环处理，提升处理效果，以解决现有技术中导致的上述多项缺陷。
为实现上述目的，本实用新型提供以下的技术方案：一种一体式污水处理设备，包括密封的圆柱形腔体一和腔体二，腔体一上设有进水口，腔体二上设有出水口，腔体一沿轴线设置有隔板，从进水口一侧依次隔成污泥池、污泥吸附池和一级氧化池，污泥池、污泥吸附池和一级氧化池相互之间是相通的，腔体二沿轴线设置有隔板，从出水口一侧依次隔成消毒池、三级氧化池和二级氧化池，消毒池、三级氧化池和二级氧化池相互之间是相通的，腔体一和腔体二并排设置，一级氧化池和二级氧化池位于同侧，两者通过管道相连接，腔体一靠近进水口的一侧设有二沉池一，腔体二靠近出水口的一侧设有二沉池二，二沉池一和二沉池二通过管道相连接，二沉池一与污泥池相通，二沉池二下方设有排污管与三级氧化池相通，所述污泥池内设有污水泵，该一体式污水处理系统或设备设置在地表下方。
采用该技术方案的有益效果是：一体式污水处理系统或设备设置在地表下方不占地表空间，该系统由两个分开的腔体组成，可以根据现场条件并排设置，二沉池一与污泥池相通，二沉池二下方设有排污管与三级氧化池相通，形成水路循环，起到循环处理的效果，提升净化能力。
优选的，所述一体式污水处理系统或设备还包括调节池和缺氧池，调节池与缺氧池相连接，缺氧池与进水口相连接，调节池内设有栅格，缺氧池内设有NZP-II型填料，调节池和缺氧池设置在地表下方。
优选的，所述污泥池内设有污泥硝化系统，污泥池上方设有回流污管与调节池相通。
采用该技术方案的有益效果是：调节池设有置格栅调节污水水质、水量、调以拦截污水中的大颗粒杂物确保水泵正常运行，缺氧池为脱氮处理而设置，经过格栅分离后的污水自流进缺氧池与接触池中的回流硝化液混合，缺氧池中放置NZP-II型填料作为反硝化细菌的载体，填料对氮、磷、硫化物去除效果好。
优选的，所述一体式污水处理系统或设备还包括支撑装置，该支撑装置包括平行设置的底板和盖板，底板和盖板之间垂直设有立柱，所述腔体一盒腔体二设置在支撑装置形成的空间内。
采用该技术方案的有益效果是：设备上部荷载由钢筋混凝土盖板传还给立柱，立柱传还给底板，设备不承荷载，防止地表发生塌陷。
优选的，所述一级氧化池和二级氧化池内设有NZP-I型填料，三级氧化池内设有NZP-II型填料。
采用该技术方案的有益效果是：NZP-I型填料，该填料选用优质PVC制成的新型折波填料，填料间距30mm比表面积达400m2/m3以上，不堵塞，表面有波纹、易挂膜，该填料具有质理轻、安装合理、组装后配水均匀、不会造成死角现象，有利于生物膜的生长，提高生物量与生物的活性。
NZP-II型填料，该填料选用特制塑料和树脂组成，结构科学、新颖、填料比表面积达1000m2/m3，比重轻0.97g/cm3，不堵塞，易挂膜。该填料是由纤丝球体，网络外壳和通心多孔柱体组成的球形填料，只须直接投加、不须固定、难降解物质去除效果好，氮、磷、硫化物去除效率高，无剩余污泥产生。
优选的，所述一体式污水处理系统或设备还包括外部风机，所述一级氧化池、二级氧化池和三级氧化池内在中心轴线上设有曝气管，曝气管与外部风机相连接。
采用该技术方案的有益效果是：采用中心廊道式曝气，曝气管设置在池的中间，在曝气时，空气能带动水向两边循环，形成二个环流。罐体为圆形，因此无死角。其气孔小，不易堵塞，调整与更换方便。
