申请日2014.04.25
公开(公告)日2014.08.27
IPC分类号G01N33/18
摘要
本实用新型提供一种油田现场污水结垢速率测试装置，包括试验管段、试片安装器，所述试验管段两端并联在被测管段上，所述试验管段径向开设一个垂直于轴线并相交于轴线的贯通孔，形成上通孔和下通孔，在上通孔上设置试片安装器，所述试片安装器将试片在试验管段内腔安装在下通孔处。所述试验管段内还设置有关断阀，所述关断阀上端在上通孔处通过法兰与试片安装器密封式连接，关断阀的下端通过法兰密封式连接在下通孔外围。本实用新型更真实地反应实际的结垢情况是关键的问题所在，安装在被测装置上在一定周期内进行结垢速率的测试。
权利要求书
1.一种油田现场污水结垢速率测试装置，其特征在于，包括试验管段、试片安装器，所述试验管段两端并联在被测管段上，所述试验管段径向开设一个垂直于轴线并相交于轴线的贯通孔，形成上通孔和下通孔，在上通孔上设置试片安装器，所述试片安装器将试片在试验管段内腔安装在下通孔处。
2.根据权利要求1所述的一种油田现场污水结垢速率测试装置，其特征在于，所述试验管段内还设置有关断阀，所述关断阀上端在上通孔处通过法兰与试片安装器密封式连接，关断阀的下端通过法兰密封式连接在下通孔外围。
3.根据权利要求2所述的一种油田现场污水结垢速率测试装置，其特征在于，所述试片安装在试验管段上，达到试验过程中试片的内横截面和管壁内侧壁在同一环面内。
4.根据权利要求1所述的一种油田现场污水结垢速率测试装置，其特征在于，所述试片安装器包括安装器主体、手柄，所述手柄设置在安装器主体内腔并与安装器主体内腔呈滑动式密封连接。
5.根据权利要求4所述的一种油田现场污水结垢速率测试装置，其特征在于，所述手柄前端设置螺纹，所述试片上也设置螺纹，所述试片通过螺纹能连接在手柄前端。
6.根据权利要求4所述的一种油田现场污水结垢速率测试装置，其特征在于，所述安装器主体向外引出一管道，该管道上依次设置压力表和放空阀。
7.根据权利要求4所述的一种油田现场污水结垢速率测试装置，其特征在于，所述试验管段与被测管段相互平行。
说明书
一种油田现场污水结垢速率测试装置
技术领域
本实用新型涉及油田污水测试系统，具体地说是一种油田现场污水结垢速率测试装置。
背景技术
随着油田开发的不断深入，油田注水开发已被普遍采用以提高采收率，但因此造成了油水井井筒管柱、工具设备、地面集输系统、注水系统及地层结垢问题日趋严重。而结垢往往造成设备管线表面状况恶化、能耗增加，影响正常生产、增加生产成本，甚至造成停产。
多年来，国内外的广大学者对油田结垢进行了大量的研究，但现有的成果只停留在定性研究的水平，如结垢机理、除垢方法、结垢趋势的研究。没有建立水质结垢的定量考核指标，即对实际结垢速率的测定还没有相关的报道。而结垢速率的测定可以更直观地了解各区块集输系统的实际结垢情况，成为评判水质结垢程度的一个重要直观的手段，进而像腐蚀速率一样形成指标，而且可以通过对各区块平均结垢速率进行横向比较，进而研究不同区块影响结垢因素的差异，为除垢研究等提供一定的基础支撑。因此，建立平均结垢速率评价方法，掌握油田污水实际结垢速率，评价油田各区块污水结垢程度，为油田污水系统建立结垢评价系统提供理论依据，显得尤为重要。
发明内容
本实用新型的目的是提供一种油田现场污水结垢速率测试装置，更真实地反应实际的结垢情况是关键的问题所在，安装在被测装置上在一定周期内进行结垢速率的测试。
本实用新型的目的可通过如下技术措施来实现：

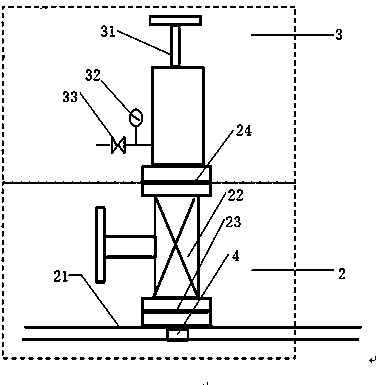

该油田现场污水结垢速率测试装置包括试验管段、试片安装器，所述试验管段两端并联在被测管段上，所述试验管段径向开设一个垂直于轴线并相交于轴线的贯通孔，形成上通孔和下通孔，在上通孔上设置试片安装器，所述试片安装器将试片在试验管段内腔安装在下通孔处。
本实用新型的目的还可通过如下技术措施来实现：
所述试验管段内还设置有关断阀，所述关断阀上端在上通孔处通过法兰与试片安装器密封式连接，关断阀的下端通过法兰密封式连接在下通孔外围。
所述试片安装在试验管段上，达到试验过程中试片的内横截面和管壁内侧壁在同一环面内。
所述试片安装器包括安装器主体、手柄，所述手柄设置在安装器主体内腔并与安装器主体内腔呈滑动式密封连接。
所述手柄前端设置螺纹，所述试片上也设置螺纹，所述试片通过螺纹能连接在手柄前端。
所述安装器主体向外引出一管道，该管道上依次设置压力表和放空阀。
所述试验管段与被测管段相互平行。
本实用新型具有以下有益效果：
(1)首次提出了结垢速率测试装置的设计思路;
(2)制作出了首台专门用于测试油田现场污水结垢情况的装置;
(3)在一定周期内可以真实的反映管道内介质的实际结垢情况，并无需破坏被测试装置。
