申请日2014.01.21
公开(公告)日2014.07.16
IPC分类号C02F3/34; C02F3/00
摘要
本实用新型公开了一种用于微生物处理污水的处理装置，属于污水处理设备制造技术领域。提供一种污水处理效率高，每次处理时不需要重新开始污水处理微生物培养的用于微生物处理污水的处理装置。所述处理装置包括污水处理池，在所述污水处理池的底部设置有所述的污水输入口，在所述污水处理池侧面的中下部设置有所述的清水输出口，还包括固定微生物培养架，在所述的污水处理池内分别设置有固定微生物培养处理区和悬浮微生物培养处理区，所述的固定微生物培养架设置在所述的固定微生物培养处理区内，从所述污水输入口输入所述污水处理池内的污水分别通过所述的固定微生物培养处理区和所述的悬浮微生物培养处理区的循环处理后从所述的清水输出口输出。
权利要求书

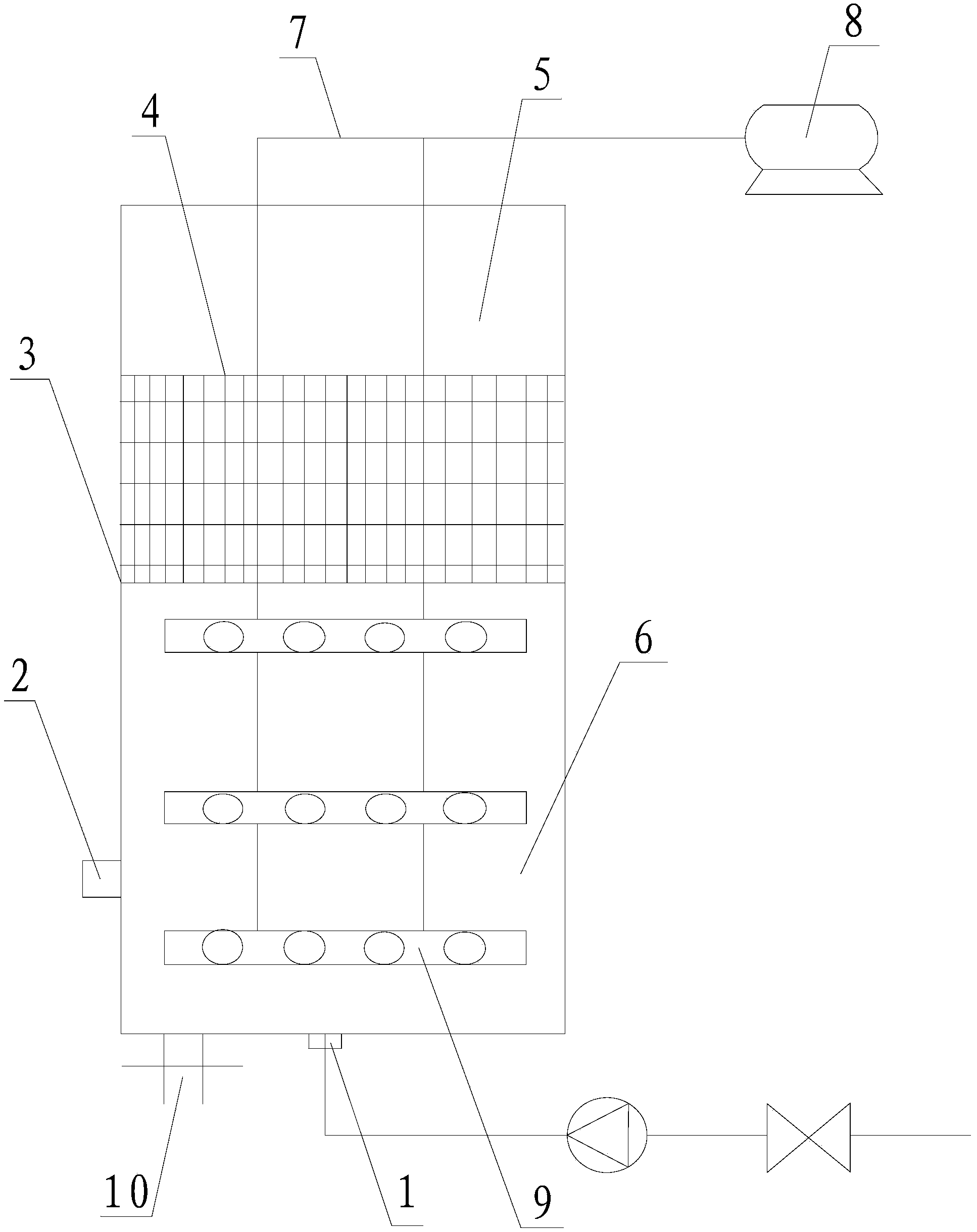

1.用于微生物处理污水的处理装置，包括设置有污水输入口(1)和清水输出口(2) 的污水处理池(3)，所述的污水输入口(1)设置在所述污水处理池(3)的底部，所述的清 水输出口(2)设置在所述污水处理池(3)侧面的中下部，其特征在于：还包括固定微生物 培养架(4)，在所述的污水处理池(3)内分别设置有固定微生物培养处理区(5)和悬浮微 生物培养处理区(6)，所述的固定微生物培养架(4)设置在所述的固定微生物培养处理区(5) 内，从所述污水输入口(1)输入所述污水处理池(3)内的污水分别通过所述的固定微生物 培养处理区(5)和所述的悬浮微生物培养处理区(6)的循环处理后从所述的清水输出口(2) 输出。
2.根据权利要求1所述的用于微生物处理污水的处理装置，其特征在于：所述的固定 微生物培养处理区(5)设置在所述污水处理池(3)的中上部，所述的悬浮微生物培养处理 区(6)设置在所述污水处理池(3)的中下部。
3.根据权利要求1所述的用于微生物处理污水的处理装置，其特征在于：所述的固定 微生物培养架(4)为固定的布置在所述污水处理池(3)中上部的细网架。
4.根据权利要求3所述的用于微生物处理污水的处理装置，其特征在于：所述微生物 处理装置还包括污水循环升力系统(7)，所述的污水循环升力系统(7)布置在所述的悬浮微 生物培养处理区(6)内。
5.根据权利要求4所述的用于微生物处理污水的处理装置，其特征在于：所述的污水 循环升力系统(7)包括鼓风机(8)和连接在所述鼓风机(8)的气体输出末端的曝气头(9)， 所述的污水循环升力系统(7)通过所述的曝气头(9)布置在所述的悬浮微生物培养处理区 (6)内。
6.根据权利要求1、2、3、4或5所述的用于微生物处理污水的处理装置，其特征在于： 在所述污水处理池(3)的底部还设置有排空口(10)。
说明书
用于微生物处理污水的处理装置
技术领域
本实用新型涉及一种处理装置，尤其是涉及一种用于微生物处理污水的处理装置，属于 污水处理设备设计制造技术领域。
背景技术
用微生物处理污水是目前污水处理技术领域最环保、最彻底，且不存在后序环保问题的 一种污水处理技术。现有技术中，采用微生物处理污水时，先在污水处理池内通过曝气的方 式利用原生污水培养悬浮污水处理微生物，然后再向污水处理池内输入需要处理的污水，利 用所述的悬浮微生物分解污水中的污染物实现对污水的处理。这种污水处理方式具有一个明 显的缺陷，就是在污水处理完成输出清水时悬浮微生物会随清水的输出而被带走，这样，既 影吶处理后的清水的再利用，同时，需要经常进行污水处理微生物的培养，使污水处理的效 率变得极为低下。在一定程度上无法满足现有大量污水需要处理的要求。
实用新型内容
本实用新型所要解决的技术问题是：提供一种污水处理效率高，每次处理时不需要重新 开始污水处理微生物培养的用于微生物处理污水的处理装置。
为解决上述技术问题所采用的技术方案是：用于微生物处理污水的处理装置，包括设置 有污水输入口和清水输出口的污水处理池，所述的污水输入口设置在所述污水处理池的底部， 所述的清水输出口设置在所述污水处理池侧面的中下部，还包括固定微生物培养架，在所述 的污水处理池内分别设置有固定微生物培养处理区和悬浮微生物培养处理区，所述的固定微 生物培养架设置在所述的固定微生物培养处理区内，从所述污水输入口输入所述污水处理池 内的污水分别通过所述的固定微生物培养处理区和所述的悬浮微生物培养处理区的循环处理 后从所述的清水输出口输出。
进一步的是，所述的固定微生物培养处理区设置在所述污水处理池的中上部，所述的悬 浮微生物培养处理区设置在所述污水处理池的中下部。
进一步的是，所述的固定微生物培养架为固定的布置在所述污水处理池中上部的细网架。
进一步的是，所述微生物处理装置还包括污水循环升力系统，所述的污水循环升力系统 布置在所述的悬浮微生物培养处理区内。
进一步的是，所述的污水循环升力系统包括鼓风机和连接在所述鼓风机的气体输出末端 的曝气头，所述的污水循环升力系统通过所述的曝气头布置在所述的悬浮微生物培养处理区 内。
进一步的是，在所述污水处理池的底部还设置有排空口。
本实用新型的有益效果是：由于将所述的污水处理池有意识的设置为固定微生物培养处 理区和悬浮微生物培养处理区，并在所述的固定微生物培养处理区设置一个固定微生物培养 架。这样，经过一次性污水处理微生物的培养后，由于有大量的污水处理微生物被所述的固 定微生物培养架固定在污水处理池的固定微生物培养处理区，既使悬浮微生物培养处理区内 的大量悬浮微生物在清水的输出过程中被带走，由于在固定微生物培养处理区通过固定微生 物培养架固定有大量的污水处理微生物，从而使新的污水被输出后，也不需要进行新的污水 处理微生物的培养，从而有效的提高了污水处理的效率。
