申请日2010.08.05
公开(公告)日2011.02.02
IPC分类号C02F3/28
摘要
本实用新型公开了一种生物厌氧处理池污泥收集装置，包括罐体，污泥收集管置于罐体之中，污泥收集管与污泥泵的进口连通，其特征在于，所述罐体是底部小、上面大的椎体形状，在罐体上方装有若干个周向均布的冲水管，冲水管与冲水泵连通;将锥体内的污泥冲至锥底，在锥底上方装有一个喇叭状污泥抽吸口，污泥抽吸口与污泥收集管连通。本实用新型的可以有效回收污泥，降低了发生堵管的概率。

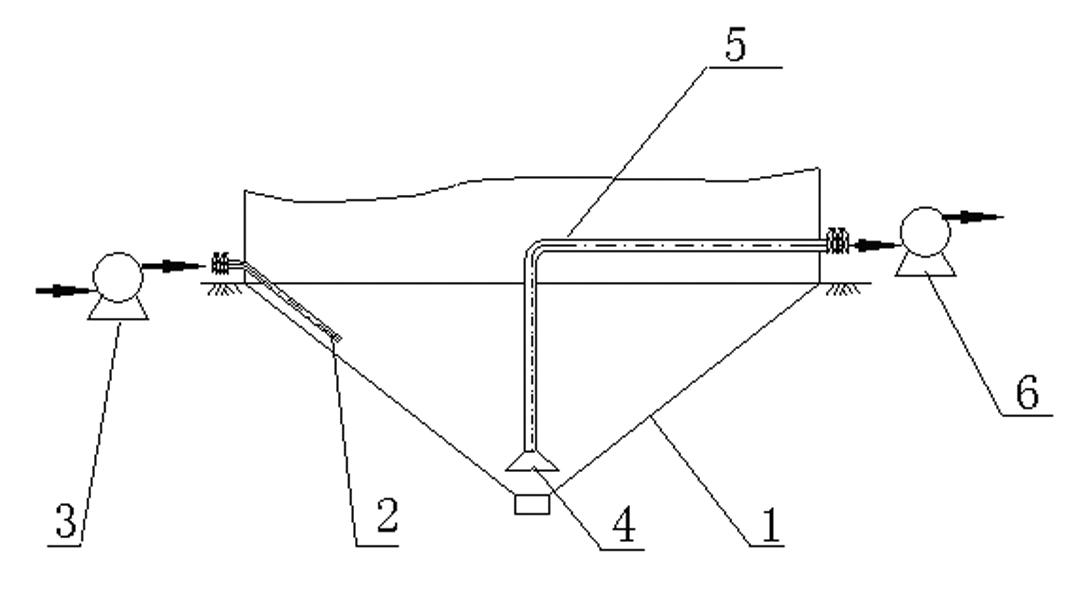

摘要附图
权利要求书
1.一种生物厌氧处理池污泥收集装置，包括罐体，污泥收集管置于罐体之中，污泥收集管与污泥泵的进口连通，其特征在于，所述罐体是底部小、上面大的椎体形状，在罐体上方装有若干个周向均布的冲水管，冲水管与冲水泵连通，将锥体内的污泥冲至锥底，在锥底上方装有一个喇叭状污泥抽吸口，污泥抽吸口与污泥收集管连通。
说明书
生物厌氧处理池污泥收集装置
技术领域
本实用新型涉及一种生物厌氧处理池污泥收集收集装置。
背景技术
生物厌氧处理池污泥收集罐，通常包括罐体、污泥泵的进口与污泥收集管连通，污泥收集管置于罐体之中。现有罐体是平底;其污泥抽吸口是若干个与集泥管连通的平开口并与集泥管一起设在罐体底部;造成污泥抽吸口离泵越远，其抽吸力就越小，故离泵较近的污泥抽吸口更容易把泥抽出，因此，污泥抽吸口离泵较近的泥水走短路，较远的则抽不出。故现有生物厌氧处理池污泥收集管不能完全有效回收污泥，还时有堵管现象。
实用新型内容
本实用新型目的在于提供一种生物厌氧处理池污泥收集装置，以实现能有效回收污泥，不会发生堵管现象。
本实用新型的技术方案是：包括罐体、污泥收集管置于罐体之中，污泥收集管与污泥泵的进口连通，其特征在于，所述罐体是底部小、上面大的椎体形状，在罐体上方装有若干个周向均布的冲水管，冲水管与冲水泵连通，将锥体内的污泥冲至锥底，在锥底上方装有一个喇叭状污泥抽吸口，污泥抽吸口与污泥收集管连通。
本实用新型的可以有效回收污泥，降低了发生堵管的概率。
