申请日2014.04.23
公开(公告)日2014.07.16
IPC分类号E03D1/00; E03C1/12; E03B11/06; E03B1/04
摘要
本发明提供了一种将生活废水收集用于冲厕的装置，包括冲厕马桶和连接在冲厕马桶上的冲厕器，还包括蓄水部分、动力部分和清理部分;蓄水部分用于对废水进行收集和存储，将收集的废水供冲厕马桶使用，包括蓄水室、废水流入管道和储水池;动力部分用于为废水流通提供动力，通过人们不经意走动踩压预埋的压力气泵装置进行气压收集，包括气囊压力室、防逆流装置、气囊、Y形管、放气阀、充气阀、气压存储室、压力气泵和气体止回阀;清理部分用于对蓄水部分进行清理，包括清理入水管道、清理出水管道、清理入水管道阀门和清理出水管道阀门。本发明解决了将废水二次利用的问题，该装置具有节水、节能的优点，符合目前社会的发展趋势。
权利要求书

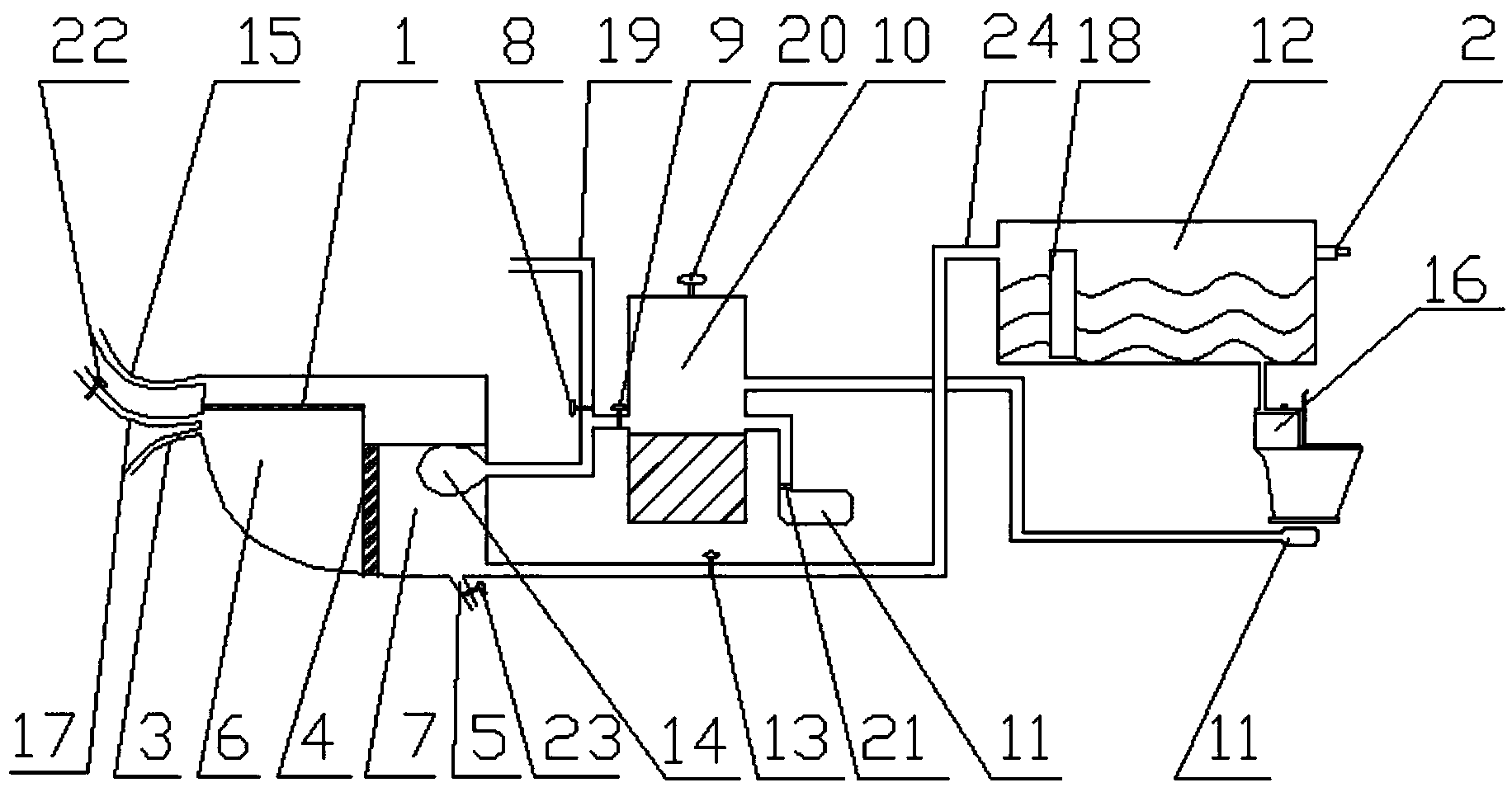

1.一种将生活废水收集用于冲厕的装置，包括冲厕马桶和连接在冲厕 马桶上的冲厕器(16)，其特征在于：还包括用于收集存储废水并冲厕的蓄 水部分、用于为废水流通提供动力的动力部分和用于对蓄水部分进行清理的 清理部分;
所述蓄水部分，包括蓄水室(6)和储水池(12)，所述蓄水室(6)的 外部连接有供废水流入的废水流入管道(15)，所述蓄水室(6)的底部还外 接有与所述储水池(12)相连接的连通管道(24)，所述储水池(12)通过 管道与所述冲厕器(16)连通;
所述动力部分，包括气囊压力室(7)、防逆流装置(4)、气囊(14)、Y 形管、气压存储室(10)和压力气泵(11)，所述气囊压力室(7)设置在所 述蓄水室(6)的内部，所述气囊压力室(7)的底部设有通道口，所述通道 口与所述连通管道(24)靠近蓄水池(6)一端的管口形状大小相匹配，所 述通道口与所述连通管道(24)靠近蓄水池(6)一端的管口密封的互相连 接在一起，将所述气囊压力室(7)与所述储水池(12)连通，所述气囊压 力室(7)和所述蓄水室(6)之间设有所述防逆流装置(4)，所述防逆流装 置(4)能使蓄水室(6)中的废水流入气囊压力室(7)中，并防止废水从 气囊压力室(7)流回蓄水室(6)中;在所述气囊压力室(7)内设有所述 气囊(14)，所述气囊(14)通过所述Y形气管与所述气压存储室(10)连 接，所述Y形气管不与所述气囊(14)和所述气压存储室(10)连接的一端 为出气管道(19)，所述Y形气管上且靠近于所述气压存储室(10)的一侧 设有充气阀(9)，在所述出气管道(19)上设有放气阀(8);所述压力气泵 (11)有多个，每个所述压力气泵(11)通过管道分别与所述气压存储室(10) 连接，通过人体踩压所述压力气泵(11)产生压力并将空气压入所述气压存 储室(10)中存储，在每个所述压力气泵(11)上设有气体止回阀(21);
所述清理部分，包括清理入水管道(17)和清理出水管道(5)，所述蓄 水室(6)靠近所述废水流入管道(15)的一侧外接有所述清理入水管道(17)， 所述清理入水管道(17)上设有清理入水管道阀门(22)，所述蓄水室(6) 的底部外接有所述清理出水管道(5)，所述清理出水管道(5)上设有清理 出水管道阀门(23)。
2.根据权利要求1所述一种将生活废水收集用于冲厕的装置，其特征 在于：所述防逆流装置(4)为鸭嘴阀装置。
3.根据权利要求1所述一种将生活废水收集用于冲厕的装置，其特征 在于：在所述气压存储室(10)的顶端还外接有可向所述气压存储室(10) 内手动充气的手动增压杆(20)。
4.根据权利要求1所述一种将生活废水收集用于冲厕的装置，其特征 在于：所述储水池(12)的外侧面上设有供观测池内蓄水水位的水位视窗 (18)。
5.根据权利要求1所述一种将生活废水收集用于冲厕的装置，其特征 在于：所述蓄水室(6)靠近所述清理入水管道(17)的一侧还外接有用于 将过剩水量排出的防倒溢通道(3)，所述防倒溢通道(3)的水平位置高于 所述气囊压力室(7)的水平高度。
6.根据权利要求1所述一种将生活废水收集用于冲厕的装置，其特征 在于：在所述连通管道(24)上设有防止水倒流的止回阀(13)。
7.根据权利要求1至6任一项所述一种将生活废水收集用于冲厕的装 置，其特征在于：所述储水池(12)还外接有能将自来水灌入储水池(12) 的自来水通道(2)。
8.根据权利要求1至6任一项所述一种将生活废水收集用于冲厕的装 置，其特征在于：所述蓄水室(6)的内部且靠近所述废水流入管道(15) 处设有可拆卸的过滤消毒网片(1)。
说明书
一种将生活废水收集用于冲厕的装置
技术领域
本发明属于水处理技术领域，特别涉及一种将生活废水收集用于冲厕的 装置。
背景技术
水资源是人类生产生活中最关键的资源之一，目前，生态环境遭到严重 的破坏，水体污染严重，水资源紧缺。日常生活中洗衣机废水、洗澡水等废 水大多数直接倒掉，造成浪费。如何对生活废水进行收集并二次利用，是目 前需研究的方向。
发明内容
本发明的目的是提供一种将生活废水收集用于冲厕的装置，能对生活废 水进行收集、利用，通过人们不经意走动踩压预埋的压力气泵装置进行气压 收集，从而为废水的流通提供了动力，降低成本，解决将废水二次利用的问 题。
本发明解决上述技术问题的技术方案如下：
一种将生活废水收集用于冲厕的装置，包括冲厕马桶和连接在冲厕马桶 上的冲厕器，还包括用于收集存储废水并冲厕的蓄水部分、用于为废水流通 提供动力的动力部分和用于对蓄水部分进行清理的清理部分;
所述蓄水部分，包括蓄水室和储水池，所述蓄水室的外部连接有供废水 流入的废水流入管道，所述蓄水室的底部还外接有与所述储水池相连接的连 通管道，所述储水池通过管道与所述冲厕器连通;
所述动力部分，包括气囊压力室、防逆流装置、气囊、Y形管、气压存 储室和压力气泵，所述气囊压力室设置在所述蓄水室的内部，所述气囊压力 室的底部设有通道口，所述通道口与所述连通管道靠近蓄水池一端的管口形 状大小相匹配，所述通道口与所述连通管道靠近蓄水池一端的管口密封的互 相连接在一起，将所述气囊压力室与所述储水池连通，所述气囊压力室和所 述蓄水室之间设有所述防逆流装置，防逆流装置主要由阀板、密封圈、铰链、 逆止阀组成，用于单向水流具有防止倒灌的功能，所述防逆流装置能使蓄水 室中的废水流入气囊压力室中，并防止废水从气囊压力室流回蓄水室中;在 所述气囊压力室内设有所述气囊，所述气囊通过所述Y形气管与所述气压存 储室连接，所述Y形气管不与所述气囊和所述气压存储室连接的一端为出气 管道，所述Y形气管上且靠近于所述气压存储室的一侧设有充气阀，在所述 出气管道上设有放气阀;需要加水时，所述放气阀为关闭状态，打开所述充 气阀，所述气压存储室具有高气压能将所述气囊胀大，使废水从蓄水室压上 储水池中，打开所述放气阀并关闭所述充气阀，将气囊中的气体放出，便于 再次加水，可重复执行该步骤进行加水;所述压力气泵(压力气泵为从封闭 空间排除空气或从封闭空间添加空气的一种装置，具体可为“脚动气泵”， 以脚力为动力的气泵，通过脚力不停压缩空气，产生气压)有多个，每个所 述压力气泵通过管道分别与所述气压存储室连接，通过人体踩压所述压力气 泵产生压力并将空气压入所述气压存储室中存储，在每个所述压力气泵上设 有用于防止气体回流的所述气体止回阀(如采用如下专利技术中披露的部 件：一种止回阀，专利号为CN200480009796.1);所述压力气泵可预埋设于 人们常行走的地方，利用人在其上走动以及站立时产生的压力对空气进行压 缩，将压缩后的空气存储在气压存储室中。
所述清理部分，包括清理入水管道和清理出水管道，所述蓄水室靠近所 述废水流入管道的一侧外接有所述清理入水管道，所述清理入水管道上设有 清理入水管道阀门，所述蓄水室的底部外接有所述清理出水管道，所述清理 出水管道上设有清理出水管道阀门;清理时，打开所述清理入水管道阀门和 所述清理出水管道，清水从清理入水管道流入从清理出水管道流出。
本发明的有益效果为：能对生活废水进行收集、利用，通过人们不经意 的踩压预埋的压力气泵装置进行气压收集，从而为废水流通提供动力，降低 成本，解决将废水二次利用的问题，该装置具有节水、节能的优点，符合目 前社会的发展趋势。
在上述技术方案的基础上，本发明还可以做如下改进。
进一步，所述防逆流装置为鸭嘴阀装置，鸭嘴阀由弹性氯丁橡胶加人造 纤维经特殊加工而成，形状类似鸭嘴，在内部无压力情况下，鸭嘴出口在本 身弹性作用下合拢，随内部压力逐渐增加，保持液体能在高流速下排出且防 止管道倒流。所述鸭嘴阀装置具有进口和出口，所述鸭嘴阀入口朝向所述蓄 水室，所述鸭嘴阀出口朝向所述气囊压力室的那一侧设置。
进一步，在所述气压存储室的顶端还外接有可向所述气压存储室内手动 充气的手动增压杆。若需要加水但气压存储室内气压不足时，可以通过所述 手动增压杆对气压存储室内进行手动加压。
进一步，所述储水池的外侧面上设有供观测池内蓄水水位的水位视窗。
采用上述进一步方案的有益效果是：掌握储水池内的蓄水情况，便于及 时加水使用。
进一步，所述蓄水室靠近所述清理入水管道的一侧还外接有用于将过剩 水量排出的防倒溢通道，所述防倒溢通道的水平位置高于所述气囊压力室的 水平高度。
采用上述进一步方案的有益效果是：防止废水倒流入废水流入管道中。
进一步，在所述蓄水室与所述储水池连通的管道上设有防止水倒流的止 回阀(如采用如下专利技术中披露的部件：一种止回阀，专利号为 CN200480009796.1)。
采用上述进一步方案的有益效果是：防止储水池的水倒流入蓄水室中。
进一步，所述储水池还外接有能将自来水灌入储水池中的自来水通道。
采用上述进一步方案的有益效果是：当蓄水室没有废水压入储水池中 时，可连通自来水通道并灌入水使用。
进一步，所述蓄水室的内部且靠近所述废水流入管道处设有可拆卸的过 滤消毒网片。
采用上述进一步方案的有益效果是：对废水进行清洁、过滤，并可以拆 卸更换过滤消毒网片，方便使用。
