申请日2014.09.01
公开(公告)日2015.01.21
IPC分类号C02F9/02; B08B13/00; B08B9/36
摘要
本实用新型公开了一种饮料瓶清洗废水回收再利用装置，包括水箱、清洗池，所述的清洗池至少设置为两个，清洗池内设有清洗刷，所述水箱的底部通过管路分别与清洗池连通，所述的清洗池的底部通过管路连接有污水池，污水池通过水泵连接有污水分离装置，污水分离装置的底部设有集水池，集水池的底部通过水泵连接水箱，所述的管路上均设有单向阀。与现有技术相比，本实用新型一水箱水即可反复利用来清洗饮料瓶，既节约了水资源，降低了生产成本，又保证了产品的后期质量。
权利要求书

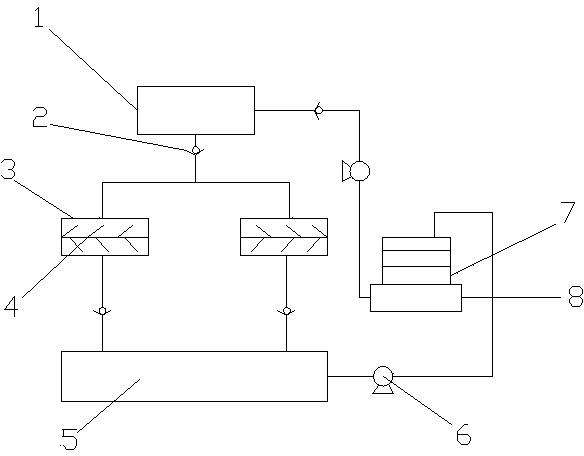

1.一种饮料瓶清洗废水回收再利用装置，包括水箱(1)、清洗池(3)，其特征在于：所述的清洗池(3)至少设置为两个，清洗池(3)内设有清洗刷(4)，所述水箱(1)的底部通过管路分别与清洗池(3)连通，所述的清洗池(3)的底部通过管路连接有污水池(5)，污水池(5)通过水泵(6)连接有污水分离装置(7)，污水分离装置(7)的底部设有集水池(8)，集水池(8)的底部通过水泵(6)连接水箱(1)，所述的管路上均设有单向阀(2)。
2.根据权利要求1所述的饮料瓶清洗废水回收再利用装置，其特征在于：所述的污水分离装置(7)从上至下由活性炭层和RO膜层组成。
说明书
一种饮料瓶清洗废水回收再利用装置
技术领域
本实用新型涉及饮料瓶装罐生产设备领域，特别是一种饮料瓶清洗废水回收再利用装置。
背景技术
目前，饮料瓶在灌装前需要对其进行清洗，而清洗瓶时，大都清洗一次，每次清洗后的水都是直接排放，这样浪费了大量的水资源，不能达到资源的合理利用，提高了生产成本，同时清洗一次的质量差，影响产品后期质量。
发明内容
本实用新型的目的是要提供一种饮料瓶清洗废水回收再利用装置。
为达到上述目的，本实用新型是按照以下技术方案实施的：
一种饮料瓶清洗废水回收再利用装置，包括水箱、清洗池，所述的清洗池至少设置为两个，清洗池内设有清洗刷，所述水箱的底部通过管路分别与清洗池连通，所述的清洗池的底部通过管路连接有污水池，污水池通过水泵连接有污水分离装置，污水分离装置的底部设有集水池，集水池的底部通过水泵连接水箱，所述的管路上均设有单向阀。
作为本实用新型的优选方案，所述的污水分离装置从上至下由活性炭层和RO膜层组成。
与现有技术相比，本实用新型一水箱水即可反复利用来清洗饮料瓶，既节约了水资源，降低了生产成本，又保证了产品的后期质量。
