申请日2010.07.29
公开(公告)日2012.02.01
IPC分类号G01N1/28; B01D53/22; B01D53/26
摘要
本发明提供一种叠成干燥水处理系统，采用样品气冷却模块，半导体冷却模块，膜式干燥模块的串联系统，彻底将样品气进行干燥处理，使其在CPM光电倍增管检测样品荧光之前不含任何水份，扩大了样品的进样体积，从最多1-3ml，扩展为4-8ml，有效提高了检测器的灵敏度和准确度。

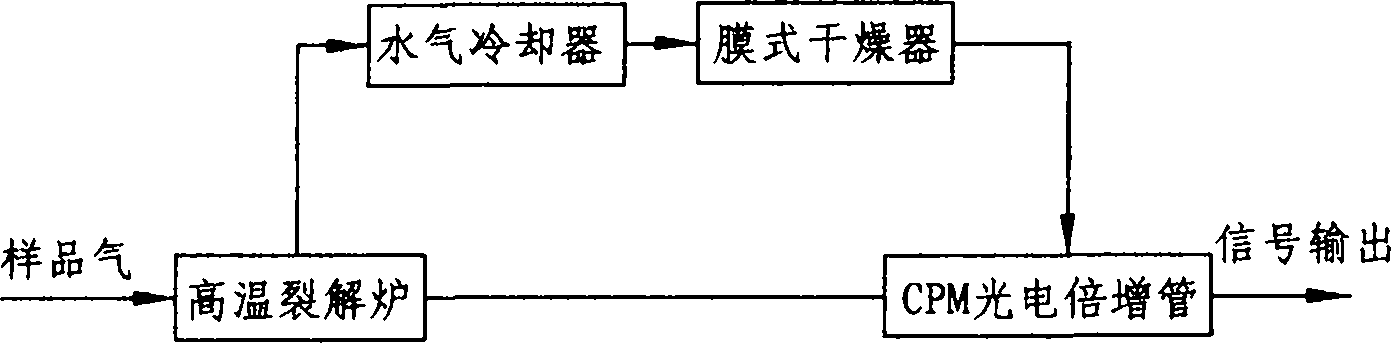

摘要附图
权利要求书
1.一种叠成干燥水处理系统，其特征在于所述系统先将样品气 通过高温裂解炉(1)对样品气进行高温裂解，裂解后的气体在经过 水气冷却器(2)进行冷却，冷却后通过膜式干燥器(3)进行干燥， 最后通过CPM光电倍增管(4)将信号输出。
2.根据权利要求1所述的叠成干燥水处理系统，其特征在于所 述膜式干燥器(3)使用时，待干燥气体由气体进入，经纳米纤维束 内孔后由气体出口排出，利用高分子纤维特别是纳米高分子材料的膜 渗透原理，由于纤维束内外壁的压差，待测气中的水便由内壁渗透到 外壁。经检测后的尾气再由尾气进口导入，流经纤维束与外壳之间的 空腔，利用水的亲和力，把水带出干燥器外。
3.根据权利要求2所述的膜式干燥器(3)，其特征在于所述纤 维束两端的密封塞由高分子胶粘结而成。
4.根据权利要求1所述的叠成干燥水处理系统，其特征在于所 述水气冷却器(2)采用半导体冷却模块。
5.根据权利要求4所述的水气冷却器(2)，其特征在于所述半 导体冷却模块内置气液分离器(4)，四周用保温材料(5)包裹，在 气液分离器左侧的中心位置设有半导体至冷器件(6)，左侧整个立面 设有排风扇(7)散热。
说明书
叠成干燥水处理系统
技术领域
本发明涉及一种叠成干燥水处理系统。
背景技术
物品之所以会损坏、腐烂、变质，主要是由于外因和内因二个因 素引起，外因者，空气、水、温度、生物等的作用;内因，主要是生 物物质自身的新陈代谢作用。如果能使外因和内因的作用减小到最低 程度，则能达到物品在一定时间内保持不变的目的。
干燥法就是驱除物品内部所含的水份，因为水份是一切生物生长 的必要条件之一。生物体水份减少到一定程度，则生物不易或不能生 长繁殖。因而能较长时间的贮藏保存;另外，当有水份存在时，一些 酸碱溶解其内还会发生一些化学作用而使物品变质。
干燥的方法很多，如晒干、烘干、煮干、晾干、喷雾干燥、真空 干燥、冷冻干燥等。一般气体干燥管路采用样品等分法，从主流中分 流出一些样气作为吹扫气，流经干燥管的气体会比分析所需的气体 多，在一定程度上降低了干燥效率。
发明内容
本发明提供一种叠成干燥水处理系统，采用样品气冷却模块，半 导体冷却模块，膜式干燥模块的串联系统，彻底将样品气进行干燥处 理，使其在CPM光电倍增管检测样品荧光之前不含任何水份，扩大了 样品的进样体积，从最多1-3mL，扩展为4-8mL，有效提高了检测器的 灵敏度和准确度。
本发明是这样实现的：所述系统先将样品气通过高温裂解炉1对 样品气进行高温裂解，裂解后的气体在经过水气冷却器2进行冷却， 冷却后通过膜式干燥器3进行干燥，最后通过CPM光电倍增管4将信 号输出。
进一步技术方案是：所述膜式干燥器3使用时，待干燥气体由气 体进入，经纳米纤维束内孔后由气体出口排出，利用高分子纤维特别 是纳米高分子材料的膜渗透原理，由于纤维束内外壁的压差，待测气 中的水便由内壁渗透到外壁。经检测后的尾气再由尾气进口导入，流 经纤维束与外壳之间的空腔，利用水的亲和力，把水带出干燥器外; 所述纤维束两端的密封塞由高分子胶粘结而成;所述水气冷却器2采 用半导体冷却模块;所述半导体冷却模块内置气液分离器4，四周用 保温材料5包裹，在气液分离器左侧的中心位置设有半导体至冷器件 6，左侧整个立面设有排风扇7散热。
叠成干燥水处理系统与传统干燥方法的比较
