申请日2013.10.31
公开(公告)日2014.02.19
IPC分类号C02F9/02
摘要
本发明的目提供一种一体化处理水产品解冻废水的装置，由进水口、格栅、沉淀池、出水口、管道、污水池、污泥管道、膜装置、微曝气装置、污泥泵、曝气管道、，曝气泵，抽水泵，出水池和第二管道组成。本发明装置采用特种PVDF超滤膜为核心，浸没式运行方式，结合微曝气技术，进行净化处理，可以除去水中99%以上悬浮颗粒物及微生物，同时除去海水中的微污染介质，海水后处理色度，悬浮物均达到排放要求。本发明装置结合微生物生化处理与膜处理要求，设计合理，装置占地面积小，处理量大，可在水产品解冻废水处理中的应用。
权利要求书

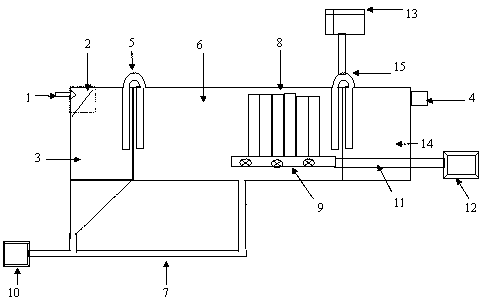

1.一种一体化处理水产品解冻废水的装置，其特征在于，由进水口(1)，格栅(2)，沉淀池(3)，出水口(4)，管道(5)，污水池(6)，污泥管道(7)，膜装置(8)，微曝气装置(9)，污泥泵(10)，曝气管道(11)，曝气泵(12)，抽水泵(13)，出水池(14)、第二管道(15)组成，进水口(1)位于沉淀池(3)的上方，格栅(2)位于进水口(1)后，沉淀池(3)通过第一管道(5)连接污水池(6)，沉淀池(3)底部为三角型设计，污水池(6)内设有膜装置(8)，膜装置(8)底部设有微曝气装置(9)，第二管道(15)连接污水池(6)和出水池(14)，膜装置(8)通过第二管道(15)连接抽水泵(13)，微曝气装置(9)通过曝气管道(11)连接曝气泵(12)，沉淀池(3)和污水池(6)底部连接污泥管道(7)，污泥管道(7)连接污泥泵(10)，出水池(14)上方设有出水口(4)用于处理水的排放。
2.根据权利要求1所述的一种一体化处理水产品解冻废水的装置，其特征在于，沉淀池(3)，污水池(6)，出水池(14)三部分容积比例为1:4-5:1。
3.根据权利要求1或2所述的一种一体化处理水产品解冻废水的装置，其特征在于，膜装置(8)采用抗污染聚偏氟乙烯中空纤维超滤膜为材料，截流分子量为2千-4万道尔顿。
4.递交权利要求1或2所述的一种一体化处理水产品解冻废水的装置在水产品解冻废水处理中的应用。
说明书
一体化处理水产品解冻废水的装置及应用
技术领域
本发明属于环境工程，涉及一体化处理废水的装置，尤其涉及一体化处理水产品解冻废水的装置，适用于水产品废水的处理，尤其适用于解冻废水的处理。
技术背景
高盐废水由于其自身的特殊性质一直是污水处理的难题，此类废水包括高盐生活废水和高盐工业废水。其主要来源有两个方面，一是海水代用，即将海水直接利用于工业生产和生活用水，而形成的污水。解冻及清洗海水使用后产生的废水中具有“三高一低”的特点，即高cod，高盐度，高氨氮，低温度。在处理这类高盐度废水时，由于含盐废水通常具有矿化度高、cod较高等特点，对采用普通微生物处理带来一定的难度。
发明内容
本发明的目的是提供一种一体化处理水产品解冻废水的装置，由进水口，格栅，沉淀池，出水口，管道，污水池，污泥管道，膜装置，微曝气装置，污泥泵，曝气管道，曝气泵，抽水泵，出水池、第二管道组成。进水口位于沉淀池的上方，格栅位于进水口后，沉淀池通过第一管道连接污水池，沉淀池底部为三角型设计，污水池内设有膜装置，膜装置底部设有微曝气装置，第二管道连接污水池和出水池，膜装置通过第二管道连接抽水泵，微曝气装置通过曝气管道连接曝气泵，沉淀池和污水池底部连接污泥管道，污泥管道连接污泥泵，出水池上方设有出水口用于处理水的排放。膜装置采用抗污染聚偏氟乙烯中空纤维超滤膜为材料，截流分子量为2千-4万道尔顿。
沉淀池，污水池，出水池三部分容积比例为1:4-5:1。
本发明的另一个目的是提供所述装置在水产品解冻废水处理中的应用，通过以下步骤实现：解冻水原水经进水口、过格栅后进入沉淀池，沉淀池底部为三角型设计，底部污泥经污泥管道由污泥泵抽出，沉淀池的水经第一管道进入到污水池，沉淀池和污水池的容积比例为1：4~5，沉积在污水池底部的污泥通过污泥管道排出，污水池内的膜装置采用抗污染聚偏氟乙烯中空纤维超滤膜为材料，截流分子量为2千-4万道尔顿，膜装置通过浸没式运行，通过膜截留分子量的过滤作用，水变清澈，再经过第二管道由抽水泵抽出至出水池，污水池与出水池的容积比例为4-5:1，曝气泵通过曝气管道启动微曝气装置，产生微曝气，一方面清洗膜装置表面的沉积物，起到清洗作用，另一方面通过曝气增氧，使得污水池内好氧生化处理得以更好的进行，部分COD得以去除，最终出水池清水由出水口排放。
本发明装置结合微生物生化处理与膜处理要求，设计为占地面积小，处理量大的一体式装置。本发明装置采用特种PVDF超滤膜为核心，浸没式运行方式，结合微曝气技术，进行净化处理，可以除去水中99%以上悬浮颗粒物及微生物，同时除去海水中的微污染介质，海水后处理色度，悬浮物均达到排放要求。
