申请日2013.12.13
公开(公告)日2014.06.18
IPC分类号C02F11/12
摘要
本实用新型涉及城市污泥干燥设备，该设备包括污泥池、柱塞泵、圆盘干燥机和洗涤塔，圆盘干燥机的传热介质出口与翅片管换热器的传热介质入口相连，该翅片管换热器的传热介质出口与废热锅炉相连;洗涤塔的气相出口分别于翅片管换热器的待换热物质入口和废气管道相通，其液相出口与板式换热器的待换热物质入口相连，板式换热器的待换热物质出口分别与文丘里喷射器和洗涤塔的液相入口以及生化处理系统的进料口相通，而且螺旋脱水机的液相出口与生化处理系统的进料口相连。本实用新型具有以下优势：传热介质的热量可以被充分利用，能够有效节约能源;可以减少废气、废液的排放，降低对环境造成的污染。
权利要求书

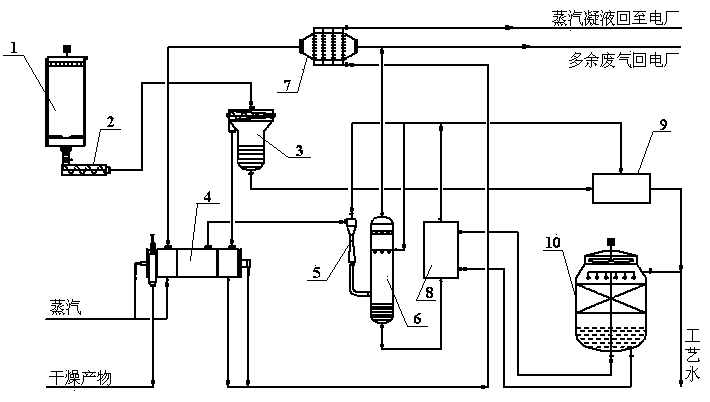

1.城市污泥干燥设备，包括 污泥池(1)、柱塞泵(2)、圆盘干燥机(4)和洗涤塔(6)，其特征在于：所述柱塞泵(2)的进料口与所述污泥池(1)的出料口相连，其出料口与螺旋脱水机(3)的进料口相连;所述螺旋脱水机(3)的出料口与所述圆盘干燥机(4)的进料口相连，其液相出口与生化处理系统(9)的进料口相连;所述圆盘干燥机(4)的进气口与翅片管换热器(7)的待换热物质出口相连，其出气口通过文丘里喷射器(5)与所述洗涤塔(6)的气相入口相连，其传热介质出口与所述翅片管换热器(7)的传热介质入口相连，该翅片管换热器(7)的传热介质出口与废热锅炉相连;所述洗涤塔(6)的气相出口分别于所述翅片管换热器(7)的待换热物质入口和废气管道相通，其液相出口与板式换热器(8)的待换热物质入口相连;所述板式换热器(8)的待换热物质出口分别与所述文丘里喷射器(5)和所述洗涤塔(6)的液相入口以及所述生化处理系统(9)的进料口相通，其冷却介质的进口、出口分别与凉水塔(10)的出水口、进水口相连;所述生化处理系统(9)的出水口分别与所述凉水塔(10)、工艺水管道相通。
说明书
城市污泥干燥设备
技术领域
本实用新型涉及污泥干燥技术领域，尤其涉及城市污泥干燥设备。
背景技术
近年来，随着我国社会经济的发展，城市化进程的加快，城市污泥产量也在不断攀升。污泥中含有大量具有较高热值的成分，如有机物，可用于燃烧发电、制备有机肥料等。因此，随意堆放污泥不仅会污染水源，对环境造成极大的破坏，同时还会造成资源的浪费。
目前，处理污泥的方法有填埋、农用、焚烧、干燥、热处理、堆肥和海洋倾倒等，但这些方法各有其优势的同时也存在一定的弊端，如：堆肥法和填埋法占地面积比较大，处理周期较长;农用需要防止病原体的污染;海洋倾倒会造成海洋环境的污染，已经被大部分国家所禁止;焚烧、干燥和热处理方法装置投资比较大。其中，污泥的干燥处理已成为污泥被清洁高效利用的必经之路，但是现有的污泥干燥处理技术存在废气、废液排放量大、能耗高等缺点。
实用新型内容
本实用新型所要解决的技术问题是提供一种能达到节能减排目的的城市污泥干燥设备。
为解决上述问题，本实用新型所述的城市污泥干燥设备，包括污泥池、柱塞泵、圆盘干燥机和洗涤塔，其特征在于：所述柱塞泵的进料口与所述污泥池的出料口相连，其出料口与螺旋脱水机的进料口相连;所述螺旋脱水机的出料口与所述圆盘干燥机的进料口相连，其液相出口与生化处理系统的进料口相连;所述圆盘干燥机的进气口与翅片管换热器的待换热物质出口相连，其出气口通过文丘里喷射器与所述洗涤塔的气相入口相连，其传热介质出口与所述翅片管换热器的传热介质入口相连，该翅片管换热器的传热介质出口与废热锅炉相连;所述洗涤塔的气相出口分别于所述翅片管换热器的待换热物质入口和废气管道相通，其液相出口与板式换热器的待换热物质入口相连;所述板式换热器的待换热物质出口分别与所述文丘里喷射器和所述洗涤塔的液相入口以及所述生化处理系统的进料口相通，其冷却介质的进口、出口分别与凉水塔的出水口、进水口相连;所述生化处理系统的出水口分别与所述凉水塔、工艺水管道相通。
本实用新型与现有技术相比具有以下优点：
1、本实用新型所设圆盘干燥机的传热介质出口与翅片管换热器的传热介质入口相连，该翅片管换热器的传热介质出口与废热锅炉相连，不仅传热介质的热量可以被充分利用，而且传热介质被回收后反复利用，能够有效节约能源。
2、本实用新型洗涤塔的气相出口分别于翅片管换热器的待换热物质入口和废气管道相通，其液相出口与板式换热器的待换热物质入口相连，板式换热器的待换热物质出口分别与文丘里喷射器和洗涤塔的液相入口以及生化处理系统的进料口相通，而且螺旋脱水机的液相出口与生化处理系统的进料口相连，从而可以减少废气、废液的排放，降低对环境造成的污染。
