申请日2010.06.09
公开(公告)日2010.11.10
IPC分类号C02F1/48
摘要
一种磁棒式污水处理方法及装置，其特征在于包括机架、通过两端的固定杆横向固定在机架上的永磁体棒、套接在永磁体棒外的非导磁材料管筒、带动非导磁材料管筒沿永磁体棒轴向运动的动力机构、位于永磁体棒两侧外面的且位于非导磁材料管筒上面的刮板、位于刮板下面的污染物收集槽，在永磁体棒正上方设置有污水出口、在永磁体棒正下方设置有水收集槽。本发明与已有技术相比，具有既能高效地通过磁种处理污水，同时又能连续地高效地将带有磁种的凝絮污染物从磁吸装置上清除出来，使磁吸装置能迅速地重新投入工作的优点。

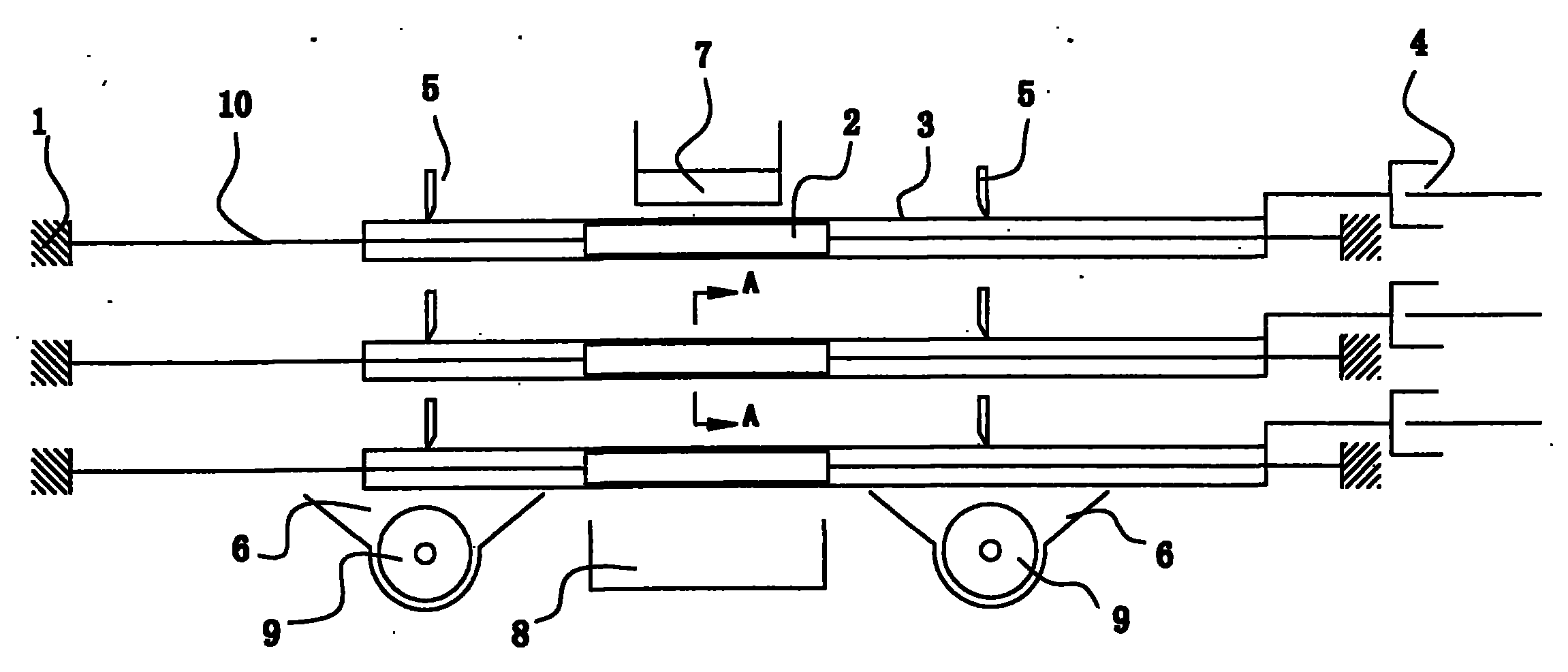

摘要附图
权利要求书
1.一种磁棒式污水处理方法，其特征在于将外套有非导磁材料管筒的永磁体棒放进污水流中，污水中的带有磁种的凝絮污染物吸附在永磁体棒正上面的非导磁材料管筒上，待永磁体棒正上面的非导磁材料管筒上的带有磁种的凝絮污染物聚集到一定量后，相对永磁体棒移动积聚有带有磁种的凝絮污染物的非导磁材料管筒离开永磁体棒的一端，使积聚有带有磁种的凝絮污染物那部分非导磁材料管筒离开污水流并在永磁体棒的一侧的刮除装置的作用下使带有磁种的凝絮污染物从非导磁材料管筒上被清理下来，同时干净的非导磁材料管筒从永磁体棒的另一端进入永磁体棒正上面并进入污水流继续吸取污水中的带有磁种的凝絮污染物，待永磁体棒正上面的非导磁材料管筒带有磁种的凝絮污染物聚集到一定量后，相对永磁体棒移动积聚有带有磁种的凝絮污染物的非导磁材料管筒离开永磁体棒的另一端，使积聚有带有磁种的凝絮污染物那部分非导磁材料管筒离开污水流并在永磁体棒的另一侧的刮除装置的作用下使带有磁种的凝絮污染物从非导磁材料管筒上被清理下来，同时干净的非导磁材料管筒从永磁，体棒的一端进入永磁体棒正上面并进入污水流继续吸取污水中的带有磁种的凝絮污染物。
2.根据权利要求1所述的磁棒式污水处理方法，其特征在于将刮除装置刮除下来的带有磁种的凝絮污染物导向带有螺杆输送机构的容腔内。
3.一种磁棒式污水处理装置，其特征在于包括机架、通过两端的固定杆横向固定在机架上的永磁体棒、套接在永磁体棒外的非导磁材料管筒、带动非导磁材料管筒沿永磁体棒轴向运动的动力机构、位于永磁体棒两侧外面的且位于非导磁材料管筒上面的刮板、位于刮板下面的污染物收集槽，在永磁体棒正上方设置有污水出口、在永磁体棒正下方设置有水收集槽。
4.根据权利要求3所述的磁棒式污水处理装置，其特征在于污染物收集槽内设置有螺杆式输送装置。
5.根据权利要求3或4所述的磁棒式污水处理装置，其特征在于永磁体棒截面的上部成锥形，相应的非导磁材料管筒截面的上部成锥形。
6.根据权利要求3或4所述的磁棒式污水处理装置，其特征在于带有非导磁材料管筒的永磁体棒有3条以上并横向和纵向错开分布。
说明书
一种磁棒式污水处理方法及装置
技术领域：
本发明涉及一种污水处理方法及装置。
背景技术：
现有的污水处理方法中包括有磁种式污水处理方法，该方法是往清除了固体垃圾后的污水中混入絮凝剂、助凝剂及磁种(铁的化合物，如四氧化三铁等铁磁性粉末)，絮凝剂、助凝剂是污水中的污染物呈絮凝状污染物，然后通过磁吸的方式将混有磁种的絮凝状污染物吸附下来，使这些絮凝状污染物快速与水分离，使污水重新成为干净的水。此种污水处理方法的关键是如何连续地清理磁吸装置上的带有磁种的凝絮污染物，以便磁吸装置能尽快有效地重新投入工作。到目前为止，还没有一种既能高效地通过磁种处理污水，同时又能连续地高效地将带有磁种的凝絮污染物从磁吸装置上清除出来，以便磁吸装置能迅速地重新投入工作的污水处理技术。
发明内容：
本发明的发明目的在于提供一种既能高效地通过磁种处理污水，同时又能连续地高效地将带有磁种的凝絮污染物从磁吸装置上清除出来，使磁吸装置能迅速地重新投入工作的磁棒式污水处理方法及装置。
本发明的磁棒式污水处理方法是这样实现的，将外套有非导磁材料管筒的永磁体棒放进污水流中，污水中的带有磁种的凝絮污染物吸附在永磁体棒正上面的非导磁材料管筒上，待永磁体棒正上面的非导磁材料管筒上的带有磁种的凝絮污染物聚集到一定量后，相对永磁体棒移动积聚有带有磁种的凝絮污染物的非导磁材料管筒离开永磁体棒的一端，使积聚有带有磁种的凝絮污染物那部分非导磁材料管筒离开污水流并在永磁体棒的一侧的刮除装置的作用下使带有磁种的凝絮污染物从非导磁材料管筒上被清理下来，同时干净的非导磁材料管筒从永磁体棒的另一端进入永磁体棒正上面并进入污水流继续吸取污水中的带有磁种的凝絮污染物，待永磁体棒正上面的非导磁材料管筒带有磁种的凝絮污染物聚集到一定量后，相对永磁体棒移动积聚有带有磁种的凝絮污染物的非导磁材料管筒离开永磁体棒的另一端，使积聚有带有磁种的凝絮污染物那部分非导磁材料管筒离开污水流并在永磁体棒的另一侧的刮除装置的作用下使带有磁种的凝絮污染物从非导磁材料管筒上被清理下来，同时干净的非导磁材料管筒从永磁体棒的一端进入永磁体棒正上面并进入污水流继续吸取污水中的带有磁种的凝絮污染物。本发明由于采用了在永磁体棒上套上一可移动的两端带有刮除装置非导磁材料管筒来吸取污水流中的带有磁种的凝絮污染物，因此，具备了既能高效地通过磁种处理污水，同时又能连续地高效地将带有磁种的凝絮污染物从磁吸装置上清除出来，使磁吸装置能迅速地重新投入工作的功能。
为了迅速地将带有磁种的凝絮污染物送到磁种/凝絮污染物分离装置上分离磁种、凝絮污染物，以便回用磁种，将刮除装置刮除下来的带有磁种的凝絮污染物导向带有螺杆输送机构的容腔内。由于磁种容易沉淀积聚起来，因此，采用一般的输送装置是不容易输送的，采用带有螺杆输送机构就很容易地将容腔内的磁种连同凝絮污染物输送到目的地。
本发明的磁棒式污水处理装置是这样实现的，包括机架、通过两端的固定杆横向固定在机架上的永磁体棒、套接在永磁体棒外的非导磁材料管筒、带动非导磁材料管筒沿永磁体棒轴向运动的动力机构、位于永磁体棒两侧外面的且位于非导磁材料管筒上面的刮板、位于刮板下面的污染物收集槽，在永磁体棒正上方设置有污水出口、在永磁体棒正下方设置有水收集槽。工作时，污水从永磁体棒正上方污水出口流到永磁体棒正上方的非导磁材料管筒上，污水中的带有磁种的凝絮污染物吸附在永磁体棒正上方的非导磁材料管筒上，干净的水则收集到水收集槽上;待永磁体棒正上方的非导磁材料管筒上的带有磁种的凝絮污染物积聚到一定程度后，动力机构带动非导磁材料管筒向一端移动，使吸附有带有磁种的凝絮污染物积的非导磁材料管筒离开永磁体棒并在刮板的作用下，失去磁吸作用的带有磁种的凝絮污染物被刮离非导磁材料管筒并落到下面的污染物收集槽内，同时，另一端的干净的非导磁材料管筒从另一端进入永磁体棒吸取流经的污水中的带有磁种的凝絮污染物。
这里，污染物收集槽内设置有螺杆式输送装置，以便迅速地将污染物收集槽里的带有磁种的凝絮污染物输送到磁种/凝絮污染物分离装置上分离回收磁种。
本发明与已有技术相比，具有既能高效地通过磁种处理污水，同时又能连续地高效地将带有磁种的凝絮污染物从磁吸装置上清除出来，使磁吸装置能迅速地重新投入工作的优点。
