申请日2013.10.30
公开(公告)日2014.09.24
IPC分类号C02F11/12; B65G17/30; B65G17/40; B65G17/10
摘要
本实用新型公开了一种污泥定量给料设备，包括：料槽箱、驱动轮及料槽链条。所述料槽箱顶部开有污泥进料口且内部限定出用于盛放料槽链条及驱动轮的容纳腔室，底部开有污泥出料口;驱动轮布置在料槽箱内部的左右两端，通过纵向轴与料槽箱相连，并绕纵向轴中心线枢转;料槽链条布置在驱动轮上，在料槽箱内沿驱动轮纵向旋转，料槽链条上配有等间距的梯型链节。本实用新型的污泥定量给料设备，通过驱动轮的枢转运动，将料槽链条上的湿污泥输送至污泥出料口，根据下游设备用泥量调整驱动轮转速，从而达到定量均匀输送湿污泥的目的。该设备操作程序简单，运行稳定，易实现工程化应用，能够有效满足污泥处理行业发展的需要。本实用新型还公开了一种具有上述污泥定量给料设备的污泥处理系统。
权利要求书

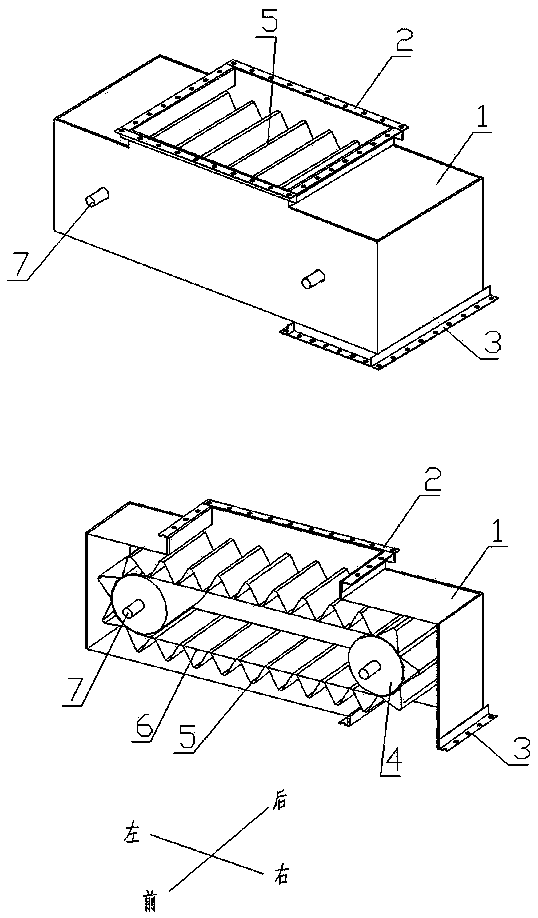

1.一种污泥定量给料设备,其特征在于:包括料槽箱(1),所述料槽箱(1)顶部开有污泥进料口(2)且内部限定出用于盛放料槽链条(6)及驱动轮(4)的容纳腔室,料槽箱(1)的底部开有污泥出料口(3);驱动轮(4),所述驱动轮(4)布置在料槽箱(1)内部的左右两端,并通过纵向轴(7)与料槽箱(1)相连,驱动轮(4)绕其纵向轴中心线可枢转,驱动轮(4)的横截面为圆形;料槽链条(6),所述料槽链条布置在料槽箱(1)内部的驱动轮(4)上,并在料槽箱(1)内沿驱动轮(4)纵向旋转,料槽链条(6)上配有等间距的正等腰梯型链节，每二个链节间形成一个倒等腰梯形的料槽。
2.根据权利要求1所述的污泥定量给料设备，其特征在于:所述驱动轮(4)包括横截面为圆形的圆形段，所述圆形段的纵向的两侧分别延伸出同轴的纵向轴(7)，所述纵向轴(7)分别可枢转地设在所述料槽箱(1)的纵向的侧壁上。
3.根据权利要求1所述的污泥定量给料设备，其特征在于:所述料槽箱(1)包括箱壁，所述箱壁限定出顶部污泥进料口和底部污泥出料口的空间。
4.根据权利要求1所述的污泥定量给料设备，其特征在于:所述料槽链条(6)包括链节，所述链节是由相同正等腰梯形链节相互联接而成的输送装置，梯形链节间通过销将其相互联接，形成一个可以沿驱动轴循环转动的封闭输送带;梯形链节(5)，所述梯形链节是横截面为梯形，纵向长度与驱动轮(4)长度相当且通过销相互联接形成一个完整的可沿驱动轴转动的链条。
5.根据权利要求4所述的污泥定量给料设备，其特征在于：所述料槽链条(6)的正等腰梯形链节间形成的污泥储槽为倒等腰梯形。
6.根据权利要求4所述的污泥定量给料设备，其特征在于：所述料槽链条(6)的正等腰梯形链节间形成的污泥储槽容积大小相同且均匀布置。
7.根据权利要求5所述的污泥定量给料设备，其特征在于：所述料槽链条(6)可绕驱动轴循环运行。
8.根据权利要求3所述的污泥定量给料设备，其特征在于：所述料槽箱(1)污泥进料口和污泥出料口均为法兰接口。
9.根据权利要求2所述的污泥定量给料设备，其特征在于：所述驱动轮(4)与所述料槽箱(1)壁板间通过纵向轴(7)连接。
10.一种污泥处理系统，其特征在于：包括如权利要求1-9中任一项中所述的污泥定量给料设备;进泥设备，所述进泥设备设在所述污泥定量给料设备的上游以对所述污泥定量给料设备内输送湿污泥;以及挤泥设备，所述挤泥设备设在所述污泥定量给料设备下方且通过所述污泥出料口法兰相通，以接受从所述污泥定量给料设备中输送的湿污泥并将湿污泥挤压成型。
说明书
一种污泥定量给料设备和具有其的污泥处理系统
技术领域
本实用新型涉及污泥处理领域，尤其是涉及一种用于将湿污泥定量输送到污泥挤压设备中的污泥定量给料设备和具有其的污泥处理系统。
背景技术
污泥是城市污水处理厂污水处理的必然产物，数量巨大，成分复杂，难以处理。污泥处置费用也较大，约占污水处理系统总费用的25%~30%。随着城市化进程加快，污水的排放量快速上升，污水处理设施的普及和处理效率的提高及处理程度的深化，污泥的排放量也快速增长。因此，如何合理地处理处置污泥将显得越来越重要。
