申请日2013.10.28
公开(公告)日2014.03.26
IPC分类号H02M1/36
摘要
本实用新型公开了一种用于工业废水处理装置的启动电路，包括第一电阻至第七电阻、第一场效应管、第二场效应管、第一三极管、第二三极管、电位器、第一稳压二极管、第二稳压二极管和电容，电源的正极分别与所述第一电阻的第一端、所述第一场效应管的源极、所述电容的第一端、所述第五电阻的第一端和所述第二三极管的发射极连接，所述第一场效应管的栅极分别与所述电容的第一端、所述第五电阻的第二端、所述第四电阻的第一端、所述第二稳压二极管的负极连接。本实用新型为一种用于工业废水处理装置的启动电路，该电路能很好地消除较大功率开关电源启动时产生的浪涌电流，大大改善了电源的输出特性，具有市场推广价值。
权利要求书

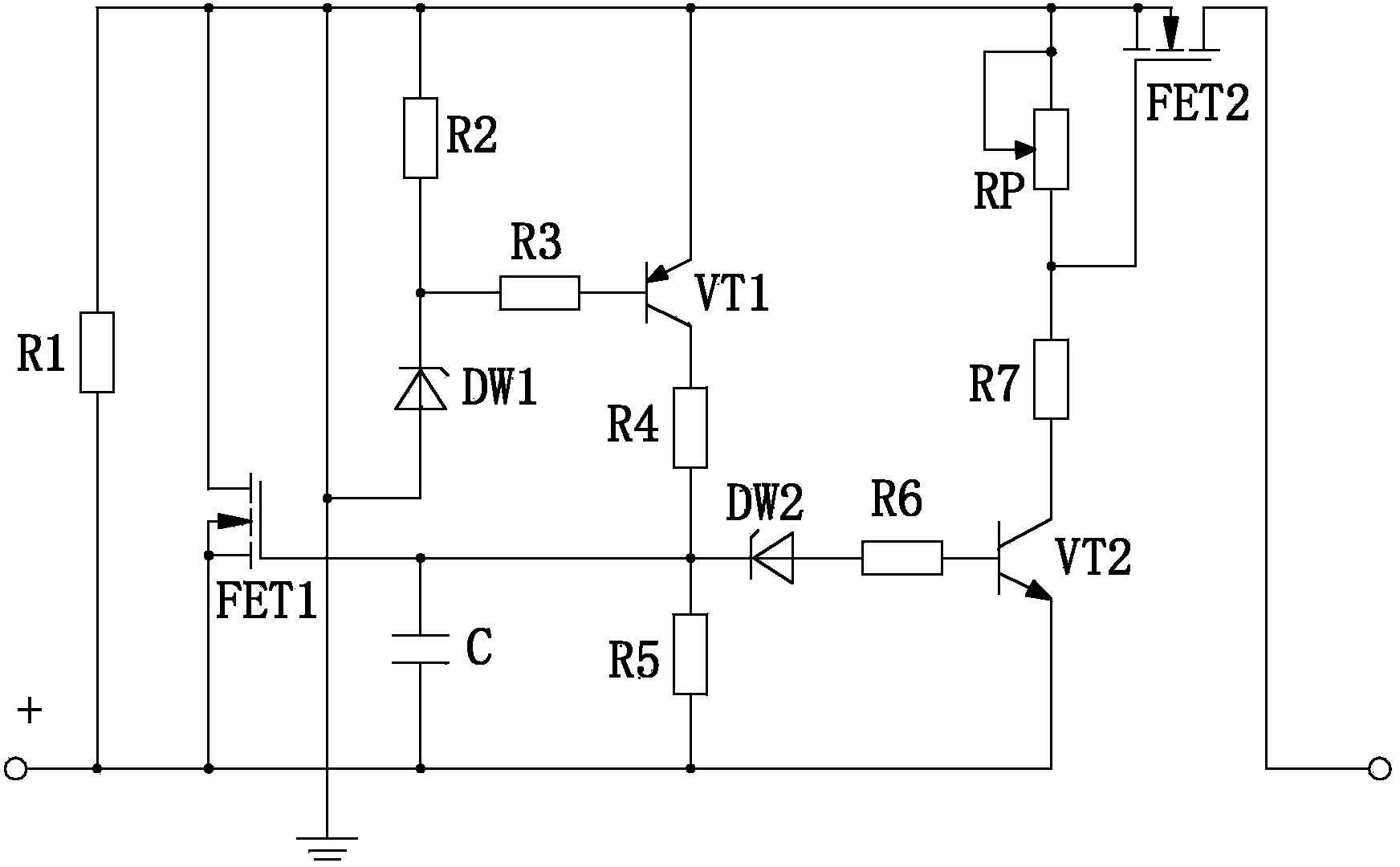

1.一种用于工业废水处理装置的启动电路，其特征在于：包括第一电阻至 第七电阻、第一场效应管、第二场效应管、第一三极管、第二三极管、电位器、 第一稳压二极管、第二稳压二极管和电容，电源的正极分别与所述第一电阻的 第一端、所述第一场效应管的源极、所述电容的第一端、所述第五电阻的第一 端和所述第二三极管的发射极连接，所述第一电阻的第二端分别与所述第一场 效应管的漏极、所述第二电阻的第一端、所述第一三极管的发射极、所述第一 稳压二极管的正极、所述电位器的第一端、所述电位器的滑动端和所述第二场 效应管的源极连接后接地，所述第一场效应管的栅极分别与所述电容的第一端、 所述第五电阻的第二端、所述第四电阻的第一端、所述第二稳压二极管的负极 连接，所述第一稳压二极管的负极分别与所述第二电阻的第二端和所述第三电 阻的第一端连接，所述第三电阻的第二端与所述第一三极管的基极连接，所述 第一三极管的集电极与所述第四电阻的第二端连接，所述第二稳压二极管的正 极与所述第六电阻的第一端连接，所述第六电阻的第二端与所述第二三极管的 基极连接，所述第二三极管的集电极与所述第七电阻的第一端连接，所述第七 电阻的第二端分别与所述电位器的第二端和所述第二场效应管的栅极连接，所 述第二场效应管的漏极与电源负极连接。
说明书
一种用于工业废水处理装置的启动电路
技术领域
本实用新型涉及一种工业废水处理装置，尤其涉及一种用于工业废水处理 装置的启动电路。
背景技术
工业废水是指工业生产过程中产生的废水和废液，其中含有随水流失的工 业生产用料、中间产物、产品以及生产过程中产生的污染物。随着工业的迅速 发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，破坏了 环境，威胁到人类的健康和安全，因此必须对工业废水进行处理才能排出。废 水的处理设备结构比较复杂，需要功率较大的开关电源，这种电源在加电瞬间 要汲取一个较大的电流，这个浪涌电流可能达到电源静态工作电流的1O倍～100 倍。这可能导致两方面的问题，第一，假如直流电源不能供给足够的启动电流， 开关电源可能进入一种锁定状态而无法启动;第二，这种浪涌电流可能造成电 源电压的降低，足以引起使用同一电源的其它动力设备瞬间掉电。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种用于工业废水处理 装置的启动电路。
本实用新型通过以下技术方案来实现上述目的：
一种用于工业废水处理装置的启动电路，包括第一电阻至第七电阻、第一 场效应管、第二场效应管、第一三极管、第二三极管、电位器、第一稳压二极 管、第二稳压二极管和电容，电源的正极分别与所述第一电阻的第一端、所述 第一场效应管的源极、所述电容的第一端、所述第五电阻的第一端和所述第二 三极管的发射极连接，所述第一电阻的第二端分别与所述第一场效应管的漏极、 所述第二电阻的第一端、所述第一三极管的发射极、所述第一稳压二极管的正 极、所述电位器的第一端、所述电位器的滑动端和所述第二场效应管的源极连 接后接地，所述第一场效应管的栅极分别与所述电容的第一端、所述第五电阻 的第二端、所述第四电阻的第一端、所述第二稳压二极管的负极连接，所述第 一稳压二极管的负极分别与所述第二电阻的第二端和所述第三电阻的第一端连 接，所述第三电阻的第二端与所述第一三极管的基极连接，所述第一三极管的 集电极与所述第四电阻的第二端连接，所述第二稳压二极管的正极与所述第六 电阻的第一端连接，所述第六电阻的第二端与所述第二三极管的基极连接，所 述第二三极管的集电极与所述第七电阻的第一端连接，所述第七电阻的第二端 分别与所述电位器的第二端和所述第二场效应管的栅极连接，所述第二场效应 管的漏极与电源负极连接。
本实用新型的有益效果在于：
本实用新型为一种用于工业废水处理装置的启动电路，该电路能很好地消 除较大功率开关电源启动时产生的浪涌电流，大大改善了电源的输出特性，具 有市场推广价值。
