申请日2014.01.10
公开(公告)日2014.11.19
IPC分类号C02F9/14
摘要
本发明公开了一种用在生活污水处理集成设备的基座，是水处理集成设备上的一个部件，基座上布置有能够装载水的中转器、能够装载水的冲水器，生物处理装置放置安装位置和过滤器放置安装位置;它具有能够满足本发明人提出的生活污水处理集成设备的使用，确保本发明人研究提出的生活污水处理集成设备具有占地面积小，结构紧凑，可移动，投资少，运行简单方便等优点，改变了传统生活污水处理的结构模式。
权利要求书
1.一种用在生活污水处理集成设备的基座，其特征在于：基座上布置有能够装载水的中 转器(4)、能够装载水的冲水器(5)，生物处理装置放置安装位置和过滤器放置安装位置。
2.如权利要求1所述的一种用在生活污水处理集成设备的基座，其特征在于：能够装载 水的中转器(4)和能够装载水的冲水器(5)对应布置，两者之间的位置大小与生物处理装 置放置安装位置匹配。
3.如权利要求1或2所述的一种用在生活污水处理集成设备的基座，其特征在于：在能 够装载水的中转器(4)的一端的空间位置大小与过滤器放置安装位置匹配。
4.如权利要求1或2或3所述的一种用在生活污水处理集成设备的基座，其特征在于： 在能够装载水的冲水器(5)的一端的空间位置大小与过滤器放置安装位置匹配。

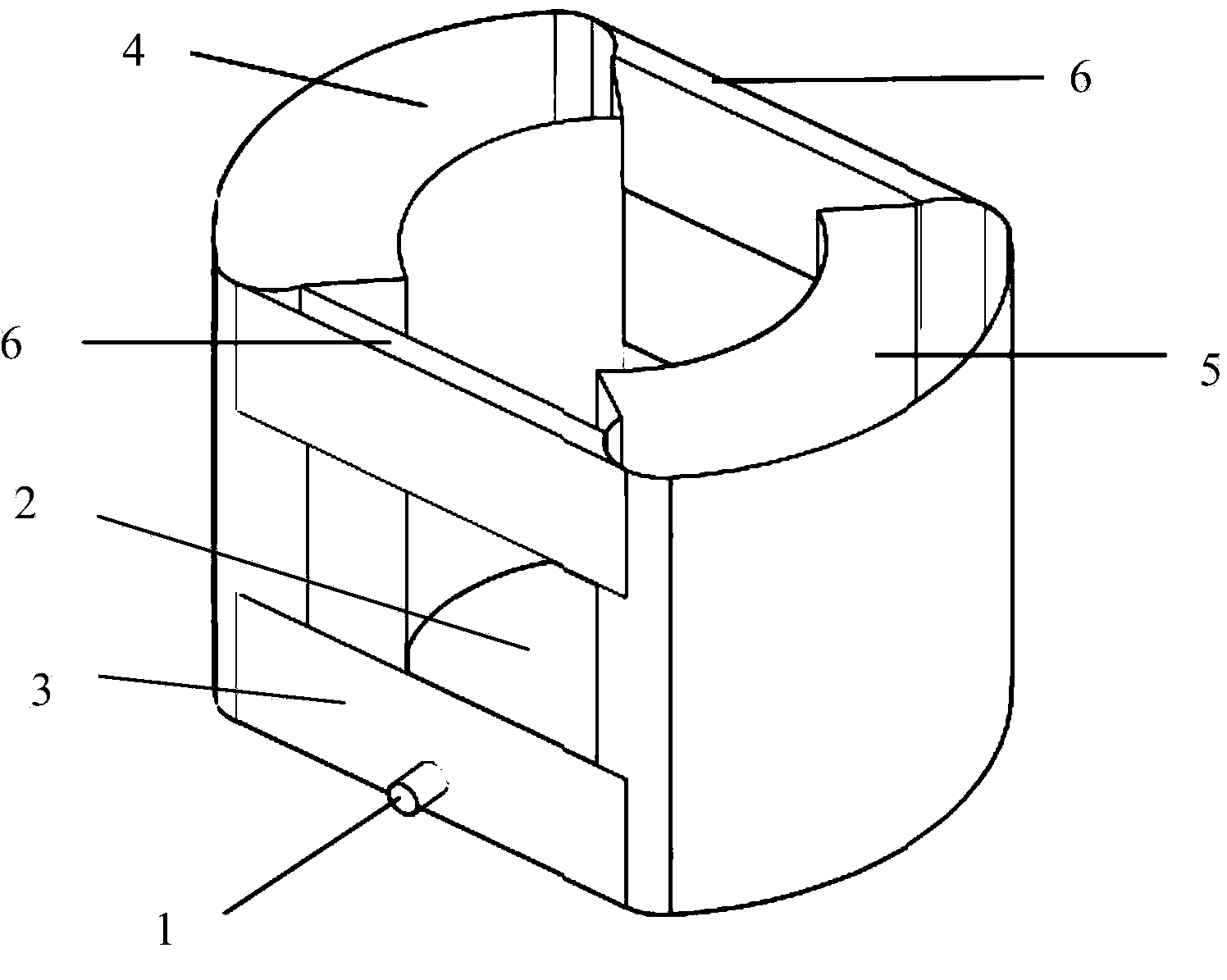

5.如权利要求1或2或3或4或5所述的一种用在生活污水处理集成设备的基座，其特 征在于：在能够装载水的中转器(4)和能够装载水的冲水器(5)之间有档板(3)，挡板(3) 上开有排污口(1)，两块挡板(3)和能够装载水的中转器(4)和能够装载水的冲水器(5) 形成的底部空间是排水区(2)。
6.如权利要求1或2或3或4或5所述的一种用在生活污水处理集成设备的基座，其特 征在于：在能够装载水的中转器(4)和能够装载水的冲水器(5)之间有连接水槽(6)，连 接水槽(6)一端与中转器(4)连通，连接水槽(6)另一端与过滤器出水口连通，连接水槽(6) 与冲水器(5)不连通。
说明书
用在生活污水处理集成设备的基座
技术领域
本发明公开了一种用在生活污水处理集成设备的基座，是一种水处理集成设备上的基座， 是水处理集成设备上的一个部件。
背景技术
目前，国内外生活污水处理方案主要有初级简单处理、活性污泥法、生物接触氧化法、 一体化生物处理、组合式生物滤池、MBR污水处理、厌氧池加人工湿地、土地渗透、SBR 工艺处理等，每种污水处理方案都各有特点。
单纯采用物理、化学方法单独处理，基本上无法达到我国规定的水质排放要求;有的处 理方案虽然比较简单，但处理后水质不够理想，如人工湿地，从长期运行情况来看，湿地表 层易发生板结及堵塞等问题，且易受光照、温度等影响，虽然运行费用较低，管理人员水平 要求不高，然而占地面积较大,抗冲击能力差，需要有一定闲置土地的农村可以使用;又如 MBR等处理方法，虽然处理效果出水水质较好，但投资较大，处理费用较高,管理较为复杂, 由于使用膜处理，一定时间膜会破损，换膜困难,费用高。
另外，中国每年约有90%以上的生活污水未经处理就排入水域，全国有监测的1200多条 河流中，850多条受到污染，90%以上的城市水域也遭到污染，致使许多河段鱼虾绝迹，符合 国家一级和二级水质标准的河流仅占32.2%。污染正由浅层向深层发展，地下水和近海域海 水也正在受到污染，我们能够饮用和使用的水正在不知不觉地减少。中国有82%的人饮用浅 井、江河水和水库水，其中水质污染严重细菌超过卫生标准的占75%，受到有机物污染的饮 用水人口约1.6亿。
面对日益严重的水污染现状，和受到各生活污水处理条件要求与限制，迫切需要因地制 宜，找到适合当地可以采用的生活污水处理方案，解决目前生活污水处理存在占地面积大、 投资成本高、运行费用高、管理复杂、出水水质欠佳等问题。
面对上述局面，本发明人经过十多年的研究，提出了生活污水处理集成设备，该集成设 备能够很好地治理生活污水。本发明人将传统的占地面积大、平面布置、不能够移动、成本 高、处理有局限性、处理环境差、管理复杂、出水水质欠佳等存在不同缺陷的生活污水治理 方式，转变制造出了立体式纵向空间布置可移动的生活污水处理集成设备，生活污水处理集 成设备具有占地面积小，结构紧凑，可移动，投资少，运行费用低，管理方便,出水水质好， 耐冲击负荷，节能降耗减排，水质可回用的特点，而本发明所公开的用在生活污水处理集成 设备的基座是确保生活污水处理集成设备完成上述内容的一个重要部件。
发明内容
本发明的目的是提供一种用在生活污水处理集成设备的基座，其具有能够满足本发明人 提出的生活污水处理集成设备的使用，确保本发明人研究提出的生活污水处理集成设备具有 占地面积小，结构紧凑，可移动，投资少，运行简单方便等特点。
本发明的目的是这样实现的：一种用在生活污水处理集成设备的基座，基座上布置有能 够装载水的中转器、能够装载水的冲水器，生物处理装置放置安装位置和过滤器放置安装位 置;
其中，能够装载水的中转器和能够装载水的冲水器对应布置，两者之间的位置大小与生 物处理装置放置安装位置匹配;
在能够装载水的中转器的一端的空间位置大小与过滤器放置安装位置匹配。
在能够装载水的冲水器的一端的空间位置大小与过滤器放置安装位置匹配。
在能够装载水的中转器和能够装载水的冲水器之间下部有档板，挡板上开有排污口，两 块挡板和能够装载水的中转器和能够装载水的冲水器形成的底部空间是排水区;
在能够装载水的中转器和能够装载水的冲水器之间上部各有一条连接水槽，两条连接水 槽的一端分别与中转器连通，两条连接水槽的另一端分别连接安置在冲水器中的过滤器出水 口，连接水槽与冲水器不连通。
本发明的优点是：
由于本发明所述的用在生活污水处理集成设备的基座能够很好地满足本发明人研究的生 活污水处理集成设备工作，使得本发明人提出的水处理集成设备能够实现占地面积小，结构 紧凑，可移动，投资少，运行费用低，管理方便,出水水质好，耐冲击负荷，节能降耗减排， 水质可回用的优点，解决了传统生活污水水处理方式存在的不足。
由于本发明所述的用在生活污水处理集成设备的基座选用了中心位置设置生物处理装 置，左右位置对称设置能够装载水的中转器和能够装载水的冲水器，过滤器置于中转器与冲 水器中的整体结构方案，最大限度合理利用了平面位置，确保了本发明人提出的生活污水处 理集成设备安装到基座后水流程系统简单顺畅，占地面积小，整体结构对称，设备安置稳定。
由于本发明所述的用在生活污水处理集成设备的基座中的中转器和冲水器结构为凹环形 结构，凹环形结构不仅最大限度利用了碎片空间，凹环形结构的凹槽与生物过滤装置外壳结 构匹配，对置于凹槽其内的生物过滤装置能够给予支撑，且过滤器位置设置在中转器和冲水 器凹环形容器内，凹环形容器对放置在其内的过滤器也给予了支撑，特别是巧妙利用凹环形 结构的凸端做为过滤器的支撑外件，两者匹配支撑效果更好。
由于本发明所述的用在生活污水处理集成设备的基座上的中转器和冲水器之间下部位置 处有挡板，挡板与凹槽围成的排水区最大限度利用了碎片空间，设计巧妙，确保了基座占地 面积小，成本低，方便移动，结构合理，设计巧妙。
由于本发明所述的用在生活污水处理集成设备的基座上的中转器和冲水器之间设计有连 接水槽，一方面能够将过滤器的出水即时送入中转器，另一方面还能够对整个生活污水处理 集成设备起到加固稳定平衡的作用。
