申请日2010.04.27
公开(公告)日2010.09.22
IPC分类号F24F5/00
摘要
本发明公开了一种原生态污水源数码变容量热泵空调系统，其包括压缩机等元件，压缩机的排气端与油分离器相连接，压缩机的进气端与气液分离器的出气端相连接，气液分离器的进气端与四通阀的出气端连接，高压针阀和高压开关在压缩机与油分离器之间，低压开关和低压针阀在气液分离器和四通阀之间，第一单向阀、第二单向阀、第三单向阀、第四单向阀、第一过滤器、第二过滤器和电子膨胀阀在干式壳管换热器和满液式壳管换热器之间，储液器在第二单向阀和第一过滤器之间，电子膨胀阀在第一过滤器和第二过滤器之间，满液式壳管换热器的进水口与污水水泵连接，满液式壳管换热器的出水口与防阻机连接。本发明实现数码变容量调节主机冷热量的输出。

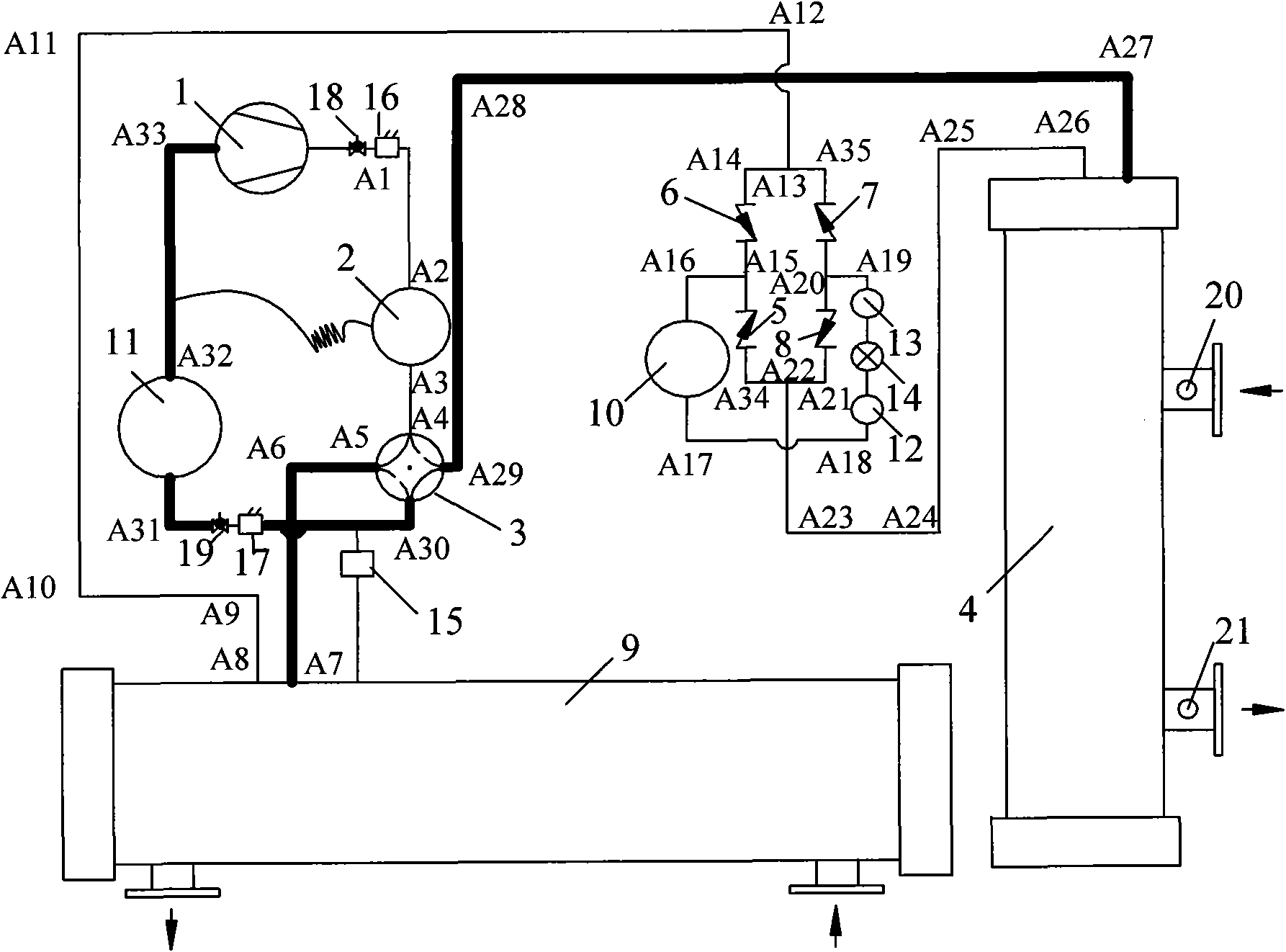

摘要附图
权利要求书
1.一种原生态污水源数码变容量热泵空调系统，其特征在于，其包括压缩机、油分离器、四通阀、干式壳管换热器、第一单向阀、第二单向阀、第三单向阀、第四单向阀、满液式壳管换热器、储液器、气液分离器、第一过滤器、第二过滤器、电子膨胀阀、高压开关、低压开关、高压针阀、低压针阀、空调水泵、污水水泵、冷媒水进水温度探头、冷媒水出水温度探头、室内机、防阻机，压缩机的排气端与油分离器相连接，压缩机的进气端与气液分离器的出气端相连接，气液分离器的进气端与四通阀的出气端连接，高压针阀和高压开关在压缩机与油分离器之间，低压开关和低压针阀在气液分离器和四通阀之间，第一单向阀、第二单向阀、第三单向阀、第四单向阀、第一过滤器、第二过滤器和电子膨胀阀在干式壳管换热器和满液式壳管换热器之间，储液器在第二单向阀和第一过滤器之间，电子膨胀阀在第一过滤器和第二过滤器之间，干式壳管换热器的进水口通过冷媒水进水温度探头与空调水泵连接，干式壳管换热器的出水口通过冷媒水出水温度探头与室内机连接，满液式壳管换热器的进水口与污水水泵连接，满液式壳管换热器的出水口与防阻机连接。
说明书
原生态污水源数码变容量热泵空调系统
技术领域
本发明涉及一种空调系统，特别涉及一种原生态污水源数码变容量热泵空调系统。
背景技术
在当今，可持续发展已经成为热门话题，环境因素作为可持续发展三要素之一，已引起各个方面的关注。可持续发展意味着维护、合理使用并且提高自然资源利用成本，意味着在发展计划和政策中纳入对环境的关注和考虑。用热泵系统回收城市污水中的热能，既开发了一种清洁能源，同时降低了城市废热的排放量，又保护了环境。开展城市污水热能利用技术的研究，是一项具有节能和环保意义的应用技术研究。
污水源热泵是利用城市污水量大、水质稳定、常年温度在13至25摄氏度等特点，以污水作为热源进行制冷、制热循环的一种空调装置。污水源热泵具有热量输出稳定、COP(Coefficient Of Performance，循环性能系数)值高、换热效果好、机组结构紧凑等优点，是实现污水资源化的有效途径。污水源热泵比燃煤锅炉环保，污染物的排放比空气源热泵减少40%以上，比电供热减少70%以上。污水源热泵节省能源，比电锅炉加热节省2/3以上的电能，比燃煤锅炉节省1/2以上的燃料。由于污水源热泵的热源温度全年较为稳定，其制冷、制热系数比传统的空气源热泵高出40%左右，其运行费用仅为普通中央空调的50%～60%。
污水源热泵空调系统(含水源部分)方式按工艺流程分为开式系统与闭式系统两大类。开式系统与闭式系统的区别在于污水源水是否直接进入热泵机组的蒸发器和冷凝器。如果直接进入为开式系统，如果间接通过二次换热循环热载体进入为闭式系统。
闭式系统的例子如下：以城市原生污水为热泵冷热源，由污水防阻机、污水专用管壳式换热器、热泵机组进行组合成闭式系统。用污水水泵自污水干渠处取水，经过防阻机连续除污装置后，污水与中介水经过污水专用换热器进行热量交换，经过污水专用换热器后的污水再次通过防阻机连续除污装置实现对装置的在线冲洗后返回污水干渠;冬季的中介水通过中介水泵进入到热泵机组蒸发器与制冷剂进行热量传递，制冷剂在冷凝器处与末端水进行能量传递，则末端水品位提高，实现对用户的供暖和生活热水供应;通过阀门切换，夏季的中介水通过中介水泵进入到热泵机组冷凝器与制冷剂进行热量传递，制冷剂则在蒸发器侧与末端水进行能量传递，通过末端水循环将冷量释放给用户，实现用户的夏季空调。其中，污水系统、中介水系统和末端水系统总体上组成了污水源热泵系统。
开式系统的例子如下：以江、河、湖水为热泵的冷源和热源，由江水防阻机和污水热泵机组进行组合成开式系统。用水泵自江、河、湖中取水，经过水力连续除污装置后，进入热泵机组。在冬季，过滤后的江、河、湖水进入到热泵机组蒸发器于制冷剂进行热量传递，制冷剂在冷凝器处与末端进行能量传递，则末端水品位提高，实现对用户供暖和生活热水的供应。通过阀门切换，在夏季，过滤后的江、河、湖水进入到热泵机组冷凝器进行热量传递，制冷剂则在蒸发器侧与末端水进行能量传递，通过末端水循环将冷量释放给用户。
但是，上述的闭式系统和开式系统都不能实现数码变容量调节和节能，同时空调热泵系统的舒适性和节能性大打折扣。
发明内容
本发明所要解决的技术问题是提供一种原生态污水源数码变容量热泵空调系统，其根据负荷大小自动控制压缩机的运行数量，从而实现数码变容量调节主机冷热量的输出。
为解决所述技术问题，本发明提供了一种原生态污水源数码变容量热泵空调系统，其特征在于，其包括压缩机、油分离器、四通阀、干式壳管换热器、第一单向阀、第二单向阀、第三单向阀、第四单向阀、满液式壳管换热器、储液器、气液分离器、第一过滤器、第二过滤器、电子膨胀阀、高压开关、低压开关、高压针阀、低压针阀、空调水泵、污水水泵、冷媒水进水温度探头、冷媒水出水温度探头、室内机、防阻机，压缩机的排气端与油分离器相连接，压缩机的进气端与气液分离器的出气端相连接，气液分离器的进气端与四通阀的出气端连接，高压针阀和高压开关在压缩机与油分离器之间，低压开关和低压针阀在气液分离器和四通阀之间，第一单向阀、第二单向阀、第三单向阀、第四单向阀、第一过滤器、第二过滤器和电子膨胀阀在干式壳管换热器和满液式壳管换热器之间，储液器在第二单向阀和第一过滤器之间，电子膨胀阀在第一过滤器和第二过滤器之间，干式壳管换热器的进水口通过冷媒水进水温度探头与空调水泵连接，干式壳管换热器的出水口通过冷媒水出水温度探头与室内机连接，满液式壳管换热器的进水口与污水水泵连接，满液式壳管换热器的出水口与防阻机连接。
本发明的积极进步效果在于：一、本发明原生态污水源数码变容量热泵空调系统是根据负荷大小自动控制压缩机的运行数量，从而实现数码变容量。二、本发明原生态污水源数码变容量热泵空调系统采用的是污水通过防阻机直接进入空调热泵机组，这个污水源热泵省去了污水源专用换热器，省去了参与循环的一级水泵和减少了中间环节的换热温差的浪费，从而系统的效率更高且更加节能
