申请日2013.10.25
公开(公告)日2014.04.09
IPC分类号C02F9/06
摘要

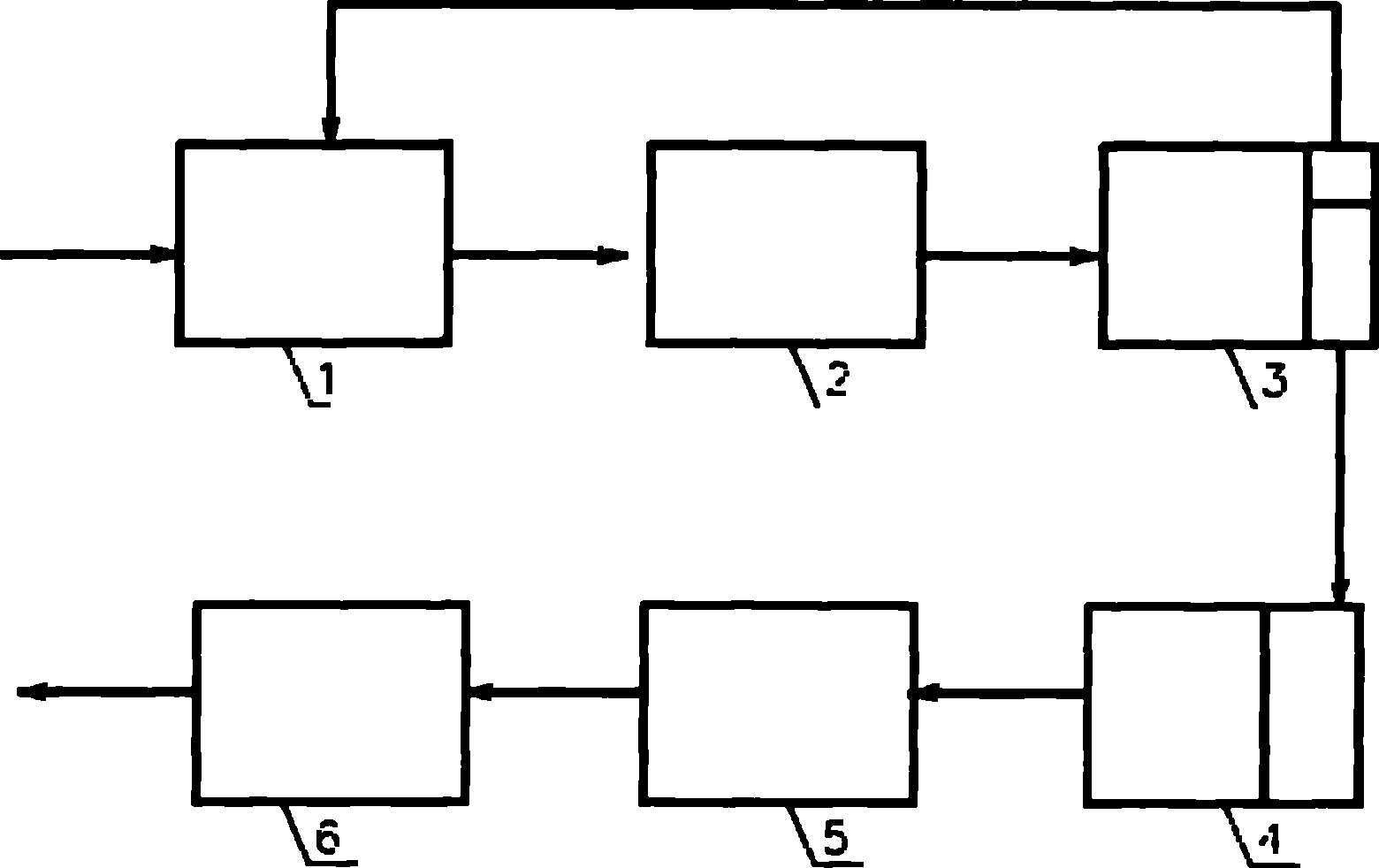

本实用新型提供一种垃圾渗滤液生化出水深度处理系统，所述系统包括混合反应池(1)、电絮凝槽(2)、配水池(3)、混凝池(4)、沉淀池(5)、臭氧接触池(6);其中所述混合反应池(1)的出水口依次与电絮凝槽(2)、配水池(3)、混凝池(4)、沉淀池(5)、臭氧接触池(6)连接。本实用新型的垃圾渗滤液生化出水深度处理系统操作简单、处理成本低，经过本实用新型的深度处理系统处理后的出水COD达到一级排放标准。
权利要求书
1.一种垃圾渗滤液生化出水深度处理系统，其特征在于，所述系统包括混合反应 池(1)、电絮凝槽(2)、配水池(3)、混凝池(4)、沉淀池(5)、臭氧接触池(6);其中所述混 合反应池(1)的出水口依次与电絮凝槽(2)、配水池(3)、混凝池(4)、沉淀池(5)、臭氧接 触池(6)连接;所述混合反应池(1)由反应池和混合搅拌机组成;所述电絮凝槽(2)中的极 板为铁极板，外接电源为高频脉冲电源;所述配水池(3)由矩形出水堰、调节板、出水 槽组成，通过调节板来调节出水堰宽比例分配回流流量和出水量;所述混凝池(4)由快 混池和慢混池组成，快混池和慢混池分别配置快速搅拌机和慢速搅拌机;所述配水池 (3)出水一部分回流至混合反应池(1)，一部分流入混凝池(4)中的快混池再流入慢混池; 所述沉淀池(5)出水自流至臭氧接触池(6)。
2.如权利要求1所述的系统，其特征在于，所述混合反应池(1)的出水口与电絮凝 槽(2)的入水口之间连接有一水泵。
说明书
一种垃圾渗滤液生化出水深度处理系统
技术领域
本实用新型涉及废水处理领域，尤其涉及垃圾渗滤液生化出水深度处理系统。
背景技术
垃圾渗滤液是一种污染物浓度高、成分复杂、变化极不稳定的废水。实践证明， 渗滤液水质在不同填埋时段差异大。通常填埋初期渗滤液呈黑色，可生化性能较好， 易于处理;而随着填埋时间的延长，渗滤液逐渐呈褐色，可生化性变差，且氨氮浓度 明显增加，越来越难以处理。因此，为了兼顾和适应运行期限变化后的渗滤液水质特 征，采用生化工艺处理垃圾渗滤液时还要设置深度处理工艺。
目前，采用对垃圾渗滤液生化出水的处理的深度工艺包括膜处理、活性炭吸附、 化学氧化等。尽管膜处理出水水质好，但膜浓缩液最终处置问题成为该工艺一大弊端。 活性炭吸附工艺对生化出水处理效果较好，但再生困难，处理成本高。尽管化学氧化 工艺能有效处理垃圾渗滤液生化出水但存在加药量大，劳动量大，运行成本高等问题。 因此，寻求一种对垃圾渗滤液生化出水处理效果好、运行成本低、投资省的工艺，对 革新垃圾垃圾渗滤深度处理工艺具有很重要意义。
发明内容
鉴于现有技术中存在上述不足之处，本实用新型的研究人员通过大量深入研究工 作，研究出了一种新的垃圾渗滤液生化出水深度处理系统，克服了现有技术的缺陷。
本实用新型的目的在于提供一种垃圾渗滤液生化出水深度处理系统。
本实用新型提供了一种垃圾渗滤液生化出水处理系统，所述系统包括混合反应 池、电絮凝槽、配水池、混凝池、沉淀池、臭氧接触池;其中所述混合反应池的出水 口依次与电絮凝槽、配水池、混凝池、沉淀池、臭氧接触池连接;所述混合反应池由 反应池和混合搅拌机组成;所述电絮凝槽中的极板为铁极板，外接电源为高频脉冲电 源;所述配水池由矩形出水堰、调节板、出水槽组成，通过调节板来调节出水堰宽比 例分配回流流量和出水量;所述混凝池由快混池和慢混池组成，快混池和慢混池分别 配置快速搅拌机和慢速搅拌机;所述配水池出水一部分回流至混合反应，一部分流入 混凝池中的快混池再流入慢混池;所述沉淀池出水自流至臭氧接触池;
在另一个优选例中，所述混合反应池与电絮凝槽之间连接有一水泵。
通过本实用新型提供的垃圾渗滤液生化出水深度处理的系统处理垃圾渗滤液生 化出水具有如下优点：
(1)当垃圾渗滤液生化出水COD达一级排放标准;
(2)运行成本低，操作简便。
