申请日2013.10.24
公开(公告)日2014.01.08
IPC分类号C02F9/04; C02F1/56; C02F1/38
摘要

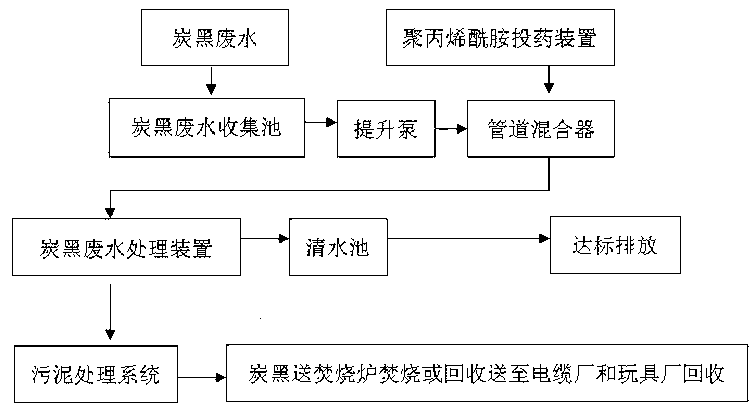

一种炭黑废水处理方法，由炭黑废水收集池、提升泵、聚丙烯酰胺投药装置、管道混合器、炭黑废水处理装置、污泥处理系统及清水池组成，并辅以流量计、液位计在线监测仪。炭黑废水进入炭黑废水收集池后经提升泵通过管道泵进入管道混合器，在管道混合器中加入聚丙烯酰胺进行充分混合，进入炭黑废水处理装置，在炭黑废水处理装置中进行旋流反应、悬浮澄清、斜管沉淀、顶部刮渣、污泥浓缩以及过滤工序处理后，出水进入清水池达标排放，处理后的炭黑浓度≤20mg/L,SS≤20mg/L，石油类SS≤1mg/L，远低于《污水综合排放标准》GB8978-1996一级排放标准。本发明安全适用于各种天然气制乙炔的炭黑废水处理。
权利要求书
1. 一种炭黑废水处理方法，由炭黑废水收集池、提升泵、聚丙烯酰胺投药装置、管道混合器、炭黑废水处理装置、污泥处理系统及清水池组成，并辅以流量计、液位计在线监测仪，其特征在于：炭黑废水进入炭黑废水收集池后经提升泵通过管道泵进入管道混合器，在管道混合器中加入聚丙烯酰胺进行充分混合，进入炭黑废水处理装置，在炭黑废水池装置中进行旋流反应、悬浮澄清、斜管沉淀、顶部刮渣、污泥浓缩以及过滤工序处理后，出水进入清水池达标排放，处理后的炭黑浓度≤20mg/L，SS≤20mg/L，石油类SS≤1mg/L，远低于《污水综合排放标准》GB8978—1996一级排放标准，炭黑废水处理装置产生的炭黑和SS排入集泥池，通过压滤脱水的炭黑送焚烧炉焚烧或回收送至电缆厂和玩具厂回收利用。
说明书
一种炭黑废水处理方法
技术领域
本发明涉及废水处理方法，特别是一种炭黑废水处理方法。
背景技术
现有流行的技术是设置预沉池+絮凝反应池+二沉池的处理天然气制乙炔产生的炭黑废水处理装置。其缺点有：第一，由于不同的天然气制乙炔产生的炭黑废水中的炭黑比重不一，且含有石油类，处理后的出水炭黑和SS浓度仍然较高，达不到排放要求;第二，占地面积大，投资运行成本高;第三，劳动强度大，难以实现自控操作。
发明内容
本处理方法的目的在于处理天然气制乙炔产生的炭黑废水出水水质好、投资小、占地小、便于管理和操作，能够实现自动化控制。
本发明的构成：一种炭黑废水处理方法，由炭黑废水收集池、提升泵、聚丙烯酰胺投药装置、管道混合器、炭黑废水处理装置、污泥处理系统及清水池组成，并辅以流量计、液位计在线监测仪，其特征在于：炭黑废水进入炭黑废水收集池后经提升泵通过管道泵进入管道混合器，在管道混合器中加入聚丙烯酰胺进行充分混合，进入炭黑废水处理装置，在炭黑废水池装置中进行旋流反应、悬浮澄清、斜管沉淀、顶部刮渣、污泥浓缩以及过滤工序处理后，出水进入清水池达标排放，处理后的炭黑浓度≤20mg/L，SS≤20mg/L，石油类SS≤1mg/L，远低于《污水综合排放标准》GB8978—1996一级排放标准，炭黑废水处理装置产生的炭黑和SS排入集泥池，通过压滤脱水的炭黑送焚烧炉焚烧或回收送至电缆厂和玩具厂回收利用。
与现有技术比较，本发明具有以下优点：第一，炭黑废水处理装置集旋流反应、悬浮澄清、斜管沉淀、顶部刮渣、污泥浓缩以及过滤工序于一体，作为炭黑废水处理的主装置，具有同时去除炭黑、SS和石油类物质;第二，经研究和工程实践验证本方法完全适用于各种天然气制乙炔的炭黑废水处理;第三，整套处理方法由于炭黑废水处理装置各工序集于一体，完全实现自动控制，易于管理维护，占地小，投资成本低;第四，炭黑废水处理装置处理效率高，能够保证出水的连续性和稳定性，处理后的炭黑浓度≤20mg/L,SS≤20mg/L，石油类SS≤1mg/L，远低于《污水综合排放标准》GB8978-1996一级排放标准;第五，压滤脱水的炭黑送焚烧炉焚烧或回收送至电缆厂和玩具厂回收利用，满足清净生产的要求。
