申请日2013.10.21
公开(公告)日2014.04.23
IPC分类号D21F5/10
摘要
本实用新型涉及一种纸机烘缸冷凝水处理系统，该系统的虹吸管道的一端通过蒸汽管道与烘缸相连接，虹吸管道的另一端接有疏水阀，疏水阀与冷却收集罐相连接，冷却收集罐上连接有冷却水管道，水泵与冷却收集罐相连接。采用本实用新型，可以通过冷却水管道和冷却收集罐对烘缸产生较高温的冷凝水进行冷却，防止较高温的冷凝水产生蒸汽，在室内重新结晶成水，从而影响纸张的生产质量，同时又利用水泵对冷却后的冷凝水进行回用，有利于节约水资源。
权利要求书
1. 一种纸机烘缸冷凝水处理系统，其特征在于虹吸管道的一端通过蒸汽管道与烘缸相连接，虹吸管道的另一端接有疏水阀，疏水阀与冷却收集罐相连接，冷却收集罐上连接有冷却水管道，水泵与冷却收集罐相连接。
说明书
一种纸机烘缸冷凝水处理系统
技术领域
本实用新型涉及一种纸机烘缸冷凝水处理系统。
背景技术
目前，在造纸行业中，当蒸汽进入纸机烘缸产生较高温的冷凝水，由虹吸管道吸出后，通常由疏水阀直接排出排掉，这样既浪费水资源，同时由于温度较高，在排出排掉过程中仍然会产生大量的蒸汽蒸发，并吸付在室内的屋顶等处，二次结晶成水后掉至设备上，造成纸张生产质量问题。
发明内容
本实用新型的目的是提供能节约用水，防止蒸汽蒸发后，重新在室内结晶成水，从而影响生产质量的一种纸机烘缸冷凝水处理系统。

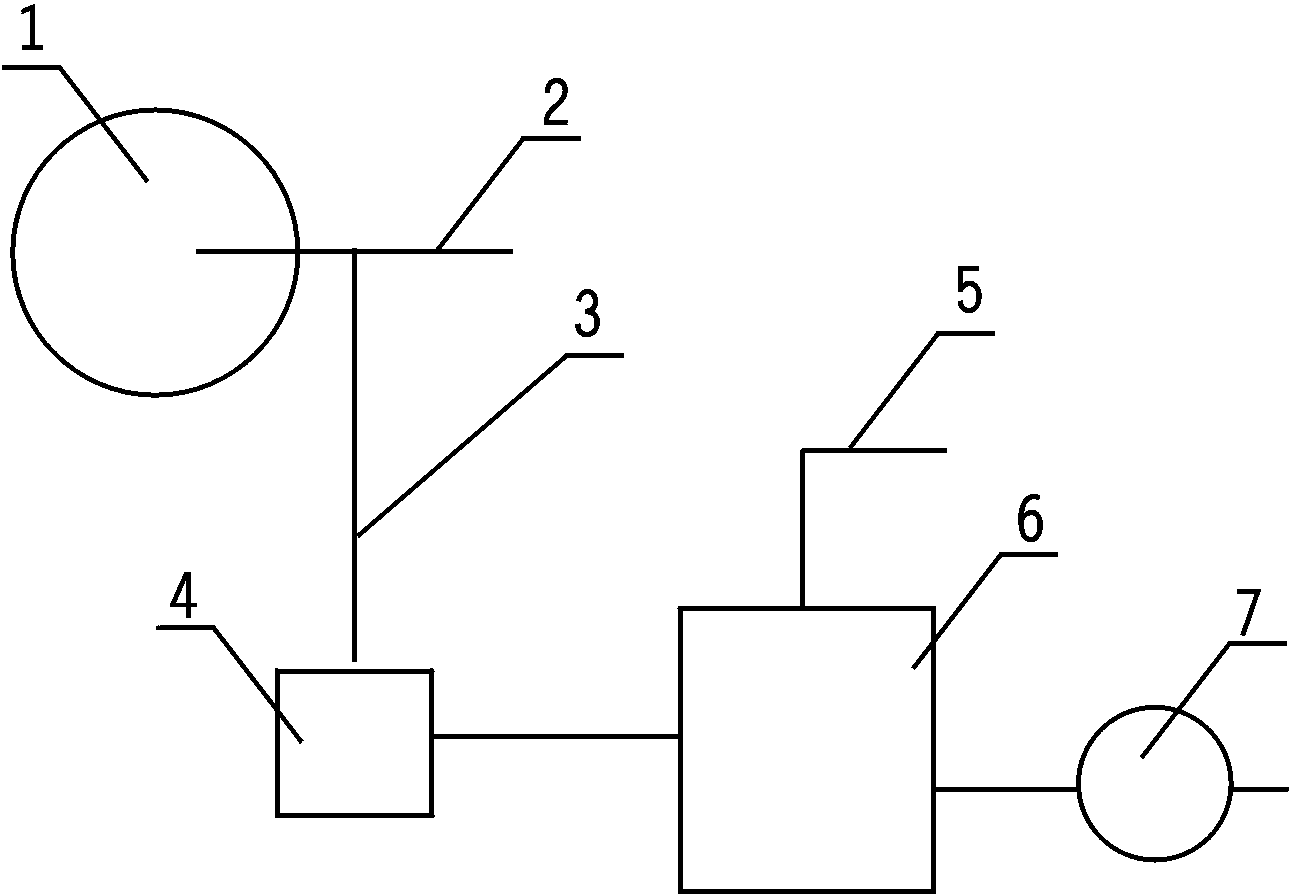

本实用新型采取的技术方案是：一种纸机烘缸冷凝水处理系统，其特征在于虹吸管道的一端通过蒸汽管道与烘缸相连接，虹吸管道的另一端接有疏水阀，疏水阀与冷却收集罐相连接，冷却收集罐上连接有冷却水管道，水泵与冷却收集罐相连接。
采用本实用新型，可以通过冷却水管道和冷却收集罐对烘缸产生较高温的冷凝水进行冷却，防止较高温的冷凝水产生蒸汽，在室内重新结晶成水，从而影响纸张的生产质量，同时又利用水泵对冷却后的冷凝水进行回用，有利于节约水资源。
