申请日2013.10.17
公开(公告)日2014.03.26
IPC分类号G01K7/24
摘要
本实用新型公开了一种用于工业污水处理的温度报警器电路，包括温敏电阻、高速开关集成电路、报警控制电路、第一电阻至第四电阻、第一发光二极管至第三发光二极管、第一二极管至第三二极管、三极管、电位器、扬声器、开关和电源，所述电源的正极与所述开关的第一端连接，所述开关的第二端分别与所述报警控制电路的第一电源输入端、所述电位器的第一端、所述电位器的滑动端、所述第一发光二极管的正极、所述第二发光二极管的正极、所述第三发光二极管的正极、所述三极管的集电极和所述高速开关集成电路的第一端连接。本实用新型用于工业污水处理的温度报警器电路的结构简单、温度检测精确，并且报警的准确度高，具有推广使用的价值。
权利要求书
1.一种用于工业污水处理的温度报警器电路，其特征在于：包括温敏电阻、 高速开关集成电路、报警控制电路、第一电阻至第四电阻、第一发光二极管至 第三发光二极管、第一二极管至第三二极管、三极管、电位器、扬声器、开关 和电源，所述电源的正极与所述开关的第一端连接，所述开关的第二端分别与 所述报警控制电路的第一电源输入端、所述电位器的第一端、所述电位器的滑 动端、所述第一发光二极管的正极、所述第二发光二极管的正极、所述第三发 光二极管的正极、所述三极管的集电极和所述高速开关集成电路的第一端连接， 所述报警控制电路的高触发端与所述第一电阻的第一端连接，所述报警控制电 路的低触发端分别与所述第一电阻的第二端和所述第二电阻的第一端连接，所 述报警控制电路的第一声音报警信号输出端与所述第一二极管的正极连接，所 述报警控制电路的第二声音报警信号输出端与所述第三电阻的第一端连接，所 述报警控制电路的控制信号输入端与所述电位器的第二端连接，所述报警控制 电路的第一光控信号输出端分别与所述第一发光二极管的负极和所述第二二极 管的负极连接，所述报警控制电路的第二光控信号输出端与所述第二发光二极 管的负极连接，所述报警控制电路的第三光控信号输出端分别与所述第三发光 二极管的负极和所述第三二极管的负极连接，所述电源负极分别与所述第二电 阻的第二端、所述第三电阻的第二端、所述温敏电阻的第一端、所述第一二极 管的负极、所述扬声器的第一端和所述高速开关集成电路的第二端连接，所述 温敏电阻的第二端分别与所述三极管的发射极和所述高速开关集成电路的第三 端连接，所述三极管的基极与所述第四电阻的第一端连接，所述第四电阻的第 二端分别与所述第二二极管的正极和所述第三二极管的正极连接，所述高速开 关集成电路的第四端与所述扬声器的第二端连接。
说明书
用于工业污水处理的温度报警器电路
技术领域
本实用新型涉及一种温度报警器，尤其涉及一种用于工业污水处理的温度 报警器电路。
背景技术
温度报警器广泛应用到各个领域中，温度报警器能够做到在检测温度超过 或低于设定的值时发出报警，可避免由于温度过高或温度过低时所造成的危害。 传统的温度报警器的结构比较复杂，且工作状态不够稳定，精确度不高。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种用于工业污水处理 的温度报警器电路。
本实用新型通过以下技术方案来实现上述目的：

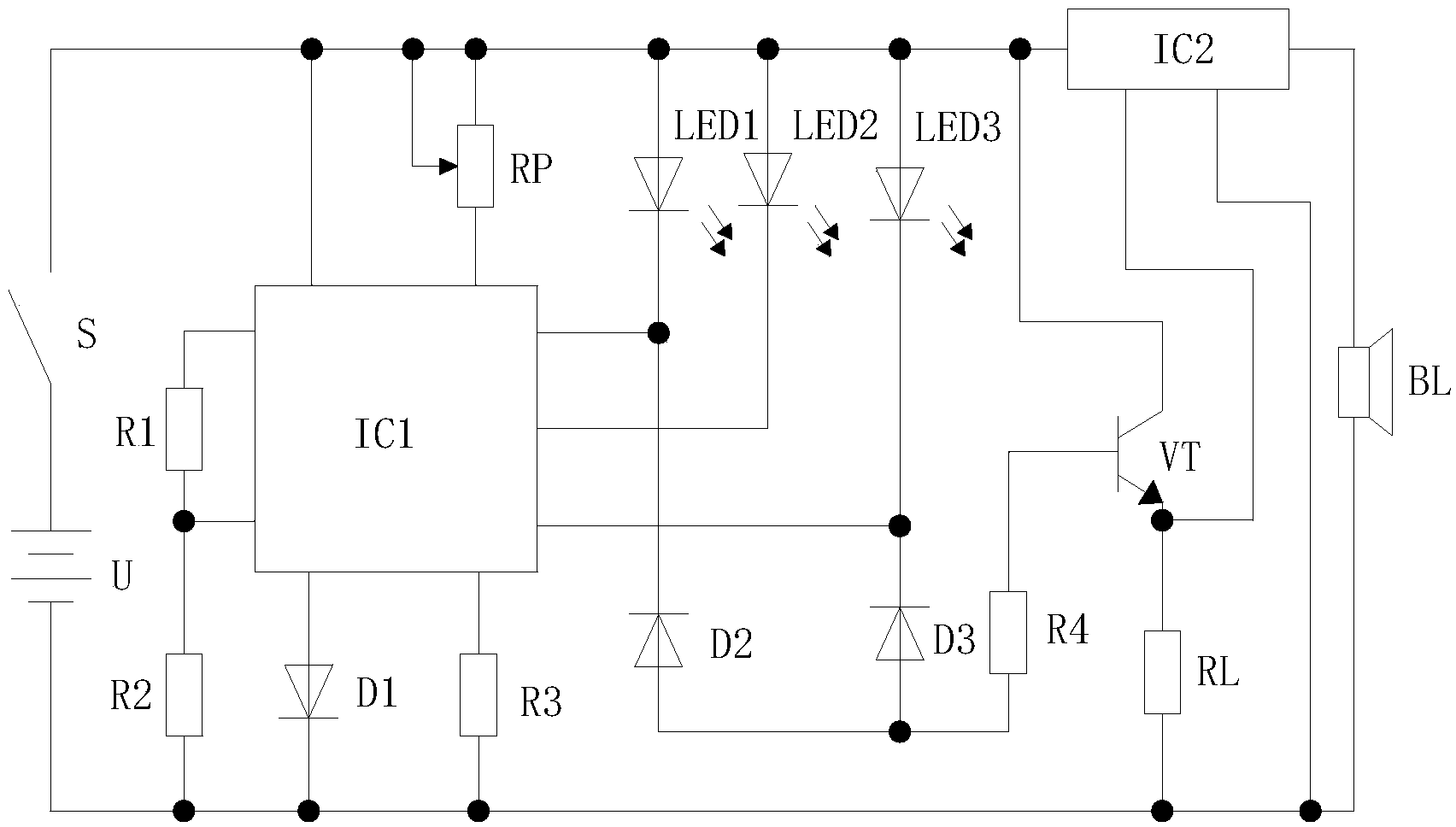

一种用于工业污水处理的温度报警器电路，包括温敏电阻、高速开关集成 电路、报警控制电路、第一电阻至第四电阻、第一发光二极管至第三发光二极 管、第一二极管至第三二极管、三极管、电位器、扬声器、开关和电源，所述 电源的正极与所述开关的第一端连接，所述开关的第二端分别与所述报警控制 电路的第一电源输入端、所述电位器的第一端、所述电位器的滑动端、所述第 一发光二极管的正极、所述第二发光二极管的正极、所述第三发光二极管的正 极、所述三极管的集电极和所述高速开关集成电路的第一端连接，所述报警控 制电路的高触发端与所述第一电阻的第一端连接，所述报警控制电路的低触发 端分别与所述第一电阻的第二端和所述第二电阻的第一端连接，所述报警控制 电路的第一声音报警信号输出端与所述第一二极管的正极连接，所述报警控制 电路的第二声音报警信号输出端与所述第三电阻的第一端连接，所述报警控制 电路的控制信号输入端与所述电位器的第二端连接，所述报警控制电路的第一 光控信号输出端分别与所述第一发光二极管的负极和所述第二二极管的负极连 接，所述报警控制电路的第二光控信号输出端与所述第二发光二极管的负极连 接，所述报警控制电路的第三光控信号输出端分别与所述第三发光二极管的负 极和所述第三二极管的负极连接，所述电源负极分别与所述第二电阻的第二端、 所述第三电阻的第二端、所述温敏电阻的第一端、所述第一二极管的负极、所 述扬声器的第一端和所述高速开关集成电路的第二端连接，所述温敏电阻的第 二端分别与所述三极管的发射极和所述高速开关集成电路的第三端连接，所述 三极管的基极与所述第四电阻的第一端连接，所述第四电阻的第二端分别与所 述第二二极管的正极和所述第三二极管的正极连接，所述高速开关集成电路的 第四端与所述扬声器的第二端连接。
本实用新型的有益效果在于：
本实用新型用于工业污水处理的温度报警器电路的结构简单、温度检测精 确，并且报警的准确度高，具有推广使用的价值。
