申请日2013.10.16
公开(公告)日2014.03.26
IPC分类号C02F3/34
摘要

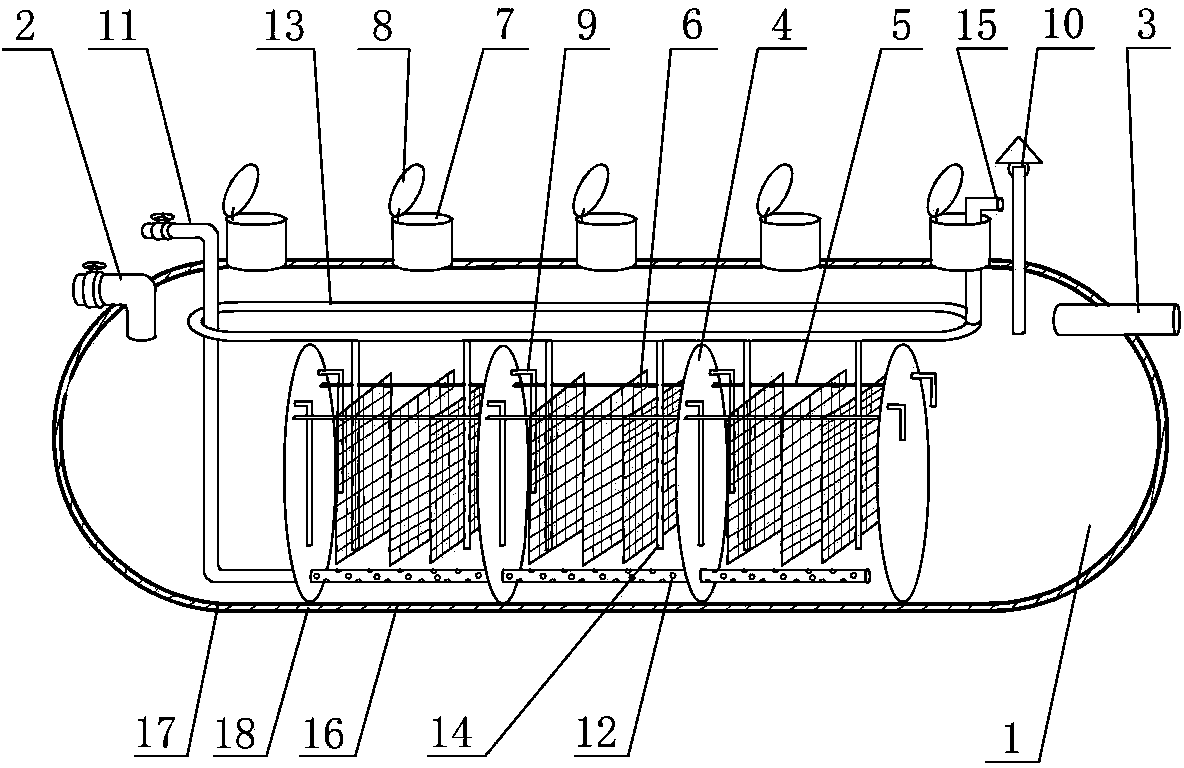

本实用新型公开了一种微生物净化污水处理装置,它包括的夹层式玻璃钢过滤罐体上设有进水管和出水管，过滤罐体内至少设有三个隔板,每两个相邻的隔板之间设有一对横架,每对横架上至少设有一个遮阳网式微生物培养网,过滤罐体上部设有观察口,观察口上设有盖,每个隔板上均设有一对流水管,过滤罐体上还设有通风口和污泥排管,污泥排管上设有吸污口,过滤罐体内设有的氧气总管上设有氧气供管和供氧气口,氧气总管设在污泥排管。本实用新型具有结构简单，成本低,机械式过滤同时还可利用微生物吸附掉多种污水元素来进行净水的优点。
权利要求书
1.一种微生物净化污水处理装置，包括过滤罐体、设置在过滤罐体上的进水管和出水管，其特征在于：所述的过滤罐体内至少设有三个隔板,每两个相邻的隔板之间设有一对横架,每对横架上至少设有一个遮阳网式微生物培养网, 每对横架上方的过滤罐体上、靠近进水管的隔板和进水管之间的过滤罐体上部、靠近出水管的过滤板和出水管之间的过滤罐体上部均设有观察口, 观察口上设有盖,每个隔板上均设有一对流水管。
2.根据权利要求1所述微生物净化污水处理装置，其特征在于：所述的过滤罐体上还设有通风口和污泥排管, 污泥排管的一端设在过滤罐体外, 污泥排管的另一端设在隔板下部且端口设在靠近出水管的两个隔板之间,设在隔板之间的污泥排管上设有吸污口。
3.根据权利要求1所述微生物净化污水处理装置，其特征在于：所述的隔板上侧的过滤罐体内设有氧气总管, 氧气总管在每两个相邻的隔板之间至少设有一个氧气供管, 氧气总管在观察口上设有供氧气口, 氧气总管设在污泥排管上。
4.根据权利要求1所述微生物净化污水处理装置，其特征在于：所述过滤罐体为由内层和外层组成的夹层式罐体,内层和外层之间设有保温层。
5.根据权利要求4所述微生物净化污水处理装置，其特征在于：所述内层和外层均为玻璃钢体,保温层为地毯层。
说明书
微生物净化污水处理装置
技术领域
本实用新型涉及生活污水处理装置，特别是一种微生物净化污水处理装置。
背景技术
众所周知,水是生命之源。我们在生活、工作中都离不开水。人类每天使用的水数量都是天文数字,使用同时也排放了数以亿吨的各种污水,污水净化处理再使用已越来越受到人们的重视,各种净化装置也相继出现,并产生了较高的社会效益和经济效益。但现有的净化设备大多为机械式过滤净化装置,存在着结构复杂, 成本高的缺点。
发明内容
本实用新型的目的是克服现有技术中存在的不足，而提供了一种结构简单、成本低、地埋式一体化，可利用微生物吸收污水元素的微生物净化污水处理装置。
本实用新型的目的是这样实现的：它包括过滤罐体、设置在过滤罐体上的进水管和出水管，所述的过滤罐体内至少设有三个隔板,每两个相邻的隔板之间设有一对横架,每对横架上至少设有一个遮阳网式微生物培养网, 每对横架上方的过滤罐体上、靠近进水管的过滤板和进水管之间的过滤罐体上部、靠近出水管的过滤板和出水管之间的过滤罐体上部均设有观察口, 观察口上设有盖,每个隔板上均设有一对流水管。
所述的过滤罐体上还设有通风口和污泥排管, 污泥排管的一端设在过滤罐体外, 污泥排管的另一端设在隔板下部且端口设在靠近出水管的两个隔板之间,设在隔板之间的污泥排管上设有吸污口。
所述的隔板上侧的过滤罐体内设有氧气总管, 氧气总管在每两个相邻的隔板之间至少设有一个氧气供管, 氧气总管在观察口上设有供氧气口, 氧气总管设在污泥排管上。
所述过滤罐体为由内层和外层组成的夹层式罐体,内层和外层之间设有保温层。
所述内层和外层均为玻璃钢体,保温层为地毯层。
由于采用上述技术方案，本实用新型提供的微生物净化污水处理装置具有如下优点：结构简单，成本低,机械式过滤同时还可利用微生物吸附掉多种污水元素来进行净水。
