申请日2013.10.11
公开(公告)日2014.01.01
IPC分类号C02F9/14
摘要
本发明公开一种污水净化处理系统，包括依次相连的生物流化床、一沉池、生物接触氧化池、二沉池，生物流化床内设置有流化填料，其进水口与污水排放口相连，一沉池的池底设置有第一泥斗，第一泥斗与生物流化床相连，二沉池的上端设置有清液出水口，且其池底设置有第二泥斗，清液出水口与排放水池相连，第二泥斗与污泥池相连。所述污水净化处理系统结构简单，易于实现，污水依次经过生物流化床、一沉池、生物接触氧化池、二沉池，污水中的有机物去除率高，且生物流化床中的活性污泥随出水排至一沉池后，积聚在一沉池的第一泥斗中，并可通过污泥回流泵将活性污泥回流至生物流化床前端，从而保证了活性污泥的浓度，降低了污水处理成本。
权利要求书
1.一种污水净化处理系统，其特征在于：包括依次相连的生物流化床、一 沉池、生物接触氧化池、二沉池，所述生物流化床内设置有流化填料，其进水 口与污水排放口相连，所述一沉池的池底设置有第一泥斗，所述第一泥斗与生 物流化床相连，所述二沉池的上端设置有清液出水口，且其池底设置有第二泥 斗，所述清液出水口与排放水池相连，所述第二泥斗与污泥池相连。
2.根据权利要求1所述的一种污水净化处理系统，其特征在于：所述第一 泥斗通过管道、污泥回流泵与生物流化床相连，所述第二泥斗通过管道、泵与 污泥池相连。
3.根据权利要求1或2所述的一种污水净化处理系统，其特征在于：所述 第一泥斗、第二泥斗均为倒锥形结构。
说明书
一种污水净化处理系统
技术领域
本发明涉及一种污水净化处理系统。
背景技术
随着社会发展，水资源的短缺、环境的污染问题已经十分严重，污水、废 水的处理便显得尤为重要。现有污水净化处理系统，采用生物流化床对有机污 染物进行去除后再采用沉淀池净化处理，其净化效果不够理想，且处理过后， 生物流化床内的活性污泥往往和出水一同进入沉淀池，从而造成活性污泥的流 失，需要不断的添加活性污泥，造成污水处理成本增大。
发明内容
本发明的目的在于针对上述问题，提供一种污水净化处理系统，以解决现 有污水净化处理系统对污水的净化效果不够理想，生物流化床内的活性污泥流 失大的问题。
本发明的目的是通过以下技术方案来实现：

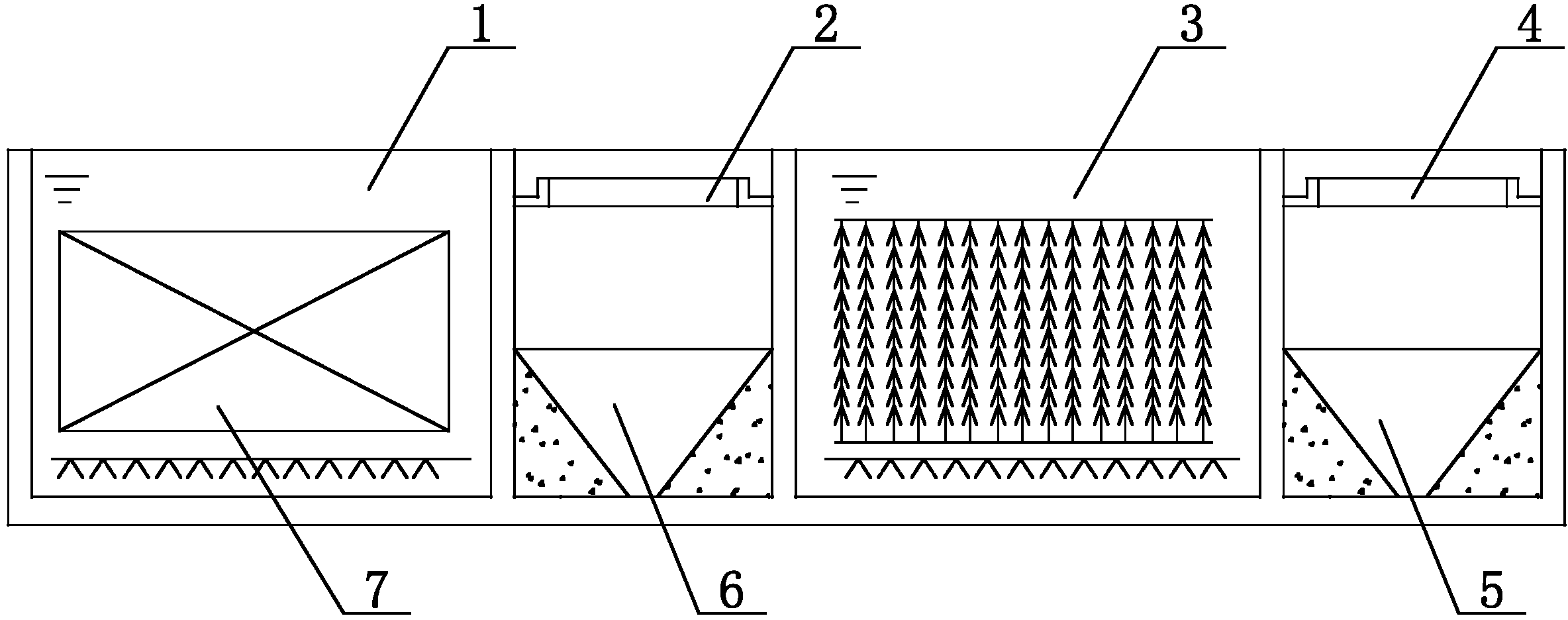

一种污水净化处理系统，包括依次相连的生物流化床、一沉池、生物接触 氧化池、二沉池，所述生物流化床内设置有流化填料，其进水口与污水排放口 相连，所述一沉池的池底设置有第一泥斗，所述第一泥斗与生物流化床相连， 所述二沉池的上端设置有清液出水口，且其池底设置有第二泥斗，所述清液出 水口与排放水池相连，所述第二泥斗与污泥池相连。
进一步的，所述第一泥斗通过管道、污泥回流泵与生物流化床相连，所述 第二泥斗通过管道、泵与污泥池相连。
进一步的，所述第一泥斗、第二泥斗均为倒锥形结构。
本发明的有益效果为，所述污水净化处理系统结构简单，易于实现，污水 依次经过生物流化床、一沉池、生物接触氧化池、二沉池，污水中的有机物去 除率高，且生物流化床中的活性污泥随出水排至一沉池后，积聚在一沉池的第 一泥斗中，并可通过污泥回流泵将活性污泥回流至生物流化床前端，从而保证 了活性污泥的浓度，降低了污水处理成本。
