申请日2013.09.27
公开(公告)日2014.05.07
IPC分类号C02F3/28
摘要
本实用新型公开了一种可分离无机污泥的多级处理厌氧反应器，它在反应器壳体内至少设有一级三相分离器，三相分离器顶部设有溢流堰，反应器壳体的顶部设有气液分离器，气液分离器设有向外排放的沼气管以及伸入壳体下部的下降管，三相分离器设有接入气液分离器的上升管，反应器壳体下部设有倒锥排泥斗和布水器，布水器的布水支管以切线方向水平接入倒锥排泥斗，倒锥排泥斗的底部连接排泥管。本实用新型可实现内循环和外循环相结合，通过提高上升流速使反应器中颗粒污泥流态化，提高传质效果，处理中高浓度有机废水容积负荷可达30kgCOD/(m3·d)以上。本实用新型实现了无机污泥的分离，可定期将反应器中无机污泥排出，保持反应器高效运行。
权利要求书
1.一种可分离无机污泥的多级处理厌氧反应器，包括反应器壳体(3)， 反应器壳体(3)内至少设有一级三相分离器，三相分离器顶部设有溢流堰 (13)，反应器(3)壳体顶部设有气液分离器(12)，气液分离器(12)设有 向外排放的沼气管(11)以及伸入壳体下部的下降管(5)，三相分离器设有 接入气液分离器(12)的上升管，其特征在于，反应器(3)壳体下部设有倒 锥排泥斗(16)和布水器(17)，布水器(17)的布水支管以切线方向水平接 入倒锥排泥斗(16)，倒锥排泥斗(16)的底部连接排泥管(1)。
2.根据权利要求1所述的可分离无机污泥的多级处理厌氧反应器，其特 征在于，所述反应器壳体(3)上部设有与溢流堰(13)出水口连通的回流管 (9)和出水管(14)，出水管(14)接下一道工序的装置，回流管(9)与布 水器(17)的进水端连通。
3.根据权利要求1或2所述的可分离无机污泥的多级处理厌氧反应器， 其特征在于，所述反应器壳体(3)的下部设有进泥管(2)。
4.根据权利要求1或2所述的可分离无机污泥的多级处理厌氧反应器， 其特征在于，所述三相分离器设有两级，一级三相分离器(6)设置在反应器 壳体中部，二级三相分离器(8)设置在反应器壳体上部。
说明书
可分离无机污泥的多级处理厌氧反应器
技术领域
本实用新型涉及一种废水处理设备，特别是一种可分离无机污泥的多级处 理厌氧反应器。
背景技术
随着工业生产的迅速发展，环境问题越来越引起人们的重视，而其中废水 处理是目前关注的重点。废水的厌氧生物处理，是一种无害化废水处理技术， 其利用厌氧微生物将废水中的污染物降解，同时可产生优质的生物质能源—— 沼气。
厌氧反应器是废水厌氧处理的关键设备，随着研究的深入，厌氧反应器向 低能高效的方向发展。目前，内循环流化床形式反应器是研究的热点，其具有 传质效果好、有机负荷高、停留时间短、占地面积小、运行成本低、维护方便、 污泥不宜流失等优点，是厌氧反应器的发展方向。
目前的厌氧反应器在运行过程中经常会出现由于来水预处理没做好而导 致泥砂富集、钙化污泥累积的情况。如果没有针对无机污泥分离、排放的设计， 在排无机污泥时会造成微生物大量流失，进而影响厌氧反应器的处理效果。
实用新型内容
本实用新型所要解决的技术问题是提供一种可分离无机污泥的多级处理 厌氧反应器，使其在保持内循环厌氧反应器优点的同时可定期将反应器中无机 污泥排出，保持反应器高效运行。
本实用新型以如下技术方案解决上述技术问题：

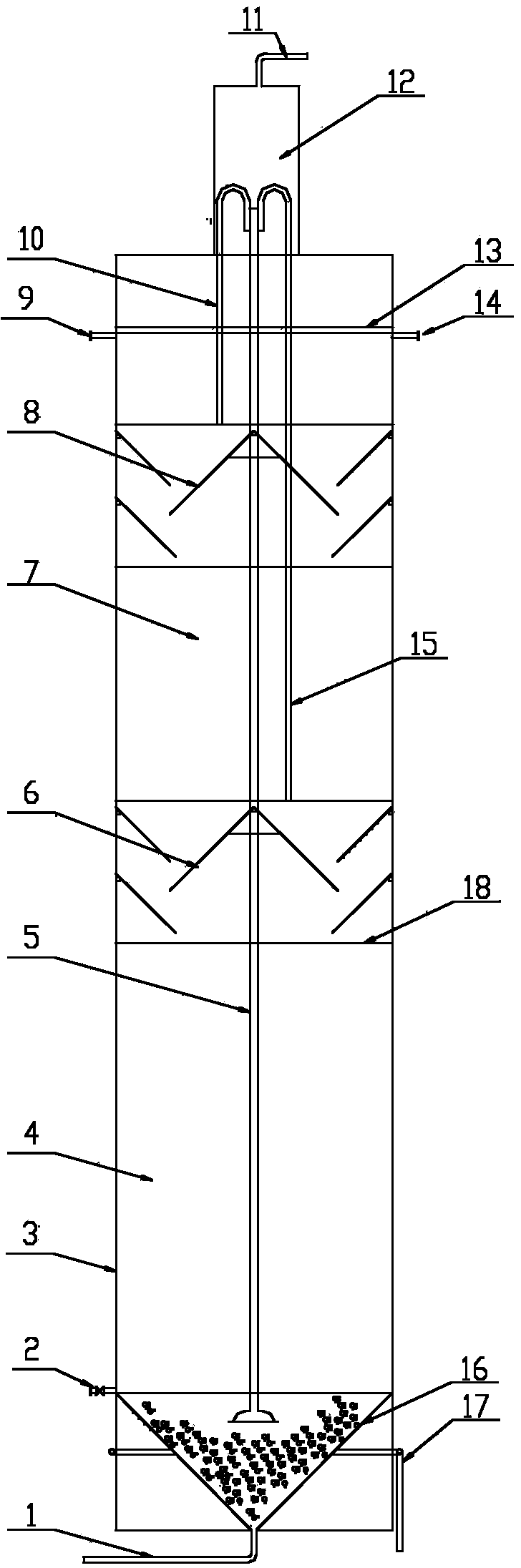

本实用新型一种可分离无机污泥的多级处理厌氧反应器，包括反应器壳体 3，反应器壳体3内至少设有一级三相分离器，三相分离器顶部设有溢流堰13， 反应器壳体3的顶部设有气液分离器12，气液分离器12设有向外排放的沼气 管11以及伸入壳体下部的下降管5，三相分离器设有接入气液分离器12的上 升管，反应器壳体3的下部设有倒锥排泥斗16和布水器17，布水器17的布 水支管以切线方向水平接入倒锥排泥斗16，倒锥排泥斗16的底部连接排泥管 1。
本实用新型可分离无机污泥的多级处理厌氧反应器，所述反应器壳体3 上部设有与溢流堰13出水口连通的回流管9和出水管14，出水管14接下一 道工序的装置，回流管9与布水器17的进水端连通。
本实用新型可分离无机污泥的多级处理厌氧反应器，所述反应器壳体3 下部设有进泥管2。
本实用新型可分离无机污泥的多级处理厌氧反应器，所述三相分离器设有 两级，一级三相分离器6设置在反应器壳体中部，二级三相分离器8设置在反 应器壳体上部。
本实用新型反应器具有以下优点：
①将内循环和外循环结合以提高传质效果。
②有机负荷高，处理中高浓度有机废水时，容积负荷可达30kgCOD/(m3·d) 以上。
③高径比大，占地面积小，基建投资小。
④多级处理，使废水处理更彻底。
⑤抗冲击能力强，处理效果稳定。
⑥可有效排出无机污泥。
