申请日2013.08.29
公开(公告)日2014.06.11
IPC分类号C21D1/667
摘要
本实用新型属于机械加工设备技术领域，尤其涉及一种带废水收集装置的绳轮工件表面淬火用喷嘴。包括带有横向丝杠的基座，在所述丝杠上设有滑块、外端设有驱动端头;在所述滑块上设有横向贯通的连接孔，在所述连接孔的一端插接固定有喷嘴本体，另一端设有用于连接管路的连接头;还包括位于所述喷嘴本体下方、通过连接板固接于所述滑块的集水漏斗，在所述集水漏斗的底部连接有排水管。本实用新型的淬火用喷嘴通过设置位于喷嘴本体正下方的集水漏斗及排水管，使由绳轮工件表面流下的废水得到收集和排走，防止车间地面污染的同时保证了人员不受烫伤。
权利要求书

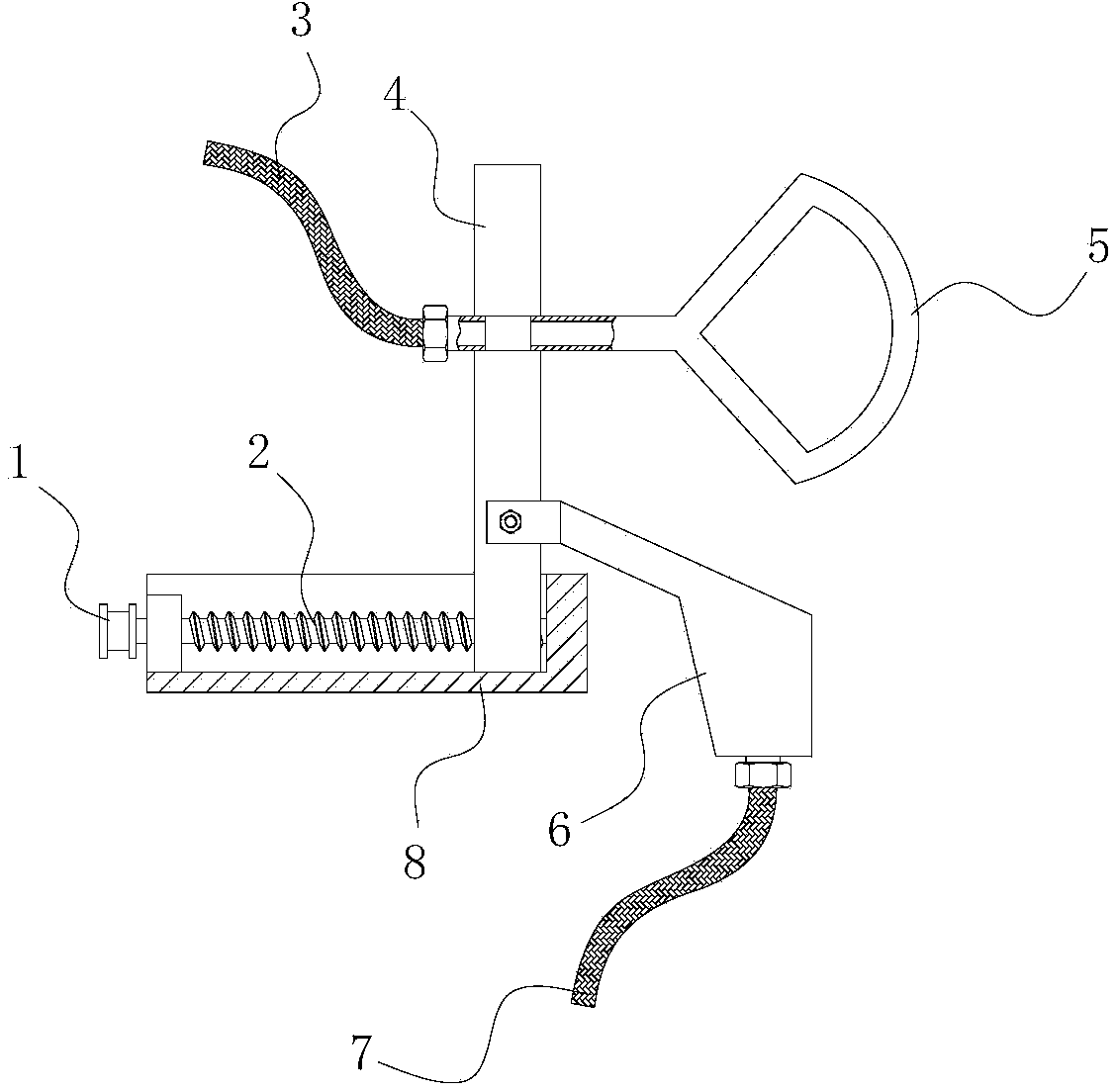

1.一种带废水收集装置的绳轮工件表面淬火用喷嘴，其特征在于：包括带有横向丝 杠(2)的基座(8)，在所述丝杠(2)上设有滑块(4)、外端设有驱动端头(1);在 所述滑块(4)上设有横向贯通的连接孔，在所述连接孔的一端插接固定有喷嘴本体(5)， 另一端设有用于连接管路(3)的连接头;还包括位于所述喷嘴本体(5)下方、通过连 接板固接于所述滑块(4)的集水漏斗(6)，在所述集水漏斗(6)的底部连接有排水管 (7)。
说明书
带废水收集装置的绳轮工件表面淬火用喷嘴
技术领域
本实用新型属于机械加工设备技术领域，尤其涉及一种带废水收集装置的绳轮工件表 面淬火用喷嘴。
背景技术
在对大型绳轮工件表面进行淬火的工艺中，存在这样一种加工方式，即将绳轮工件的 表面由上至下划分成多个重复的环形条带，然后采用一组并列的火焰喷嘴和冷却水喷嘴逐 个条带由上至下或者由下至上进行逐层淬火加工。其中，火焰喷嘴用于对工件表面进行灼 烧，使之升温，冷却水喷嘴用于喷淋冷却被灼烧的部位。冷却水完成冷却喷淋后变成高温 废水，沿工件表面流下，如果不进行收集处理，通常会弄脏车间的地面，严重时会对附近 的人员产生烫伤伤害。
实用新型内容
本实用新型为解决公知技术中存在的技术问题而提供一种有效收集淬火后的废水、防 止车间污染和人员烫伤的带废水收集装置的绳轮工件表面淬火用喷嘴。
本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：带废水收集装置 的绳轮工件表面淬火用喷嘴包括带有横向丝杠的基座，在所述丝杠上设有滑块、外端设有 驱动端头;在所述滑块上设有横向贯通的连接孔，在所述连接孔的一端插接固定有喷嘴本 体，另一端设有用于连接管路的连接头;还包括位于所述喷嘴本体下方、通过连接板固接 于所述滑块的集水漏斗，在所述集水漏斗的底部连接有排水管。
本实用新型的优点和积极效果是：本实用新型的淬火用喷嘴通过设置位于喷嘴本体正 下方的集水漏斗及排水管，使由绳轮工件表面流下的废水得到收集和排走，防止车间地面 污染的同时保证了人员不受烫伤。
