申请日2013.09.22
公开(公告)日2014.03.19
IPC分类号G05B19/04
摘要
本实用新型公开了一种用于水处理的循环用水控制器，包括第一继电器、第二继电器、第三继电器、第一二极管至第六二极管、第一电阻至第七电阻、第一开关、第二开关、第一指示灯、第二指示灯、电机、电容、变压器、第一三极管和第二三极管，所述电机的电源接入端分别与第一电源输入端、第三继电器的第一触点开关的第一端、第二电源输入端、所述第三继电器的第一端和所述变压器的一次绕组的第一端连接，第三继电器的触点开关的第二端分别第三电源输入端和所述第三继电器的第二端连接。本实用新型一种用于水处理的循环用水控制器，该控制器的电路结构简单，并且工作状态稳定，具有推广使用的价值。
权利要求书
1.一种用于水处理的循环用水控制器，其特征在于：包括第一继电器、第 二继电器、第三继电器、第一二极管至第六二极管、第一电阻至第七电阻、第 一开关、第二开关、第一指示灯、第二指示灯、电机、电容、变压器、第一三 极管和第二三极管，所述电机的电源接入端分别与第一电源输入端、第三继电 器的第一触点开关的第一端、第二电源输入端、所述第三继电器的第一端和所 述变压器的一次绕组的第一端连接，第三继电器的触点开关的第二端分别第三 电源输入端和所述第三继电器的第二端连接，所述变压器的一次绕组的第二端 接零线，所述变压器的第一二次绕组的第一端与所述第一二极管的正极连接， 所述变压器的第一二次绕组的第二端与所述第二二极管的正极连接，所述变压 器的中端分别与所述第二继电器的第一端、所述电容的第一端、水塔底部的水 位感应端、所述第三二极管的正极、所述第一继电器的第一端和所述第一电阻 的第一端连接，所述变压器的第二二次绕组的第一端分别与所述第一指示灯的 第一端和所述第二指示灯的第一端连接，所述第一指示灯的第二端与所述第一 开关的第一端连接，所述第二指示灯的第二端与所述第二开关的第一端连接， 所述第一开关的第二端分别与所述第二开关的第二端和所述变压器的第二二次 绕组的第二端连接，所述第二继电器的第二端分别与所述第四二极管的负极和 所述第二三极管的集电极连接，所述第二三极管的发射极分别与所述第二电阻 的第一端和所述第五电阻的第一端连接，所述第二电阻的第二端分别与所述第 三二极管的正极和水池底部的水位感应端连接，所述第二三极管的基极分别与 所述第六二极管的正极和所述第六电阻的第一端连接，所述第六二极管的负极 与所述第七电阻的第一端连接，所述第七电阻的第二端分别与第二继电器的触 点开关的第一端和D水位探测端连接，第二继电器的触点开关的第二端与E水 位探测端连接，所述第六电阻的第二端分别与所述第五电阻的第二端、所述第 四电阻的第一端、所述第一三极管的发射极、所述第一电阻的第二端、所述电 容的第二端、所述第一二极管的负极和所述第二二极管的负极连接，所述第一 三极管的集电极分别与所述第三二极管的负极和所述第一继电器的第二端连 接，所述第一三极管的基极分别与所述第四电阻的第二端和所述第五二极管的 正极连接，所述第二二极管的负极与所述第三电阻的第一端连接，所述第三电 阻的第二端分别与A水位探测端和第一继电器的触点开关的第一端连接，第一 继电器的触点开关的第二端与B水位探测端连接。
说明书
一种用于水处理的循环用水控制器
技术领域
本实用新型涉及一种水处理控制器，尤其涉及一种用于水处理的循环用水 控制器。
背景技术
在水处理的工厂中通常会用到循环用水控制器，目前市面上所采用的循环 用水控制器大多存在着结构复杂和工作状态不够稳定的问题。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种用于水处理的循环 用水控制器。
为了达到上述目的，本实用新型采用了以下技术方案：

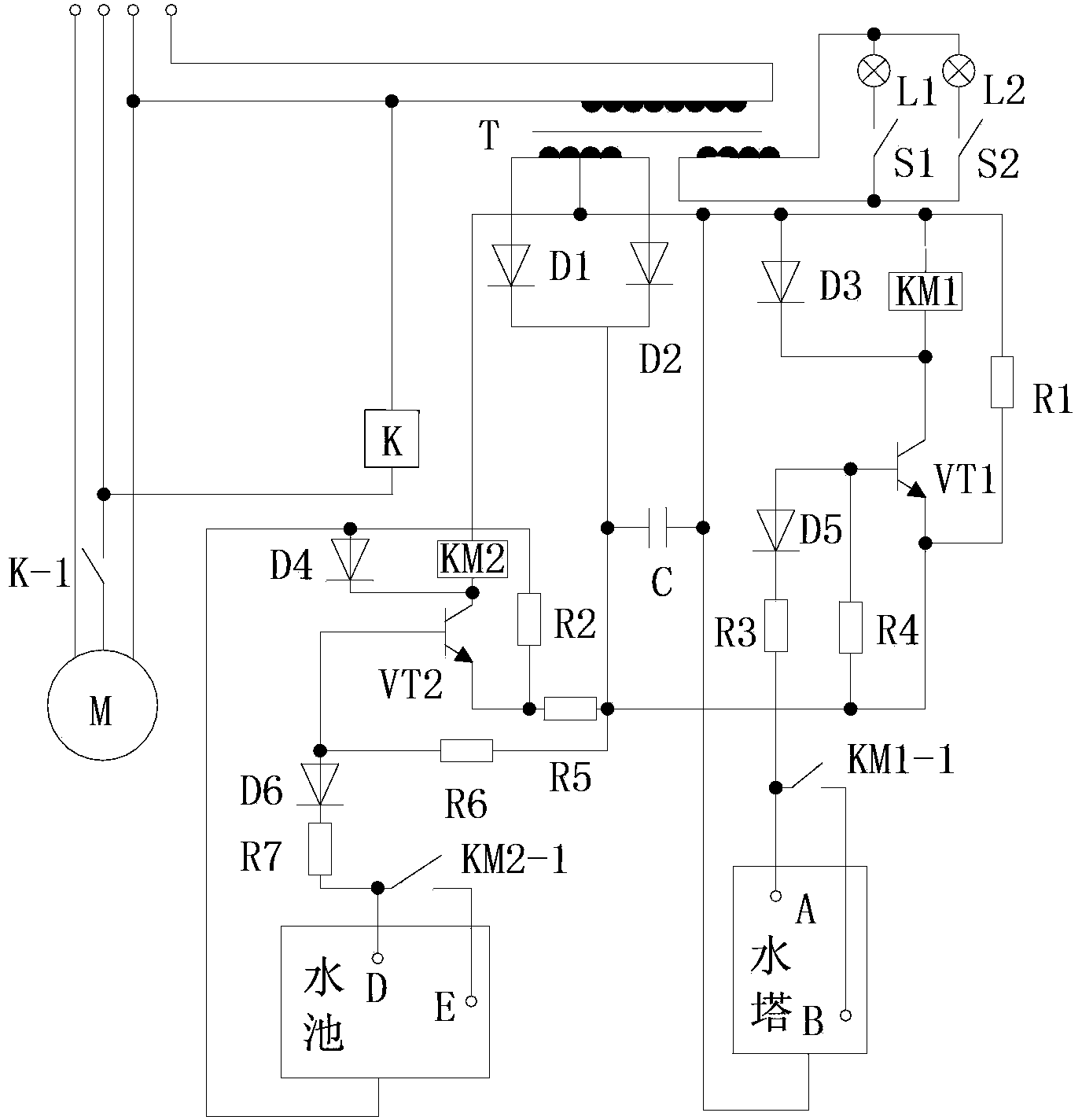

一种用于水处理的循环用水控制器，包括第一继电器、第二继电器、第三 继电器、第一二极管至第六二极管、第一电阻至第七电阻、第一开关、第二开 关、第一指示灯、第二指示灯、电机、电容、变压器、第一三极管和第二三极 管，所述电机的电源接入端分别与第一电源输入端、第三继电器的第一触点开 关的第一端、第二电源输入端、所述第三继电器的第一端和所述变压器的一次 绕组的第一端连接，第三继电器的触点开关的第二端分别第三电源输入端和所 述第三继电器的第二端连接，所述变压器的一次绕组的第二端接零线，所述变 压器的第一二次绕组的第一端与所述第一二极管的正极连接，所述变压器的第 一二次绕组的第二端与所述第二二极管的正极连接，所述变压器的中端分别与 所述第二继电器的第一端、所述电容的第一端、水塔底部的水位感应端、所述 第三二极管的正极、所述第一继电器的第一端和所述第一电阻的第一端连接， 所述变压器的第二二次绕组的第一端分别与所述第一指示灯的第一端和所述第 二指示灯的第一端连接，所述第一指示灯的第二端与所述第一开关的第一端连 接，所述第二指示灯的第二端与所述第二开关的第一端连接，所述第一开关的 第二端分别与所述第二开关的第二端和所述变压器的第二二次绕组的第二端连 接，所述第二继电器的第二端分别与所述第四二极管的负极和所述第二三极管 的集电极连接，所述第二三极管的发射极分别与所述第二电阻的第一端和所述 第五电阻的第一端连接，所述第二电阻的第二端分别与所述第三二极管的正极 和水池底部的水位感应端连接，所述第二三极管的基极分别与所述第六二极管 的正极和所述第六电阻的第一端连接，所述第六二极管的负极与所述第七电阻 的第一端连接，所述第七电阻的第二端分别与第二继电器的触点开关的第一端 和D水位探测端连接，第二继电器的触点开关的第二端与E水位探测端连接， 所述第六电阻的第二端分别与所述第五电阻的第二端、所述第四电阻的第一端、 所述第一三极管的发射极、所述第一电阻的第二端、所述电容的第二端、所述 第一二极管的负极和所述第二二极管的负极连接，所述第一三极管的集电极分 别与所述第三二极管的负极和所述第一继电器的第二端连接，所述第一三极管 的基极分别与所述第四电阻的第二端和所述第五二极管的正极连接，所述第二 二极管的负极与所述第三电阻的第一端连接，所述第三电阻的第二端分别与A 水位探测端和第一继电器的触点开关的第一端连接，第一继电器的触点开关的 第二端与B水位探测端连接。
本实用新型的有益效果在于：
本实用新型一种用于水处理的循环用水控制器，该控制器的电路结构简单， 并且工作状态稳定，具有推广使用的价值。
