申请日2013.08.27
公开(公告)日2015.03.18
IPC分类号C02F9/08
摘要

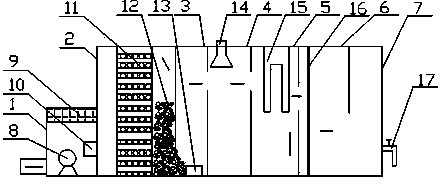

本发明涉及的是一种救灾用应急水处理设备，包括:增压箱、污水箱，过滤箱、沉淀箱、消毒箱、淡化箱、饮用水水箱;所述增压箱与所述污水箱相连，所述污水箱、过滤箱、沉淀箱、消毒箱、淡化箱、饮用水水箱依次互相连通，所述增压箱内部设有增压泵，外部设有太阳能集结板，太阳能集结板与增压泵的动力设备相连;污水箱设有进水口和格栅;过滤箱内设有沙石过滤器和活性炭过滤器;沉淀箱内设有喷药装置;消毒箱内设有消毒装置;淡化箱内部设有反渗透膜;饮用水水箱外部设有饮用水出水口。本发明结构简单、自动供电，可以较广泛的应用于野外考察、抢险救灾中。
权利要求书
1.一种救灾用应急水处理设备，包括:增压箱、污水箱，过滤箱、沉淀箱、消毒箱、淡化箱、饮用水水箱;所述增压箱与所述污水箱相连，所述污水箱、过滤箱、沉淀箱、消毒箱、淡化箱、饮用水水箱依次互相连通，其特征在于：所述增压箱内部设有增压泵，外部设有太阳能集结板，太阳能集结板与增压泵的动力设备相连;所述污水箱设有进水口和格栅;所述过滤箱内设有沙石过滤器和活性炭过滤器;所述沉淀箱内设有喷药装置;所述消毒箱内设有消毒装置;所述淡化箱内部设有反渗透膜;所述饮用水水箱外部设有饮用水出水口。
2.根据权利要求1所述的一种救灾用应急水处理设备，其特征在于：所述污水箱、过滤箱、沉淀箱、消毒箱、淡化箱、饮用水水箱上均设有太阳能集结板。
3.根据权利要求2所述的一种救灾用应急水处理设备，其特征在于：所述的沉淀箱上部设有充氧器。
4.根据权利要求3所述的一种救灾用应急水处理设备，其特征在于：所述沉淀箱下部设有排渣口。
5.根据权利要求4所述的一种救灾用应急水处理设备，其特征在于：所述消毒装置为紫外线消毒管。
6.根据权利要求4所述的一种救灾用应急水处理设备，其特征在于：所述消毒装置为臭氧消毒器。
说明书
一种救灾用应急水处理设备
技术领域
本发明涉及一种救灾用应急水处理设备。
背景技术
水作为生命之源，是人体不可或缺的物质，有人居住的地方就需要提供干净的水源。对于城乡居民来说，居所固定，水源供应不存在问题，但是对于地质勘探、野外科考、动植物保护等野外工作者，随时携带大量的水显然是不现实的。野外干净的水源不是随便就能够找到的，有的水里含有大量的泥沙、细菌、草本植物等，未经净化就饮用或用来做饭，也会导致不适，甚至引起疾病。特别是在地震、海啸、泥石流等破坏力极强的自然灾害情况下，造成附近的居民流离失所，居无定所，供电、供水系统全部瘫痪，干净的水源供应更是难上加难，灾区只有在附件的地方取水，水里的泥沙、生活垃圾、细菌都比较多，达不到清洗伤口和饮用的要求，给灾区的救援工作带来了极大的困难。
在现有的应急水处理设备中，大多是结构复杂，需要外部提供电源的，在外部供电设备出现故障的情况下，不能正常工作，这些制水设备在那些恶劣环境下无电供应的救灾区域则不能进行工作;而且不能同时实现对各种水质的水进行淡化处理，对咸水地区无法进行应急处理，水处理装置使用范围小。
发明内容
本发明的目的是提供一种结构简单、自动供电、使用范围广的救灾用应急水处理设备。
本发明采用的技术方案为：一种救灾用应急水处理设备，包括:增压箱、污水箱，过滤箱、沉淀箱、消毒箱、淡化箱、饮用水水箱;所述增压箱与所述污水箱相连，所述污水箱、过滤箱、沉淀箱、消毒箱、淡化箱、饮用水水箱依次互相连通，所述增压箱内部设有增压泵，外部设有太阳能集结板，太阳能集结板与增压泵的动力设备相连;污水箱设有进水口和格栅;过滤箱内设有沙石过滤器和活性炭过滤器;沉淀箱内设有喷药装置;消毒箱内设有消毒装置;淡化箱内部设有反渗透膜;饮用水水箱外部设有饮用水出水口;
作为进一步改进，所述污水箱、过滤箱、沉淀箱、消毒箱、淡化箱、饮用水水箱上均设有太阳能集结板，所述太阳能集结板与所述增压箱上的太阳能集结板相连，这样接收太阳能的面积更大，为增压泵提供充足的电源;
作为进一步改进，所述的沉淀箱上部设有充氧器，可以增加氧气的浓度，从而促进微生物凝结，加速沉淀;
作为进一步改进，所述沉淀箱下部设有排渣口，可以将过滤的泥沙排出;
作为进一步改进，所述消毒装置为紫外线消毒管;
作为进一步改进，所述消毒装置为臭氧消毒器;
本发明的有益效果：本发明采用太阳能集结板的结构，可以在没有外部电源的情况下自动供电，从而正常工作;采用淡化设备，可以将咸水处理成饮用水，使用范围较广。
