申请日2013.08.26
公开(公告)日2014.06.04
IPC分类号C02F1/38; C02F103/10; C02F1/40
摘要
本实用新型涉及油田采出水处理装置技术领域，是一种油田采出水处理喷雾除渣分离器，其包括罐体、旋流分离筒、喷雾除渣装置、收油装置、排泥装置和收水装置;罐体内固定有旋流分离筒，旋流分离筒的下部设置有不少于一个的连通口，旋流分离筒的中部固定有进水管，进水管的出口与旋流分离筒的内腔相连通，进水管的中部穿过罐体并伸至罐体外部，旋流分离筒的上部设置有喷雾除渣装置，对应旋流分离筒上端位置的罐体内壁上设置有收油装置，对应连通口位置的罐体底部设置有排泥装置。本实用新型结构合理而紧凑，使用方便，其通过喷雾除渣装置有效去除油渣，通过负压排泥器收集排出污泥，收油槽收集排出浮油，具有处理效果好、简便、高效的特点。
权利要求书
1.一种油田采出水处理喷雾除渣分离器，其特征在于包括罐体、旋流分离筒、喷雾除渣装置、收油装置、排泥装置和收水装置;罐体内固定有旋流分离筒，旋流分离筒的下部设置有不少于一个的连通口，旋流分离筒的中部固定有进水管，进水管的出口与旋流分离筒的内腔相连通，进水管的中部穿过罐体并伸至罐体外部，旋流分离筒的上部设置有喷雾除渣装置，对应旋流分离筒上端位置的罐体内壁上设置有收油装置，对应连通口位置的罐体底部设置有排泥装置;收水装置包括外挂水箱和收水管，罐体的外侧上部固定安装有外挂水箱，收水管的下端与旋流分离筒内腔中部相连通，收水管的上端与外挂水箱内腔相连通，外挂水箱的下部固定有出水管，出水管的下端有出水口。
2.根据权利要求1所述的油田采出水处理喷雾除渣分离器，其特征在于进水管的轴线方向与旋流分离筒的内腔壁相切，进水管的出口位于旋流分离筒的内腔壁上。
3.根据权利要求1或2所述的油田采出水处理喷雾除渣分离器，其特征在于旋流分离筒的下端焊接固定在罐体的底板中部。
4.根据权利要求3所述的油田采出水处理喷雾除渣分离器，其特征在于收水管包括收水环管和L状引管;收水环管通过筋板固定连接在旋流分离筒外侧中部，收水环管底端均匀分布有收水进口，罐体中部的内腔通过收水进口与收水环管的管腔相连通，收水环管的出口与L状引管的入口相连通，L状引管的中部穿过罐体并伸至罐体外部，L状引管的上部穿过外挂水箱底部并伸至外挂水箱内，L状引管上端的出口上安装有过滤器。
5.根据权利要求4所述的油田采出水处理喷雾除渣分离器，其特征在于外挂水箱内固定安装有水位调节器，水位调节器包括水位器外筒、调节内筒、丝杆、安装架、手轮和手轮座;水位器外筒套装在L状引管的出口外部，出水管的进口位于水位器外筒外部，水位器外筒的底部焊接固定在外挂水箱的底部并保持密封，调节内筒套装在水位器外筒内并能够上下移动，调节内筒与水位器外筒接触处保持密封，调节内筒上固定安装有丝杆，对应水位器外筒正上方的外挂水箱内部固定有安装架，手轮座下端固定安装在安装架上，手轮座上端安装有能够转动的手轮，手轮中部固定有螺母，丝杆的上部有螺纹并通过螺纹安装在螺母内。
6.根据权利要求1或2所述的油田采出水处理喷雾除渣分离器，其特征在于喷雾除渣装置包括收渣槽、集渣斗、收渣管和冲洗水管;旋流分离筒的上部外侧固定有收渣槽，收渣槽的上端高于旋流分离筒的上端，收渣槽的底面为左低右高的斜面，收渣槽的底端左部固定有集渣斗，集渣斗下端的出口与收渣管的入口相连通，收渣管的下部伸出至罐体外部，收渣管的下端有出渣口;旋流分离筒的内腔上端中部通过筋板固定有冲洗水管，冲洗水管的上端位于旋流分离筒上方并固定安装喷雾头，冲洗水管的下部依次穿过罐体和旋流分离筒并伸出至旋流分离筒外部，冲洗水管的下端有自来水接口。
7.根据权利要求3所述的油田采出水处理喷雾除渣分离器，其特征在于喷雾除渣装置包括收渣槽、集渣斗、收渣管和冲洗水管;旋流分离筒的上部外侧固定有收渣槽，收渣槽的上端高于旋流分离筒的上端，收渣槽的底面为左低右高的斜面，收渣槽的底端左部固定有集渣斗，集渣斗下端的出口与收渣管的入口相连通，收渣管的下部伸出至罐体外部，收渣管的下端有出渣口;旋流分离筒的内腔上端中部通过筋板固定有冲洗水管，冲洗水管的上端位于旋流分离筒上方并固定安装喷雾头，冲洗水管的下部依次穿过罐体和旋流分离筒并伸出至旋流分离筒外部，冲洗水管的下端有自来水接口。
8.根据权利要求4所述的油田采出水处理喷雾除渣分离器，其特征在于喷雾除渣装置包括收渣槽、集渣斗、收渣管和冲洗水管;旋流分离筒的上部外侧固定有收渣槽，收渣槽的上端高于旋流分离筒的上端，收渣槽的底面为左低右高的斜面，收渣槽的底端左部固定有集渣斗，集渣斗下端的出口与收渣管的入口相连通，收渣管的下部伸出至罐体外部，收渣管的下端有出渣口;旋流分离筒的内腔上端中部通过筋板固定有冲洗水管，冲洗水管的上端位于旋流分离筒上方并固定安装喷雾头，冲洗水管的下部依次穿过罐体和旋流分离筒并伸出至旋流分离筒外部，冲洗水管的下端有自来水接口。
9.根据权利要求5所述的油田采出水处理喷雾除渣分离器，其特征在于喷雾除渣装置包括收渣槽、集渣斗、收渣管和冲洗水管;旋流分离筒的上部外侧固定有收渣槽，收渣槽的上端高于旋流分离筒的上端，收渣槽的底面为左低右高的斜面，收渣槽的底端左部固定有集渣斗，集渣斗下端的出口与收渣管的入口相连通，收渣管的下部伸出至罐体外部，收渣管的下端有出渣口;旋流分离筒的内腔上端中部通过筋板固定有冲洗水管，冲洗水管的上端位于旋流分离筒上方并固定安装喷雾头，冲洗水管的下部依次穿过罐体和旋流分离筒并伸出至旋流分离筒外部，冲洗水管的下端有自来水接口。
10.根据权利要求6所述的油田采出水处理喷雾除渣分离器，其特征在于喷雾头包括上喷雾头和下喷雾头，环绕冲洗水管的上端外侧均匀分布安装有不少于两个的上喷雾头，对应相邻两个上喷雾头之间下方位置的冲洗水管上安装有下喷雾头。
11.根据权利要求7所述的油田采出水处理喷雾除渣分离器，其特征在于喷雾头包括上喷雾头和下喷雾头，环绕冲洗水管的上端外侧均匀分布安装有不少于两个的上喷雾头，对应相邻两个上喷雾头之间下方位置的冲洗水管上安装有下喷雾头。
12.根据权利要求8所述的油田采出水处理喷雾除渣分离器，其特征在于喷雾头包括上喷雾头和下喷雾头，环绕冲洗水管的上端外侧均匀分布安装有不少于两个的上喷雾头，对应相邻两个上喷雾头之间下方位置的冲洗水管上安装有下喷雾头。
13.根据权利要求9所述的油田采出水处理喷雾除渣分离器，其特征在于喷雾头包括上喷雾头和下喷雾头，环绕冲洗水管的上端外侧均匀分布安装有不少于两个的上喷雾头，对应相邻两个上喷雾头之间下方位置的冲洗水管上安装有下喷雾头。
14.根据权利要求1或2所述的油田采出水处理喷雾除渣分离器，其特征在于收油装置包括油槽底板、油槽侧板和收油管;油槽底板呈环状，油槽侧板呈圆筒状，油槽侧板的外侧下端与油槽底板的内端固定连接在一起，油槽底板的外端固定连接在罐体内壁上，油槽侧板、油槽底板和罐体内壁之间形成收油槽，油槽底板的底端固定连接有收油管，收油管的入口与收油槽的内腔相连通，收油管的下部穿过罐体并伸至罐体外部，收油管的下端有出油口。
15.根据权利要求3所述的油田采出水处理喷雾除渣分离器，其特征在于收油装置包括油槽底板、油槽侧板和收油管;油槽底板呈环状，油槽侧板呈圆筒状，油槽侧板的外侧下端与油槽底板的内端固定连接在一起，油槽底板的外端固定连接在罐体内壁上，油槽侧板、油槽底板和罐体内壁之间形成收油槽，油槽底板的底端固定连接有收油管，收油管的入口与收油槽的内腔相连通，收油管的下部穿过罐体并伸至罐体外部，收油管的下端有出油口。
16.根据权利要求4所述的油田采出水处理喷雾除渣分离器，其特征在于收油装置包括油槽底板、油槽侧板和收油管;油槽底板呈环状，油槽侧板呈圆筒状，油槽侧板的外侧下端与油槽底板的内端固定连接在一起，油槽底板的外端固定连接在罐体内壁上，油槽侧板、油槽底板和罐体内壁之间形成收油槽，油槽底板的底端固定连接有收油管，收油管的入口与收油槽的内腔相连通，收油管的下部穿过罐体并伸至罐体外部，收油管的下端有出油口。
17.根据权利要求5所述的油田采出水处理喷雾除渣分离器，其特征在于收油装置包括油槽底板、油槽侧板和收油管;油槽底板呈环状，油槽侧板呈圆筒状，油槽侧板的外侧下端与油槽底板的内端固定连接在一起，油槽底板的外端固定连接在罐体内壁上，油槽侧板、油槽底板和罐体内壁之间形成收油槽，油槽底板的底端固定连接有收油管，收油管的入口与收油槽的内腔相连通，收油管的下部穿过罐体并伸至罐体外部，收油管的下端有出油口。
18.根据权利要求6所述的油田采出水处理喷雾除渣分离器，其特征在于收油装置包括油槽底板、油槽侧板和收油管;油槽底板呈环状，油槽侧板呈圆筒状，油槽侧板的外侧下端与油槽底板的内端固定连接在一起，油槽底板的外端固定连接在罐体内壁上，油槽侧板、油槽底板和罐体内壁之间形成收油槽，油槽底板的底端固定连接有收油管，收油管的入口与收油槽的内腔相连通，收油管的下部穿过罐体并伸至罐体外部，收油管的下端有出油口。
19.根据权利要求7所述的油田采出水处理喷雾除渣分离器，其特征在于收油装置包括油槽底板、油槽侧板和收油管;油槽底板呈环状，油槽侧板呈圆筒状，油槽侧板的外侧下端与油槽底板的内端固定连接在一起，油槽底板的外端固定连接在罐体内壁上，油槽侧板、油槽底板和罐体内壁之间形成收油槽，油槽底板的底端固定连接有收油管，收油管的入口与收油槽的内腔相连通，收油管的下部穿过罐体并伸至罐体外部，收油管的下端有出油口。
20.根据权利要求8所述的油田采出水处理喷雾除渣分离器，其特征在于收油装置包括油槽底板、油槽侧板和收油管;油槽底板呈环状，油槽侧板呈圆筒状，油槽侧板的外侧下端与油槽底板的内端固定连接在一起，油槽底板的外端固定连接在罐体内壁上，油槽侧板、油槽底板和罐体内壁之间形成收油槽，油槽底板的底端固定连接有收油管，收油管的入口与收油槽的内腔相连通，收油管的下部穿过罐体并伸至罐体外部，收油管的下端有出油口。
21.根据权利要求9所述的油田采出水处理喷雾除渣分离器，其特征在于收油装置包括油槽底板、油槽侧板和收油管;油槽底板呈环状，油槽侧板呈圆筒状，油槽侧板的外侧下端与油槽底板的内端固定连接在一起，油槽底板的外端固定连接在罐体内壁上，油槽侧板、油槽底板和罐体内壁之间形成收油槽，油槽底板的底端固定连接有收油管，收油管的入口与收油槽的内腔相连通，收油管的下部穿过罐体并伸至罐体外部，收油管的下端有出油口。
22.根据权利要求10所述的油田采出水处理喷雾除渣分离器，其特征在于收油装置包括油槽底板、油槽侧板和收油管;油槽底板呈环状，油槽侧板呈圆筒状，油槽侧板的外侧下端与油槽底板的内端固定连接在一起，油槽底板的外端固定连接在罐体内壁上，油槽侧板、油槽底板和罐体内壁之间形成收油槽，油槽底板的底端固定连接有收油管，收油管的入口与收油槽的内腔相连通，收油管的下部穿过罐体并伸至罐体外部，收油管的下端有出油口。
23.根据权利要求11所述的油田采出水处理喷雾除渣分离器，其特征在于收油装置包括油槽底板、油槽侧板和收油管;油槽底板呈环状，油槽侧板呈圆筒状，油槽侧板的外侧下端与油槽底板的内端固定连接在一起，油槽底板的外端固定连接在罐体内壁上，油槽侧板、油槽底板和罐体内壁之间形成收油槽，油槽底板的底端固定连接有收油管，收油管的入口与收油槽的内腔相连通，收油管的下部穿过罐体并伸至罐体外部，收油管的下端有出油口。
24.根据权利要求12所述的油田采出水处理喷雾除渣分离器，其特征在于收油装置包括油槽底板、油槽侧板和收油管;油槽底板呈环状，油槽侧板呈圆筒状，油槽侧板的外侧下端与油槽底板的内端固定连接在一起，油槽底板的外端固定连接在罐体内壁上，油槽侧板、油槽底板和罐体内壁之间形成收油槽，油槽底板的底端固定连接有收油管，收油管的入口与收油槽的内腔相连通，收油管的下部穿过罐体并伸至罐体外部，收油管的下端有出油口。
25.根据权利要求13所述的油田采出水处理喷雾除渣分离器，其特征在于收油装置包括油槽底板、油槽侧板和收油管;油槽底板呈环状，油槽侧板呈圆筒状，油槽侧板的外侧下端与油槽底板的内端固定连接在一起，油槽底板的外端固定连接在罐体内壁上，油槽侧板、油槽底板和罐体内壁之间形成收油槽，油槽底板的底端固定连接有收油管，收油管的入口与收油槽的内腔相连通，收油管的下部穿过罐体并伸至罐体外部，收油管的下端有出油口。
26.根据权利要求1或2所述的油田采出水处理喷雾除渣分离器，其特征在于排泥装置为负压排泥器，负压排泥器包括变径接头、排泥管、集泥管、吸污管、安装座套、助排管和喷嘴;变径接头的左部内腔为圆柱孔腔，变径接头的右部内腔为左小右大的锥孔腔，圆柱孔腔的右端与锥孔腔的左端直径相等并且相连通，变径接头的左部固定有排泥管，排泥管的左部内腔为呈左大右小锥孔状的扩散腔，排泥管的右部内腔为呈圆柱孔状的混合腔，变径接头的右部固定有集泥管，集泥管的外部固定有不少于一个的吸污管，集泥管的内腔右部通过安装座套固定有助排管，助排管的左端固定安装有喷嘴，喷嘴的左端套装在锥孔腔的右端口内;助排管的右端与冲洗水管相连通，排泥管的左部穿过罐体并伸至罐体外部，排泥管的左端有排污泥口。
27.根据权利要求3所述的油田采出水处理喷雾除渣分离器，其特征在于排泥装置为负压排泥器，负压排泥器包括变径接头、排泥管、集泥管、吸污管、安装座套、助排管和喷嘴;变径接头的左部内腔为圆柱孔腔，变径接头的右部内腔为左小右大的锥孔腔，圆柱孔腔的右端与锥孔腔的左端直径相等并且相连通，变径接头的左部固定有排泥管，排泥管的左部内腔为呈左大右小锥孔状的扩散腔，排泥管的右部内腔为呈圆柱孔状的混合腔，变径接头的右部固定有集泥管，集泥管的外部固定有不少于一个的吸污管，集泥管的内腔右部通过安装座套固定有助排管，助排管的左端固定安装有喷嘴，喷嘴的左端套装在锥孔腔的右端口内;助排管的右端与冲洗水管相连通，排泥管的左部穿过罐体并伸至罐体外部，排泥管的左端有排污泥口。
28.根据权利要求4所述的油田采出水处理喷雾除渣分离器，其特征在于排泥装置为负压排泥器，负压排泥器包括变径接头、排泥管、集泥管、吸污管、安装座套、助排管和喷嘴;变径接头的左部内腔为圆柱孔腔，变径接头的右部内腔为左小右大的锥孔腔，圆柱孔腔的右端与锥孔腔的左端直径相等并且相连通，变径接头的左部固定有排泥管，排泥管的左部内腔为呈左大右小锥孔状的扩散腔，排泥管的右部内腔为呈圆柱孔状的混合腔，变径接头的右部固定有集泥管，集泥管的外部固定有不少于一个的吸污管，集泥管的内腔右部通过安装座套固定有助排管，助排管的左端固定安装有喷嘴，喷嘴的左端套装在锥孔腔的右端口内;助排管的右端与冲洗水管相连通，排泥管的左部穿过罐体并伸至罐体外部，排泥管的左端有排污泥口。
29.根据权利要求5所述的油田采出水处理喷雾除渣分离器，其特征在于排泥装置为负压排泥器，负压排泥器包括变径接头、排泥管、集泥管、吸污管、安装座套、助排管和喷嘴;变径接头的左部内腔为圆柱孔腔，变径接头的右部内腔为左小右大的锥孔腔，圆柱孔腔的右端与锥孔腔的左端直径相等并且相连通，变径接头的左部固定有排泥管，排泥管的左部内腔为呈左大右小锥孔状的扩散腔，排泥管的右部内腔为呈圆柱孔状的混合腔，变径接头的右部固定有集泥管，集泥管的外部固定有不少于一个的吸污管，集泥管的内腔右部通过安装座套固定有助排管，助排管的左端固定安装有喷嘴，喷嘴的左端套装在锥孔腔的右端口内;助排管的右端与冲洗水管相连通，排泥管的左部穿过罐体并伸至罐体外部，排泥管的左端有排污泥口。
30.根据权利要求6所述的油田采出水处理喷雾除渣分离器，其特征在于排泥装置为负压排泥器，负压排泥器包括变径接头、排泥管、集泥管、吸污管、安装座套、助排管和喷嘴;变径接头的左部内腔为圆柱孔腔，变径接头的右部内腔为左小右大的锥孔腔，圆柱孔腔的右端与锥孔腔的左端直径相等并且相连通，变径接头的左部固定有排泥管，排泥管的左部内腔为呈左大右小锥孔状的扩散腔，排泥管的右部内腔为呈圆柱孔状的混合腔，变径接头的右部固定有集泥管，集泥管的外部固定有不少于一个的吸污管，集泥管的内腔右部通过安装座套固定有助排管，助排管的左端固定安装有喷嘴，喷嘴的左端套装在锥孔腔的右端口内;助排管的右端与冲洗水管相连通，排泥管的左部穿过罐体并伸至罐体外部，排泥管的左端有排污泥口。
31.根据权利要求7所述的油田采出水处理喷雾除渣分离器，其特征在于排泥装置为负压排泥器，负压排泥器包括变径接头、排泥管、集泥管、吸污管、安装座套、助排管和喷嘴;变径接头的左部内腔为圆柱孔腔，变径接头的右部内腔为左小右大的锥孔腔，圆柱孔腔的右端与锥孔腔的左端直径相等并且相连通，变径接头的左部固定有排泥管，排泥管的左部内腔为呈左大右小锥孔状的扩散腔，排泥管的右部内腔为呈圆柱孔状的混合腔，变径接头的右部固定有集泥管，集泥管的外部固定有不少于一个的吸污管，集泥管的内腔右部通过安装座套固定有助排管，助排管的左端固定安装有喷嘴，喷嘴的左端套装在锥孔腔的右端口内;助排管的右端与冲洗水管相连通，排泥管的左部穿过罐体并伸至罐体外部，排泥管的左端有排污泥口。
32.根据权利要求8所述的油田采出水处理喷雾除渣分离器，其特征在于排泥装置为负压排泥器，负压排泥器包括变径接头、排泥管、集泥管、吸污管、安装座套、助排管和喷嘴;变径接头的左部内腔为圆柱孔腔，变径接头的右部内腔为左小右大的锥孔腔，圆柱孔腔的右端与锥孔腔的左端直径相等并且相连通，变径接头的左部固定有排泥管，排泥管的左部内腔为呈左大右小锥孔状的扩散腔，排泥管的右部内腔为呈圆柱孔状的混合腔，变径接头的右部固定有集泥管，集泥管的外部固定有不少于一个的吸污管，集泥管的内腔右部通过安装座套固定有助排管，助排管的左端固定安装有喷嘴，喷嘴的左端套装在锥孔腔的右端口内;助排管的右端与冲洗水管相连通，排泥管的左部穿过罐体并伸至罐体外部，排泥管的左端有排污泥口。
33.根据权利要求9所述的油田采出水处理喷雾除渣分离器，其特征在于排泥装置为负压排泥器，负压排泥器包括变径接头、排泥管、集泥管、吸污管、安装座套、助排管和喷嘴;变径接头的左部内腔为圆柱孔腔，变径接头的右部内腔为左小右大的锥孔腔，圆柱孔腔的右端与锥孔腔的左端直径相等并且相连通，变径接头的左部固定有排泥管，排泥管的左部内腔为呈左大右小锥孔状的扩散腔，排泥管的右部内腔为呈圆柱孔状的混合腔，变径接头的右部固定有集泥管，集泥管的外部固定有不少于一个的吸污管，集泥管的内腔右部通过安装座套固定有助排管，助排管的左端固定安装有喷嘴，喷嘴的左端套装在锥孔腔的右端口内;助排管的右端与冲洗水管相连通，排泥管的左部穿过罐体并伸至罐体外部，排泥管的左端有排污泥口。
34.根据权利要求10所述的油田采出水处理喷雾除渣分离器，其特征在于排泥装置为负压排泥器，负压排泥器包括变径接头、排泥管、集泥管、吸污管、安装座套、助排管和喷嘴;变径接头的左部内腔为圆柱孔腔，变径接头的右部内腔为左小右大的锥孔腔，圆柱孔腔的右端与锥孔腔的左端直径相等并且相连通，变径接头的左部固定有排泥管，排泥管的左部内腔为呈左大右小锥孔状的扩散腔，排泥管的右部内腔为呈圆柱孔状的混合腔，变径接头的右部固定有集泥管，集泥管的外部固定有不少于一个的吸污管，集泥管的内腔右部通过安装座套固定有助排管，助排管的左端固定安装有喷嘴，喷嘴的左端套装在锥孔腔的右端口内;助排管的右端与冲洗水管相连通，排泥管的左部穿过罐体并伸至罐体外部，排泥管的左端有排污泥口。
35.根据权利要求11所述的油田采出水处理喷雾除渣分离器，其特征在于排泥装置为负压排泥器，负压排泥器包括变径接头、排泥管、集泥管、吸污管、安装座套、助排管和喷嘴;变径接头的左部内腔为圆柱孔腔，变径接头的右部内腔为左小右大的锥孔腔，圆柱孔腔的右端与锥孔腔的左端直径相等并且相连通，变径接头的左部固定有排泥管，排泥管的左部内腔为呈左大右小锥孔状的扩散腔，排泥管的右部内腔为呈圆柱孔状的混合腔，变径接头的右部固定有集泥管，集泥管的外部固定有不少于一个的吸污管，集泥管的内腔右部通过安装座套固定有助排管，助排管的左端固定安装有喷嘴，喷嘴的左端套装在锥孔腔的右端口内;助排管的右端与冲洗水管相连通，排泥管的左部穿过罐体并伸至罐体外部，排泥管的左端有排污泥口。
36.根据权利要求12所述的油田采出水处理喷雾除渣分离器，其特征在于排泥装置为负压排泥器，负压排泥器包括变径接头、排泥管、集泥管、吸污管、安装座套、助排管和喷嘴;变径接头的左部内腔为圆柱孔腔，变径接头的右部内腔为左小右大的锥孔腔，圆柱孔腔的右端与锥孔腔的左端直径相等并且相连通，变径接头的左部固定有排泥管，排泥管的左部内腔为呈左大右小锥孔状的扩散腔，排泥管的右部内腔为呈圆柱孔状的混合腔，变径接头的右部固定有集泥管，集泥管的外部固定有不少于一个的吸污管，集泥管的内腔右部通过安装座套固定有助排管，助排管的左端固定安装有喷嘴，喷嘴的左端套装在锥孔腔的右端口内;助排管的右端与冲洗水管相连通，排泥管的左部穿过罐体并伸至罐体外部，排泥管的左端有排污泥口。
37.根据权利要求13所述的油田采出水处理喷雾除渣分离器，其特征在于排泥装置为负压排泥器，负压排泥器包括变径接头、排泥管、集泥管、吸污管、安装座套、助排管和喷嘴;变径接头的左部内腔为圆柱孔腔，变径接头的右部内腔为左小右大的锥孔腔，圆柱孔腔的右端与锥孔腔的左端直径相等并且相连通，变径接头的左部固定有排泥管，排泥管的左部内腔为呈左大右小锥孔状的扩散腔，排泥管的右部内腔为呈圆柱孔状的混合腔，变径接头的右部固定有集泥管，集泥管的外部固定有不少于一个的吸污管，集泥管的内腔右部通过安装座套固定有助排管，助排管的左端固定安装有喷嘴，喷嘴的左端套装在锥孔腔的右端口内;助排管的右端与冲洗水管相连通，排泥管的左部穿过罐体并伸至罐体外部，排泥管的左端有排污泥口。
38.根据权利要求6所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
39.根据权利要求7所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
40.根据权利要求8所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
41.根据权利要求9所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
42.根据权利要求10所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
43.根据权利要求11所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
44.根据权利要求12所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
45.根据权利要求13所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
46.根据权利要求14所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
47.根据权利要求15所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
48.根据权利要求16所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
49.根据权利要求17所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
50.根据权利要求18所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
51.根据权利要求19所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
52.根据权利要求20所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
53.根据权利要求21所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
54.根据权利要求22所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
55.根据权利要求23所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
56.根据权利要求24所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
57.根据权利要求25所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
58.根据权利要求26所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
59.根据权利要求27所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
60.根据权利要求28所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
61.根据权利要求29所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
62.根据权利要求30所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
63.根据权利要求31所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
64.根据权利要求32所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
65.根据权利要求33所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
66.根据权利要求34所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
67.根据权利要求35所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
68.根据权利要求36所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
69.根据权利要求37所述的油田采出水处理喷雾除渣分离器，其特征在于靠近收渣槽外侧上端位置的罐体内部固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
说明书
油田采出水处理喷雾除渣分离器
技术领域
本实用新型涉及油田采出水处理装置技术领域，是一种油田采出水处理喷雾除渣分离器。
背景技术
目前油田采出水多功能污水反应罐是根据采出水的特性，筛选出投加药剂，同时试验出药剂投加时间间隔与混合反应强度，在利用旋流反应器的紊流逐级变小的涡流场，在工艺上为药剂混合提供了动力。内部结构大体分为：布液装置、排泥装置、过滤填料装置、收油装置、收水装置。含油污水来液通过进液管进入中心筒，再由中心筒下部的支管进行均匀布液。中心筒具备一定高度，以便于支撑中央过滤填料装置。排泥装置：分为上排泥和下排泥两部分，采用环形管开孔形式进行排泥，上排泥设置在过滤填料装置上面，有利于排净污水中的剩余沉降物。过滤填料装置：采用瓷球填料，起到一定的过滤污水的作用，有效的去除含油污水中的较大颗粒和易吸附的污物。收油装置：含油污水中含油部分原油，在罐中，其浮于液面顶部，在罐内壁设置油槽，可排除污水中的原油部分。收水装置：在罐上部设置收水支管，实现均匀收水，汇集进主管中再进行输送。随着油田开采方式的多样化，采出水的水性变化极大，含聚合物、超稠油、SAGD采出水携沙量大、粘度大，油水不易分离;含气采出水由于水中溶解气较高且不稳定，易造成絮体上浮。采出水处理过程中，由于含气、含聚合物等原因，造成旋流反应器内加药处理后的出水进入反应罐后，易产生部分油渣上浮现象，油渣层在反应罐顶部长期聚集，使得浮渣层厚度增大，浮渣经出水口流出进入下一段流程，造成反应罐出水含油、悬浮物含量超标，并为后段流程带来处理压力。因此，现有使用的油田采出水处理装置在实际使用过程中存在以下不足：易发生油渣上浮、出水中的油及悬浮物含量超标。
发明内容
本实用新型提供了一种油田采出水处理喷雾除渣分离器，克服了上述现有技术之不足，其能有效解决现有油田采出水处理装置存在的易发生油渣上浮、出水中的油及悬浮物含量超标的问题。

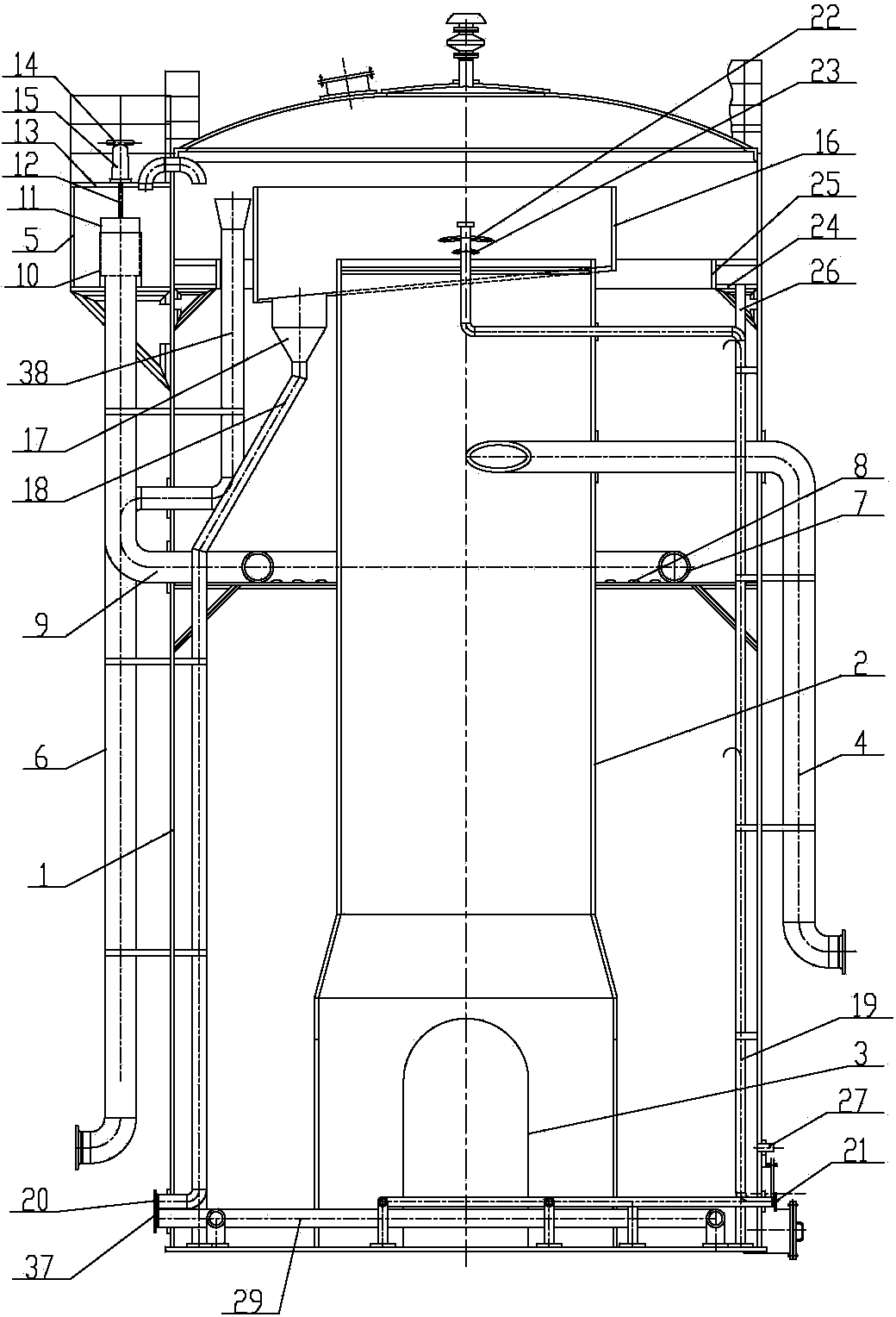

本实用新型的技术方案是通过以下措施来实现的：一种油田采出水处理喷雾除渣分离器，包括罐体、旋流分离筒、喷雾除渣装置、收油装置、排泥装置和收水装置;罐体内固定有旋流分离筒，旋流分离筒的下部设置有不少于一个的连通口，旋流分离筒的中部固定有进水管，进水管的出口与旋流分离筒的内腔相连通，进水管的中部穿过罐体并伸至罐体外部，旋流分离筒的上部设置有喷雾除渣装置，对应旋流分离筒上端位置的罐体内壁上设置有收油装置，对应连通口位置的罐体底部设置有排泥装置;收水装置包括外挂水箱和收水管，罐体的外侧上部固定安装有外挂水箱，收水管的下端与旋流分离筒内腔中部相连通，收水管的上端与外挂水箱内腔相连通，外挂水箱的下部固定有出水管，出水管的下端有出水口。
下面是对上述实用新型技术方案的进一步优化或/和改进：
上述进水管的轴线方向可与旋流分离筒的内腔壁相切，进水管的出口位于旋流分离筒的内腔壁上。
上述旋流分离筒的下端可焊接固定在罐体的底板中部。
上述收水管可包括收水环管和L状引管;收水环管通过筋板固定连接在旋流分离筒外侧中部，收水环管底端均匀分布有收水进口，罐体中部的内腔通过收水进口与收水环管的管腔相连通，收水环管的出口与L状引管的入口相连通，L状引管的中部穿过罐体并伸至罐体外部，L状引管的上部穿过外挂水箱底部并伸至外挂水箱内，L状引管上端的出口上安装有过滤器。
上述外挂水箱内可固定安装有水位调节器，水位调节器可包括水位器外筒、调节内筒、丝杆、安装架、手轮和手轮座;水位器外筒套装在L状引管的出口外部，出水管的进口位于水位器外筒外部，水位器外筒的底部焊接固定在外挂水箱的底部并保持密封，调节内筒套装在水位器外筒内并能够上下移动，调节内筒与水位器外筒接触处保持密封，调节内筒上固定安装有丝杆，对应水位器外筒正上方的外挂水箱内部固定有安装架，手轮座下端固定安装在安装架上，手轮座上端安装有能够转动的手轮，手轮中部固定有螺母，丝杆的上部有螺纹并通过螺纹安装在螺母内。
上述喷雾除渣装置可包括收渣槽、集渣斗、收渣管和冲洗水管;旋流分离筒的上部外侧固定有收渣槽，收渣槽的上端高于旋流分离筒的上端，收渣槽的底面为左低右高的斜面，收渣槽的底端左部固定有集渣斗，集渣斗下端的出口与收渣管的入口相连通，收渣管的下部伸出至罐体外部，收渣管的下端有出渣口;旋流分离筒的内腔上端中部通过筋板固定有冲洗水管，冲洗水管的上端位于旋流分离筒上方并固定安装喷雾头，冲洗水管的下部依次穿过罐体和旋流分离筒并伸出至旋流分离筒外部，冲洗水管的下端有自来水接口。
上述喷雾头可包括上喷雾头和下喷雾头，环绕冲洗水管的上端外侧均匀分布安装有不少于两个的上喷雾头，对应相邻两个上喷雾头之间下方位置的冲洗水管上安装有下喷雾头。
上述收油装置可包括油槽底板、油槽侧板和收油管;油槽底板呈环状，油槽侧板呈圆筒状，油槽侧板的外侧下端与油槽底板的内端固定连接在一起，油槽底板的外端固定连接在罐体内壁上，油槽侧板、油槽底板和罐体内壁之间形成收油槽，油槽底板的底端固定连接有收油管，收油管的入口与收油槽的内腔相连通，收油管的下部穿过罐体并伸至罐体外部，收油管的下端有出油口。
上述排泥装置可为负压排泥器，负压排泥器可包括变径接头、排泥管、集泥管、吸污管、安装座套、助排管和喷嘴;变径接头的左部内腔为圆柱孔腔，变径接头的右部内腔为左小右大的锥孔腔，圆柱孔腔的右端与锥孔腔的左端直径相等并且相连通，变径接头的左部固定有排泥管，排泥管的左部内腔为呈左大右小锥孔状的扩散腔，排泥管的右部内腔为呈圆柱孔状的混合腔，变径接头的右部固定有集泥管，集泥管的外部固定有不少于一个的吸污管，集泥管的内腔右部通过安装座套固定有助排管，助排管的左端固定安装有喷嘴，喷嘴的左端套装在锥孔腔的右端口内;助排管的右端与冲洗水管相连通，排泥管的左部穿过罐体并伸至罐体外部，排泥管的左端有排污泥口。
上述靠近收渣槽外侧上端位置的罐体内部可固定安装有溢流管，溢流管的入口与罐体内腔相连通，溢流管的中部穿过罐体并伸至罐体外部，溢流管的下端有排污水口。
本实用新型结构合理而紧凑，使用方便，其通过喷雾除渣装置有效去除油渣，通过负压排泥器收集排出污泥，收油槽收集排出浮油，具有处理效果好、简便、高效的特点。
