申请日2013.09.18
公开(公告)日2014.04.23
IPC分类号E03C1/12; F16L5/10; F16L5/04
摘要
本实用新型公开了一种下水管道用积水处理器，包括积水处理器本体，积水处理器本体为中空的结构，积水处理器本体两端开设有接管口，所述的积水处理器本体内设置有顺水槽和顺水坡，积水处理器本体的外壁中部设置有止水环和止水圈;所述的积水处理器本体外壁底部设置有安装定位孔和阻火圈定位孔;所述的积水处理器本体上现内安装有方向调节器和安装顺水调节器;所述的止水环上开设有止水槽;所述的积水处理器本体外壁上设置有加强筋;所述的积水处理器本体顶部方向调节器表面开设有外排漏孔和内排漏孔;本实用新型的有益效果：实用，生产成本低，结构简单，安装快捷，排水效果好，防漏效果好，密封性好。
权利要求书

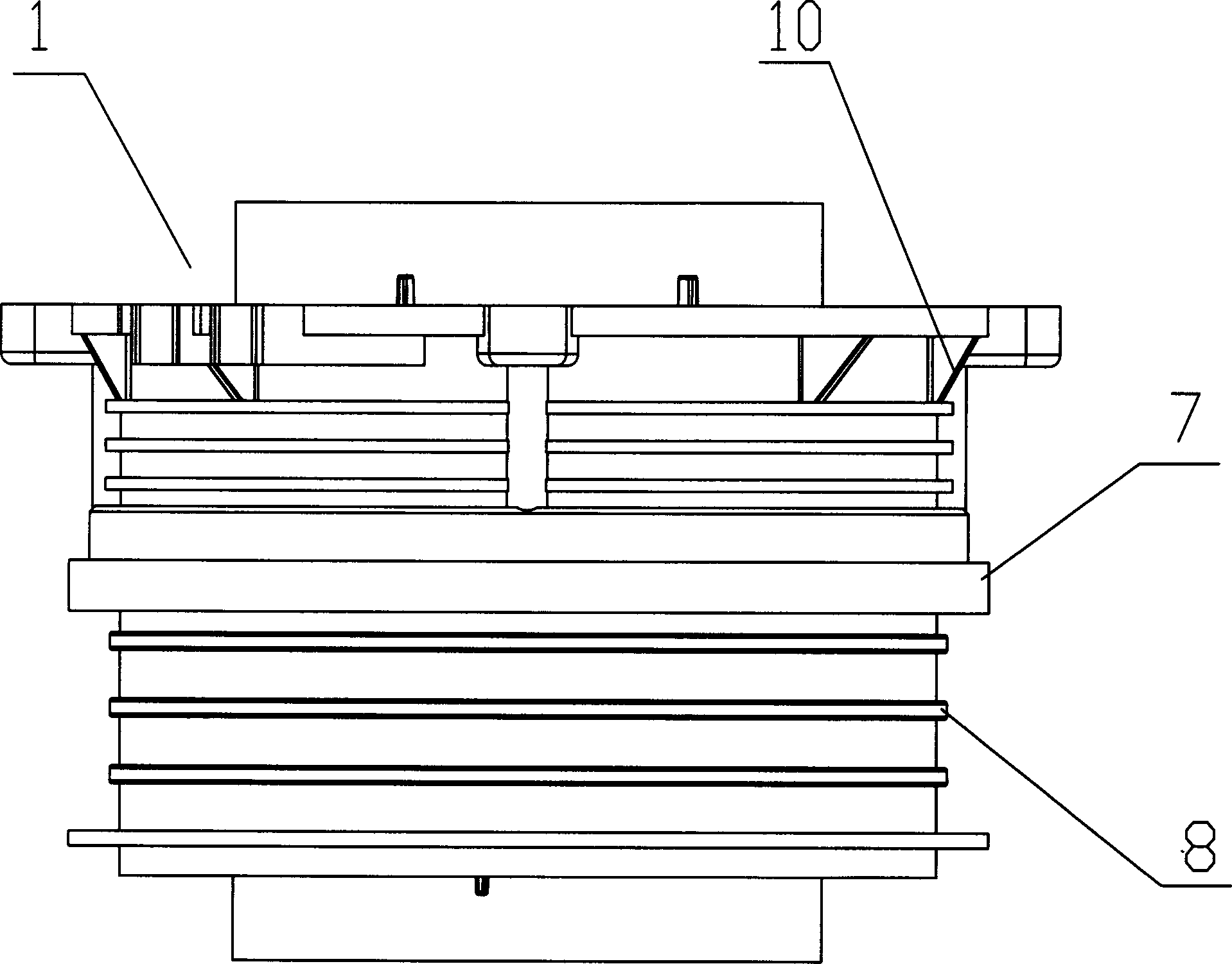

1.一种下水管道用积水处理器，包括积水处理器本体(1)，积水处 理器本体(1)为中空的结构，积水处理器本体(1)两端开设有接管 口(2)，其特征在于：所述的积水处理器本体(1)内设置有顺水槽 (5)和顺水坡(6)，积水处理器本体(1)的外壁中部设置有止水环 (7)和止水圈(8)。
2.根据权利要求1所述的一种下水管道用积水处理器，其特征在于： 所述的积水处理器本体(1)外壁底部设置有安装定位孔(3)和阻火 圈定位孔(4)。
3.根据权利要求1所述的一种下水管道用积水处理器，其特征在于： 所述的积水处理器本体(1)内安装偏向调节器和顺水调节器。
4.根据权利要求1所述的一种下水管道用积水处理器，其特征在于： 所述的止水环(7)上开设有止水槽(9)。
5.根据权利要求1所述的一种下水管道用积水处理器，其特征在于： 所述的积水处理器本体(1)外壁上设置有加强筋(10)。
6.根据权利要求1所述的一种下水管道用积水处理器，其特征在于： 所述的积水处理器本体(1)顶部开设有外排漏孔(11)和内排漏孔 (12)。
7.根据权利要求1所述的一种下水管道用积水处理器，其特征在于： 所述的积水处理器本体(1)内开设有二次排漏孔(13)。
8.根据权利要求1所述的一种下水管道用积水处理器，其特征在于： 所述的积水处理器本体(1)两端开设的接管口(2)的圆心不在同一 个轴心上。
9.根据权利要求1所述的一种下水管道用积水处理器，其特征在于： 所述的积水处理器本体(1)一端设置有封盖调节器(16)。
说明书
一种下水管道用积水处理器
技术领域
本实用新型涉及一种下水管道用连接件，特别涉及一种下水管 道用积水处理器。
背景技术
众所周知，所有工业及民用(住宅)建筑离不开排水管道，在 房屋(住宅)的每层楼房在建造过程中必然要预先留出安装排水管的 位置。现有技术：(1)预先留出安装排水管道的孔位，没有排水管孔 的预埋装置。(2)或者在孔位上预先埋上一段相应排水管外径尺寸的 钢管，(待安装排水管道时再拆除或不拆除)，这种传统的现有技术， 前种对没有排水管孔预埋装置的，往往使上层楼房的沙石，水泥等从 排水管道的孔位落入下层楼房，造成对施工人员的安全隐患;后种有 预埋钢管的，既浪费了每段预埋钢管的材料，又浪费修补预设排水管 道孔的工时等，特别要强调的是现在我们全国很多城市都在推广同层 排水，同层排水好处多多，比如说它能防堵，维修简单方便，防漏水， 隔音效果好等等，但是它存在的缺点就是不能排除去自身沉箱里的积 水。
实用新型内容
本实用所要解决的技术问题是针对现有技术的不足，提供一种新 型的下水管道用积水处理器。
为了实现上述目的，本实用新型所采取的措施：
一种下水管道用积水处理器，包括积水处理器本体，积水处理 器本体为中空的结构，积水处理器本体两端开设有接管口，所述的积 水处理器本体内设置有顺水槽和顺水坡，积水处理器本体的外壁中部 设置有止水环和止水圈;
所述的积水处理器本体外壁底部设置有安装定位孔和阻火圈 定位孔;
所述的积水处理器本体内上下安装有方向调节器和顺水调节 器;
所述的止水环上开设有止水槽;
所述的积水处理器本体外壁上设置有加强筋;
所述的积水处理器本体顶部开设有外排漏孔和内排漏孔;
所述的积水处理器本体内开设有二次排漏孔;
所述的积水处理器本体两端开设的接管口的圆心不在同一个 轴心上;
所述的积水处理器本体一端设置有封盖调节器。
本实用新型的有益效果：实用，生产成本低，结构简单，安装 快捷，排水效果好，防漏效果好，密封性好，等等。
