申请日2014.10.23
公开(公告)日2015.02.25
IPC分类号B01D36/02
摘要
本实用新型提供一种石油水处理精细过滤装置，包括电控柜、进料箱、提升泵、滤袋过滤器和滤芯精密过滤器，其特征在于：所述进料箱内污水通过提升泵提升到滤袋过滤器内，滤袋过滤器与滤芯精密过滤器通过管道相连接，经滤芯精密过滤器的油污流入到与滤芯精密过滤器相连的污油桶内，经滤芯精密过滤器的干净水注入到净水箱内，反洗泵的输出端连接在滤芯精密过滤器的底部，反洗泵的输入端连接净水箱，所述进料箱的上部设置有搅拌泵，进料箱的底部设置有加热器，本实用新型的技术效果：使用简单、安装运输方便、处理效果稳定、处理精度高、滤芯更换容易、性价比高,有效解决了石油水处理精细过滤器处理效果不稳定、处理精度达不到要求的问题。
权利要求书

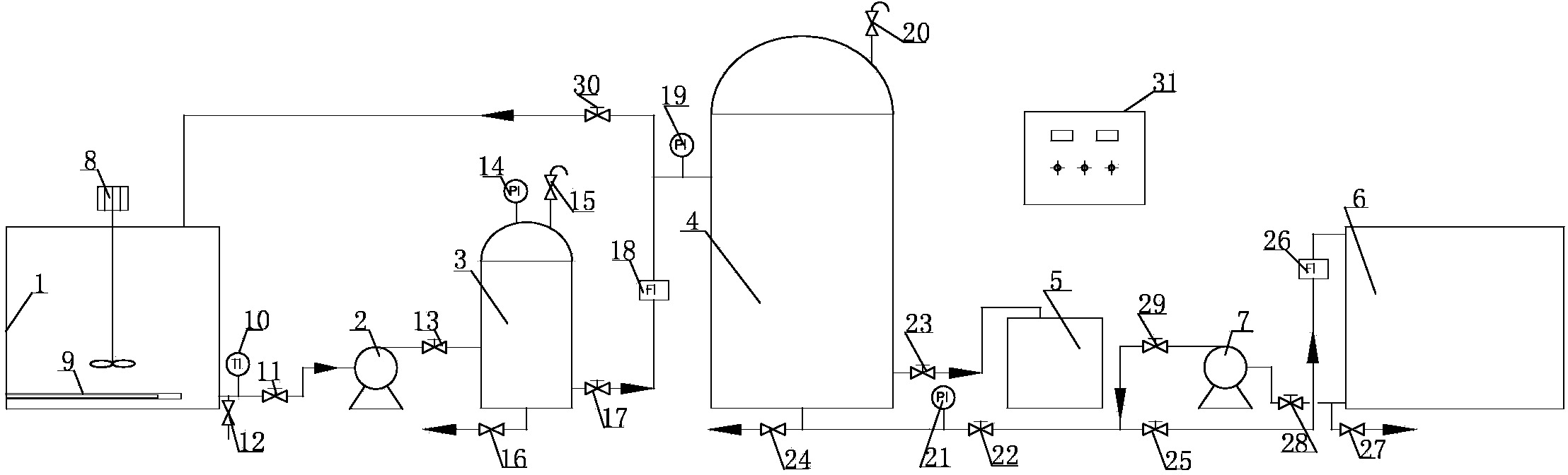

1.一种石油水处理精细过滤装置，包括电控柜(31)、进料箱(1)、 提升泵(2)、滤袋过滤器(3)和滤芯精密过滤器(4)，其特征在于： 所述进料箱(1)内污水通过提升泵(2)提升到滤袋过滤器(3)内， 滤袋过滤器(3)与滤芯精密过滤器(4)通过管道相连接，经滤芯精 密过滤器(4)的油污流入到与滤芯精密过滤器(4)相连的污油桶(5) 内，经滤芯精密过滤器(4)的干净水注入到净水箱(6)内，反洗泵 (7)的输出端连接在滤芯精密过滤器(4)的底部，反洗泵(7)的 输入端连接净水箱(6)。
2.根据权利要求1所述的石油水处理精细过滤装置，其特征在 于：所述进料箱(1)的上部设置有搅拌泵(8)，进料箱(1)的底部 设置有加热器(9)。
3.根据权利要求1所述的石油水处理精细过滤装置，其特征在 于：滤袋过滤器(3)的滤袋为PTFE3号滤袋，滤芯精密过滤器(4) 的滤芯为亲水PVDF滤芯。
4.根据权利要求1所述的石油水处理精细过滤装置，其特征在于： 所述进料箱(1)的出水口处设置有温度指示计(10)。
说明书
石油水处理精细过滤装置
技术领域
本实用新型涉及石油污水处理领域，具体涉及一种石油水处理精 细过滤装置。
背景技术
过滤对控制水中含油量和悬浮物颗粒粒径很有效，一般作为采油 废水的二级处理或深度处理，除去水中分散油和乳化油。常见的颗粒 介质过滤技术有多层滤料过滤技术、双向过滤技术、移动床过滤技术 等。颗粒介质过滤技术具有出水水质好、设备投资小、操作方便的优 点，但反冲洗操作要求高。目前常规过滤器主要为石英砂过滤器、核 桃壳过滤器、双层滤料过滤器、多层滤料过滤器以及双向过滤器。石 英砂、核桃壳过滤器是目前我国油田水处理站中应用最广、处理效果 较好的两种形式。但对于低渗、特低渗透油藏回注水处理，回注水标 准更加严格，一般在常规废水处理工艺的基础上，增加精细过滤或者 膜技术处理工艺等，以延长处理流程，满足低渗透油藏注水水质的要 求。精细过滤段大多选用双滤料过滤器或改性纤维球(束)过滤器，少 数选用烧结管过滤器，但是这种精细过滤方法也存在处理效果不稳 定、处理精度达不到要求的问题。
实用新型内容
本实用新型根据现有技术的不足，提供一种使用简单、安装运输 方便、处理效果稳定、处理精度高、滤芯更换容易、性价比高的石油 水处理精细过滤装置。
本实用新型的技术方案：一种石油水处理精细过滤装置，包括电 控柜、进料箱、提升泵、滤袋过滤器和滤芯精密过滤器，其特征在于： 所述进料箱内污水通过提升泵提升到滤袋过滤器内，滤袋过滤器与滤 芯精密过滤器通过管道相连接，经滤芯精密过滤器的油污流入到与滤 芯精密过滤器相连的污油桶内，经滤芯精密过滤器的干净水注入到净 水箱内，反洗泵的输出端连接在滤芯精密过滤器的底部，反洗泵的输 入端连接净水箱。
所述进料箱的上部设置有搅拌泵，进料箱的底部设置有加热器。
滤袋过滤器的滤袋为PTFE3号滤袋，滤芯精密过滤器的滤芯为亲 水PVDF滤芯。
所述进料箱的出水口处设置有温度指示计。
本实用新型的技术效果：使用简单、安装运输方便、处理效果稳 定、处理精度高、滤芯更换容易、性价比高。滤袋过滤器是PTFE3号 滤袋，特点是通量大，耐高温，耐压，使用寿命长，过滤效果好;滤 芯精密过滤器为PVDF滤芯，特点是亲水疏油性好、耐高温、耐压、 使用寿命长，油水分离效果好，悬浮物去除效率高;滤芯更换方便; 进料箱设有搅拌泵和温度控制装置，从而利于控制料液均匀度以及温 度;净水箱之前安装反洗泵，可以对滤芯精密过滤器PVDF滤芯进行 反洗，从而能够延长过滤周期，提高滤芯过滤效率;滤芯过滤器之后 有污油桶，便于将过滤收集的废油及时排出，本实用新型有效解决了 石油水处理精细过滤器处理效果不稳定、处理精度达不到要求的问 题。
