申请日2014.10.21
公开(公告)日2015.02.18
IPC分类号C02F9/02
摘要
本发明涉及一种可移动式水处理设备，包括污水容器、进水管，污水容器与进水管连接，污水容器外壁侧设置外壁板，污水容器外壁侧与外壁板之间有间隙，污水容器外壁表面设置若干个孔洞，每个孔洞处都设置第一过滤层，污水容器下端连接离心电机，离心电机放置在底座上，外壁板下方设置清水容器，清水容器固定在底座上，清水容器下端连接水管，水管另一端连接处理池，处理池底端连接出水管，处理池内从上到下依次设置除臭层、消毒层、第二过滤层，底座固定在底板上，处理池通过支架固定在底板上，底板底端设置滚轮，本发明提高了水的净化处理效果，解决了水处理设备移动起来不方便的问题。
权利要求书

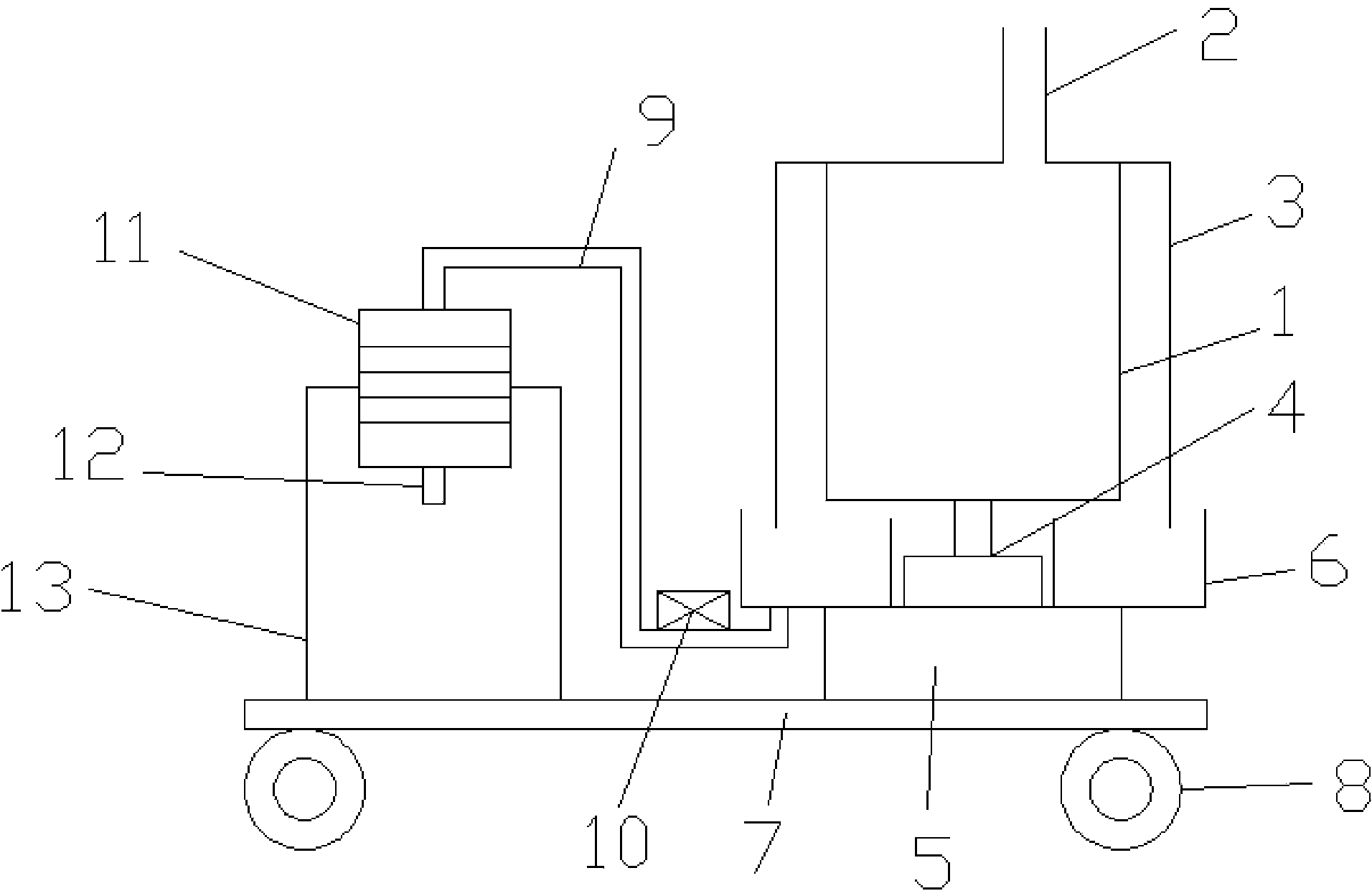

1.一种可移动式水处理设备，其特征在于：包括污水容器(1)、进水管(2)，污水容器(1)与进水管(2)连接，污水容器(1)外壁侧设置外壁板(3)，污水容器(1)外壁侧与外壁板(3)之间有间隙，污水容器(1)外壁表面设置若干个孔洞，每个孔洞处都设置第一过滤层，污水容器(1)下端连接离心电机(4)，离心电机(4)放置在底座(5)上，外壁板(3)下方设置清水容器(6)，清水容器(6)固定在底座(5)上，清水容器(6)下端连接水管(9)，水管(9)另一端连接处理池(11)，处理池(11)底端连接出水管(12)，处理池(11)内从上到下依次设置除臭层、消毒层、第二过滤层，底座(5)固定在底板(7)上，处理池(11)通过支架(13)固定在底板(7)上，底板(7)底端设置滚轮(8)。
2. 按照权利要求1所述的可移动式水处理设备，其特征在于：所述水管(9)处还设置有水泵(10)。
3. 按照权利要求1所述的可移动式水处理设备，其特征在于：所述第一过滤层为海绵层。
4. 按照权利要求1所述的可移动式水处理设备，其特征在于：所述除臭层内的材料为活性炭。
5. 按照权利要求1所述的可移动式水处理设备，其特征在于：所述第二过滤层内的材料为碳纤维。
6. 按照权利要求1所述的可移动式水处理设备，其特征在于：所述污水容器(1)为圆柱体。
7. 按照权利要求1所述的可移动式水处理设备，其特征在于：所述清水容器(6)为环形容器槽。
8. 按照权利要求1所述的可移动式水处理设备，其特征在于：所述滚轮(8)为万向轮。
9. 按照权利要求1所述的可移动式水处理设备，其特征在于：所述污水容器(1)、清水容器(6)、处理池(11)由不锈钢材料制成。
说明书
可移动式水处理设备
技术领域
本发明涉及一种可移动式水处理设备，属于水净化技术领域。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水。地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。按照污水来源，污水可以分为这四类。第一类：工业废水 来自制造采矿和工业生产活动的污水，包括来自与工业或者商业储藏、加工的径流活渗沥液，以及其它不是生活污水的废水。第二类：生活污水 来自住宅、写字楼、机关或相类似的污水;卫生污水;下水道污水，包括下水道系统中生活污水中混合的工业废水。第三类：商业污水 来自商业设施而且某些成分超过生活污水的无毒、无害的污水。如餐饮污水。洗衣房污水、动物饲养污水，发廊产生的污水等。第四类：表面径流 来自雨水、雪水、高速公路下水，来自城市和工业地区的水等等，表面径流没有渗进土壤，沿街道和陆地进入地下水。
人类生产活动造成的水体污染中，工业引起的水体污染最严重。如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难。 业废水，是工业污染引起水体污染的最重要的原因。它占工业排出的污染物的大部分。工业废水所含的污染物因工厂种类不同而千差万别，即使是同类工厂，生产过程不同，其所含污染物的质和量也不一样。工业除了排出的废水直接注入水体引起污染外，固体废物和废气也会污染水体。农业污染首先是由于耕作或开荒使土地表面疏松，在土壤和地形还未稳定时降雨，大量泥沙流入水中，增加水中的悬浮物。还有一个重要原因是农药、化肥的使用量日益增多，而使用的农药和化肥只有少量附着或被吸收，其余绝大部分残留在土壤和漂浮在大气中，通过降雨，经过地表径流的冲刷进入地表水和渗入地表水形成污染。 城市污染源是因城市人口集中，城市生活污水、垃圾和废气引起水体污染造成的。城市污染源对水体的污染主要是生活污水，它是人们日常生活中产生的各种污水的混合液，其中包括厨房、洗涤房、浴室和厕所排出的污水。
水资源是人类生产生活的最关键资源，可是如今，生态环境遭到严重破坏，水体污染严重，水资源的保护和水污染的治理成为现代社会最关注的问题。中国是一个干旱缺水严重的国家。淡水资源总量为28000亿立方米，占全球水资源的6%，仅次于巴西、俄罗斯和加拿大，居世界第四位，但人均只有2200立方米，仅为世界平均水平的1/4、美国的1/5，是全球13个人均水资源最贫乏的国家之一。扣除难以利用的洪水泾流和散布在偏远地区的地下水资源后，我国现实可利用的淡水资源量则更少，仅为11000亿立方米左右，人均可利用水资源量约为900立方米，并且其分布极不均衡。到20世纪末，全国600多座城市中，已有400多个城市存在供水不足问题，其中比较严重的缺水城市达110个，全国城市缺水总量为60亿立方米。我国水资源短缺、水污染严重 、水土流失严重 、水价严重偏低、水资源浪费严重。而且南方水多，北方水少。西部水少，沿海水多。 据监测，目前全国多数城市地下水受到一定程度的点状和面状污染，且有逐年加重的趋势。日趋严重的水污染不仅降低了水体的使用功能，进一步加剧了水资源短缺的矛盾，对我国正在实施的可持续发展战略带来了严重影响，而且还严重威胁到城市居民的饮水安全和人民群众的健康。 随着城市化和经济社会发展，土地被大量占用，非农业灌溉用水需求在急剧增加，农业与工业、农村与城市、生产与生活、生产与生态等诸多用水矛盾进一步加剧。尽管中国采取了最严格的耕地保护措施，但大量的农田和农业灌溉水源被城市和工业占用，耕地资源减少的势头难以逆转，水资源短缺的压力进一步增大。
对于在这种水资源短缺，水污染又严重的情况下，我们需要对被污染的水进行处理，使这些被污染的水处理后能重新被利用。特别是我们家用所产生的污水每天都会比较多，如果这些污水能被处理后重新利用就节约了不少水资源，在对污水进行水处理时，需要用到污水处理设备，生活中常用的污水处理设备结构较为简单，污水处理效果不是很好，被处理后的污水还是很脏。
中国发明专利说明书CN 102010027 A公开这样一种抛物离心式污水处理器。该抛物离心式污水处理器包括清水壁板、污水容器、清水容器、底座，所述的污水容器的纵切面下面部分为一段抛物线轮廓，在该抛物线上端沿污水容器侧壁一周具有清水孔，清水孔内侧还设置有过滤海绵层，所述污水容器外侧在清水孔上端设置有一圈清水壁板，其形状保证由清水孔流出的水向下流，所述污水容器下方与装有离心电机的底座通过电机轴相连接，所述的清水容器设置在所述清水壁板下方。该处理器可以将一级污水处理提高带极高的性能，且本身结构简单，体积较小，适合小规模污水处理。但是这种水净化处理装置结构较为简单，水处理效果不是很好，而且移动起来也很不方便。
中国发明专利说明书CN 101973602 A公开这样一种离心污水处理器。该离心污水处理器包括污水容器、清水容器、离心电机、支架，所述的污水处理器与所述离心电机相连接，并设置与离心电机上方，所述的离心电机固定在所述支架的上方，所述污水容器为一圆筒形容器，包括最内层的海绵支持层，其外的过滤海绵，再外侧的两层膜支持层以及膜支持层中间的渗透膜，外壁板，所述的外壁板与靠外侧的膜支持层之间有空隙，即为清水通道，该清水通道下方设置所述的环形清水容器。该处理器可以同时完成对污水的一级过滤和二级过滤，使处理过的污水达到一个很高的纯净程度，并且体积较小，适合小规模污水过滤。但是这种水净化处理装置结构较为简单，水处理效果不是很好，而且移动起来也很不方便。
发明内容
本发明要解决的技术问题是提供一种可移动式水处理设备，该可移动式水处理设备提高了水的净化处理效果，解决了水处理设备移动起来不方便的问题。
为了解决上述技术问题，本发明的可移动式水处理设备包括污水容器、进水管，污水容器与进水管连接，污水容器外壁侧设置外壁板，污水容器外壁侧与外壁板之间有间隙，污水容器外壁表面设置若干个孔洞，每个孔洞处都设置第一过滤层，污水容器下端连接离心电机，离心电机放置在底座上，外壁板下方设置清水容器，清水容器固定在底座上，清水容器下端连接水管，水管另一端连接处理池，处理池底端连接出水管，处理池内从上到下依次设置除臭层、消毒层、第二过滤层，底座固定在底板上，处理池通过支架固定在底板上，底板底端设置滚轮。
所述水管处还设置有水泵。
所述第一过滤层为海绵层。
所述除臭层内的材料为活性炭。
所述第二过滤层内的材料为碳纤维。
所述污水容器为圆柱体。
所述清水容器为环形容器槽。
所述滚轮为万向轮。
所述污水容器、清水容器、处理池由不锈钢材料制成。
采用这种可移动式水处理设备，由于污水容器下端与离心电机相连，污水容器外壁侧设置外壁板，污水容器外壁表面设置若干个孔洞，每个孔洞处都设置第一过滤层，这样可以将污水高速旋转，水分子通过孔洞时进行过滤处理使污水达到了一个高的纯净程度;由于清水容器下端连接水管，水管另一端连接处理池，处理池内从上到下依次设置除臭层、消毒层、第二过滤层，这样经过离心处理的污水能进行除臭、消毒和再一次过滤，进一步提高了水的纯净程度;又由于底板底端设置滚轮，这样整个水处理设备移动起来比较方便。
